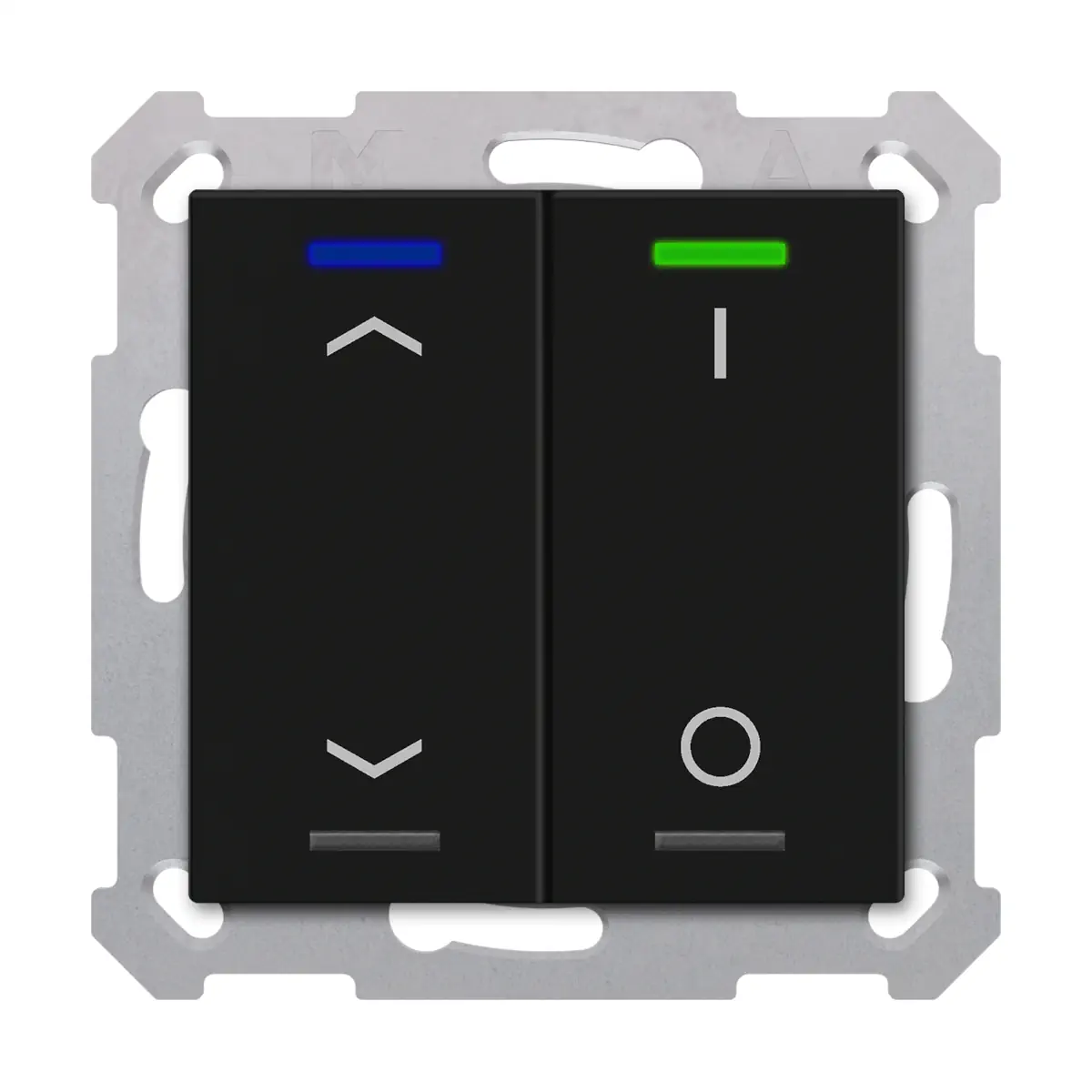

TAL-55T2C06.02S KNX przycisk Light 55 2-krotny, RGBW, żaluzje i przełącznik, z czujnikiem temperatury, czarny mat, z funkcją Secure

TAL-55T2C06.02S to przycisk KNX MDT Taster Light 55 w kolorze czarnym matowym, wyposażony w zintegrowany czujnik temperatury oraz 4 statusowe diody RGBW. Model przeznaczony jest do montażu podtynkowego w instalacjach KNX i pasuje do programów osprzętu 55 mm różnych producentów. Pionowo rozmieszczone pola przyciskowe można skonfigurować jako 2 pary przycisków lub pojedyncze przyciski. Urządzenie obsługuje m.in. przełączanie, ściemnianie, sterowanie żaluzjami, sceny oraz wysyłanie wartości, a wersja Secure zapewnia obsługę KNX Data Secure.

Najważniejsze cechy

• Producent: MDT technologies
• Model: TAL-55T2C06.02S
• Typ: przycisk KNX Taster Light 55 2-fach z czujnikiem temperatury i statusowymi diodami RGBW
• Wersja: Secure z obsługą KNX Data Secure
• Kolor: czarny, matowy
• Liczba przycisków: 2 pary przycisków / 4 pola przyciskowe
• Symbole: góra/dół oraz I/O
• Status LED: 4 x RGBW, po 2 diody na każdą parę przycisków
• Czujnik temperatury: zintegrowany, zakres pomiaru 0 … 40°C
• Logika: 4 bloki logiczne
• Sprzęgacz magistrali: zintegrowany
• Montaż: podtynkowy, z dołączonym pierścieniem nośnym A
• Kompatybilność: programy osprzętu 55 mm różnych producentów
• Stopień ochrony: IP20
• Zasilanie / magistrala: KNX 30 V DC SELV, zakres 21 … 31 V DC SELV
• Konfiguracja: ETS 5 (aktualna wersja)
• Gwarancja: 3 lata

Zastosowanie

Przycisk TAL-55T2C06.02S przeznaczony jest do obsługi funkcji w instalacjach KNX. Może pracować jako element sterujący do:

• załączania i przełączania,
• ściemniania,
• sterowania żaluzjami,
• wywoływania scen,
• wysyłania wartości.

Model pasuje do programów osprzętu 55 mm, m.in.:

• MDT: Sortiment 55
• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Konfiguracja przycisków

• Pola przyciskowe można skonfigurować jako pary przycisków lub jako pojedyncze przyciski.
• Obsługiwany jest tryb jedno- i dwuprzyciskowy dla funkcji przełączania, ściemniania, sterowania żaluzjami i wysyłania wartości.
• Urządzenie obsługuje inteligentne ściemnianie jednym przyciskiem.
• Dostępna jest rozszerzona funkcja „wysyłania wartości”.
• Możliwe jest przełączanie do czterech wartości lub scen.
• Krótki i długi nacisk może współpracować z 2 obiektami.
• Dostępne jest sterowanie grupowe przy użyciu długiego i bardzo długiego naciśnięcia.
• Funkcja wielokrotnego naciśnięcia pozwala wysłać do 4 wartości na te same lub różne obiekty.

Status LED i wskazania

• Przycisk ma 4 statusowe diody RGBW.
• Na każdą parę przycisków przypadają 2 diody RGBW.
• Jasność LED może być sterowana przez obiekt dzień/noc lub obiekt jasności.

Czujnik temperatury i logika

• Urządzenie wyposażono w zintegrowany czujnik temperatury.
• Zakres pomiaru temperatury: 0 … 40°C.
• Do dyspozycji są 4 bloki logiczne.

Podłączenie i KNX

• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21 … 31 V DC SELV
• Typowy pobór mocy z magistrali KNX: < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• KNX Secure: KNX Data Secure
• Program aplikacyjny: od ETS 5 (aktualna wersja)
• Rodzaj podłączenia KNX: zacisk wtykowy KNX
• Średnica przewodu KNX: 0,6 … 0,8 mm, przewód jednodrutowy

Montaż

• Montaż podtynkowy w puszce instalacyjnej.
• W komplecie znajduje się pierścień nośny A.
• Pozycja montażu: dowolna.
• Wymiary: 55 x 55 x 26 mm
• Stopień ochrony: IP20

Dane techniczne

• Typ urządzenia: BE Taster
• Numer artykułu: TAL-55T2C06.02S
• EAN / GTIN: 4251916115494
• Kolor: czarny, matowy
• Liczba przycisków: 2 pary przycisków / 4 pola przyciskowe
• Symbole: góra/dół oraz I/O
• Liczba diod LED: 4 x RGBW (status)
• Czujnik temperatury: zintegrowany
• Zakres pomiaru temperatury: 0 … 40°C
• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21 … 31 V DC SELV
• Typowy pobór mocy z magistrali KNX: < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• KNX Secure: KNX Data Secure
• Program aplikacyjny: od ETS 5 (aktualna wersja)
• Temperatura otoczenia podczas pracy: 0 … 45°C
• Temperatura składowania: -20 … +55°C
• Wilgotność powietrza: < 95%
• Dopuszczalna kondensacja: nie
• Rodzaj podłączenia KNX: zacisk wtykowy KNX
• Średnica przewodu KNX: 0,6 … 0,8 mm, przewód jednodrutowy
• Wymiary (wys. x szer. x gł.): 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Masa brutto (z opakowaniem): 0,066 kg
• Stopień ochrony: IP20

Podsumowanie

MDT TAL-55T2C06.02S to przycisk KNX Taster Light 55 w wersji Secure, przeznaczony do montażu podtynkowego w standardzie 55 mm. Oferuje 4 pola przyciskowe, statusowe diody RGBW, zintegrowany czujnik temperatury, 4 bloki logiczne oraz szerokie możliwości konfiguracji funkcji sterujących w systemie KNX. Dzięki obsłudze KNX Data Secure, zgodności z wieloma seriami osprzętu 55 mm i parametryzacji w ETS 5 jest to funkcjonalny element sterowania do instalacji automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do instalacji w systemie KNX jako przycisk magistralny zintegrowany z czujnikiem temperatury.
• Urządzenie jest zasilane z magistrali KNX napięciem 21…31 V DC SELV, znamionowo 30 V DC SELV. Podłączać wyłącznie do właściwej instalacji KNX zgodnej z dokumentacją systemu.
• Montaż urządzenia należy wykonywać jako montaż podtynkowy (UP) w puszce instalacyjnej, z użyciem dołączonego pierścienia montażowego.
• Podłączenie do magistrali należy wykonywać wyłącznie przez złącze KNX (KNX Steckklemme), stosując przewody jednodrutowe o średnicy 0,6…0,8 mm.
• Produkt posiada stopień ochrony IP20. Urządzenie jest przeznaczone do stosowania wewnątrz pomieszczeń, w miejscach chronionych przed wodą, wilgocią i pyłem.
• Nie używać urządzenia w warunkach kondensacji wilgoci. Dopuszczalna wilgotność powietrza wynosi poniżej 95%, bez skraplania.
• Urządzenie należy eksploatować wyłącznie w temperaturze otoczenia od 0 do 45°C. Przechowywać w temperaturze od -20 do +55°C.
• Nie stosować produktu poza zakresem przewidzianych warunków środowiskowych, ponieważ może to spowodować nieprawidłowe działanie lub uszkodzenie urządzenia.
• Urządzenie należy instalować i uruchamiać zgodnie z wymaganiami systemu KNX oraz z użyciem odpowiedniego oprogramowania ETS 5 lub nowszego.
• Produkt obsługuje KNX Data Secure. Konfigurację funkcji bezpieczeństwa należy wykonywać zgodnie z wymaganiami instalacji KNX.
• Przed montażem i podłączeniem należy upewnić się, że instalacja jest wykonywana zgodnie z zasadami dla obwodów SELV oraz obowiązującymi przepisami lokalnymi.
