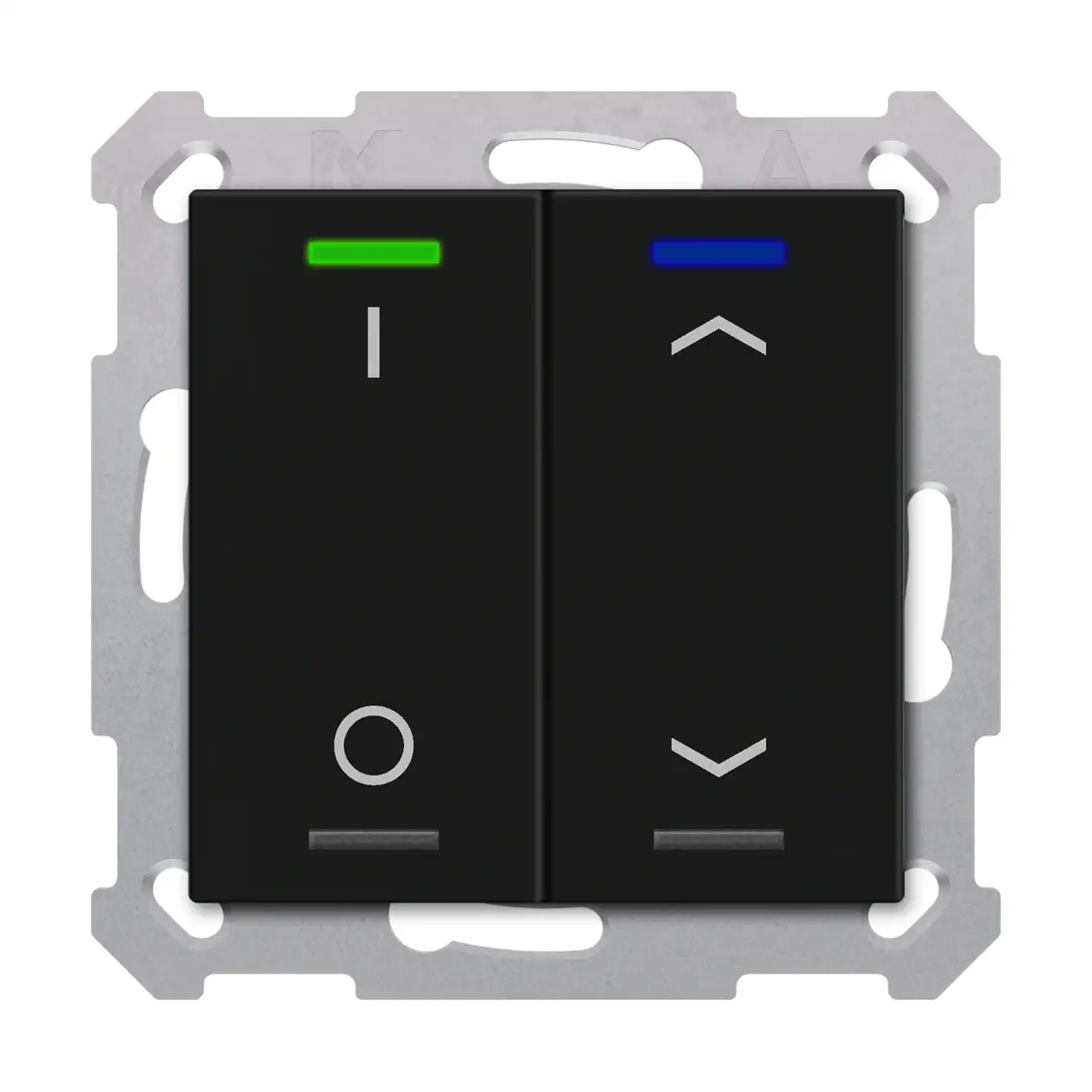

TAL-55T2D06.02S KNX przycisk Light 55 2-krotny, RGBW, przełącznik i żaluzje, z czujnikiem temperatury, czarny mat, z funkcją Secure

TAL-55T2D06.02S to 2-krotny przycisk KNX MDT Taster Light 55 w kolorze czarnym matowym, wyposażony w zintegrowany czujnik temperatury, 4 diody statusowe RGBW oraz obsługę KNX Data Secure. Model przeznaczony jest do montażu podtynkowego i pasuje do programów osprzętu 55 mm różnych producentów. Pionowo rozmieszczone pola obsługi można skonfigurować jako pary przycisków lub pojedyncze przyciski; urządzenie obsługuje funkcje załączania, ściemniania, sterowania żaluzjami, scen oraz wysyłania wartości.

Najważniejsze cechy

• Producent: MDT
• Model: TAL-55T2D06.02S
• Typ: przycisk KNX Taster Light 55, 2-fach, z czujnikiem temperatury
• Kolor: czarny, mat
• Wykonanie przycisków: 2 pary przycisków / 4 pola obsługi, układ pionowy
• Konfiguracja pól: jako pary przycisków lub pojedyncze przyciski
• Symbole: I/O oraz Góra/Dół
• Diody LED: 4 x RGBW status, po 2 na każdą parę przycisków
• Czujnik temperatury: zintegrowany, zakres pomiarowy 0...40°C
• Funkcje: przełączanie, ściemnianie, żaluzje, sceny, wysyłanie wartości
• Logika: 4 zintegrowane bloki logiczne
• Bezpieczeństwo KNX: KNX Data Secure
• Sprzęgacz magistralny: zintegrowany
• Montaż: podtynkowy, z dołączonym Tragring A
• Stopień ochrony: IP20
• Programowanie: od ETS 5 (aktualna wersja)
• Gwarancja: 3 lata

Zastosowanie

Przycisk TAL-55T2D06.02S przeznaczony jest do obsługi funkcji KNX w instalacjach podtynkowych. Pasuje do programów osprzętu 55 mm różnych producentów i może pracować w trybie jedno- lub dwuprzyciskowym dla funkcji takich jak przełączanie, ściemnianie, sterowanie żaluzjami oraz wysyłanie wartości.

• MDT: Sortiment 55
• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Konfiguracja przycisków

• Pionowo rozmieszczone pola obsługi można ustawić jako pary przycisków lub pojedyncze przyciski.
• Urządzenie obsługuje tryb jedno- i dwuprzyciskowy dla funkcji przełączania, ściemniania, żaluzji oraz wysyłania wartości.
• Model posiada oznaczenia I/O oraz Góra/Dół.

Funkcje KNX

• Obsługa funkcji przełączania, ściemniania, żaluzji, scen oraz wysyłania wartości.
• Inteligentne ściemnianie jednym przyciskiem.
• Rozszerzona funkcja wysyłania wartości.
• Przełączanie do 4 wartości lub scen.
• Krótki i długi nacisk z wykorzystaniem 2 obiektów.
• Sterowanie grupowe przy długim i bardzo długim naciśnięciu.
• Funkcja wielokrotnego naciśnięcia wysyła do 4 wartości na te same lub różne obiekty.

LED, logika i pomiar temperatury

• 4 diody statusowe RGBW, po 2 na każdą parę przycisków.
• Jasność LED może być sterowana przez obiekt dzień/noc lub obiekt jasności.
• 4 bloki logiczne do realizacji funkcji logicznych w systemie KNX.
• Zintegrowany czujnik temperatury o zakresie pomiarowym 0...40°C.

Podłączenie KNX i komunikacja

• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21...31 V DC SELV
• Pobór mocy z magistrali KNX: typ. < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• KNX Secure: KNX Data Secure
• Program aplikacyjny: od ETS 5 (aktualna wersja)
• Przyłącze KNX: złączka wtykowa KNX
• Średnica przewodu KNX: 0,6...0,8 mm, żyła jednodrutowa

Dane techniczne

• Wymiary (wys. x szer. x gł.): 55 x 55 x 26 mm
• Stopień ochrony: IP20
• Rodzaj montażu: podtynkowy (UP)
• Pozycja montażowa: dowolna
• Dołączony element montażowy: Tragring A
• Temperatura otoczenia podczas pracy: 0...45°C
• Temperatura składowania: -20...+55°C
• Wilgotność powietrza: < 95%
• Kondensacja: niedopuszczalna
• Masa netto: 0,039 kg
• Masa brutto: 0,066 kg

Montaż

• Montaż podtynkowy w puszce instalacyjnej.
• Urządzenie przeznaczone jest do instalacji z dołączonym Tragring A.
• Dopuszczalna jest dowolna pozycja montażowa.
• Przycisk jest dopasowany do systemów 55 mm wymienionych przez producenta.

Podsumowanie

MDT TAL-55T2D06.02S to 2-krotny przycisk KNX z 4 polami obsługi, 4 diodami RGBW, zintegrowanym czujnikiem temperatury i obsługą KNX Data Secure. Model oferuje funkcje przełączania, ściemniania, sterowania żaluzjami, scen oraz wysyłania wartości, a dzięki zgodności z wieloma programami osprzętu 55 mm może być stosowany w różnych instalacjach KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT KNX Taster Light 55, model TAL-55T2D06.02S.
• Urządzenie przeznaczone do instalacji KNX, zasilanie z magistrali KNX 21…31 V DC SELV, napięcie znamionowe 30 V DC SELV.
• Montaż wyłącznie jako instalacja podtynkowa (UP Montage) w puszce instalacyjnej, z użyciem dołączonego pierścienia montażowego.
• Stopień ochrony IP20. Produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń, w miejscach nienarażonych na działanie wody i wilgoci.
• Nie stosować w warunkach kondensacji wilgoci. Dopuszczalna wilgotność powietrza: poniżej 95%.
• Użytkować wyłącznie w dopuszczalnym zakresie temperatury otoczenia od 0 do 45°C. Przechowywać w temperaturze od -20 do +55°C.
• Podłączenie do magistrali KNX wykonywać wyłącznie za pomocą złącza KNX Steckklemme i przewodów jednodrutowych o średnicy 0,6…0,8 mm.
• Produkt należy stosować wyłącznie zgodnie z jego przeznaczeniem jako przycisk KNX z czujnikiem temperatury, kompatybilny z systemami ramek 55 mm wskazanymi przez producenta.
• Konfiguracja i uruchomienie wymagają systemu KNX oraz programu ETS 5 lub nowszego.
• Przed montażem i podłączeniem należy upewnić się, że instalacja jest wykonywana zgodnie z dokumentacją producenta oraz wymaganiami dla obwodów SELV.
