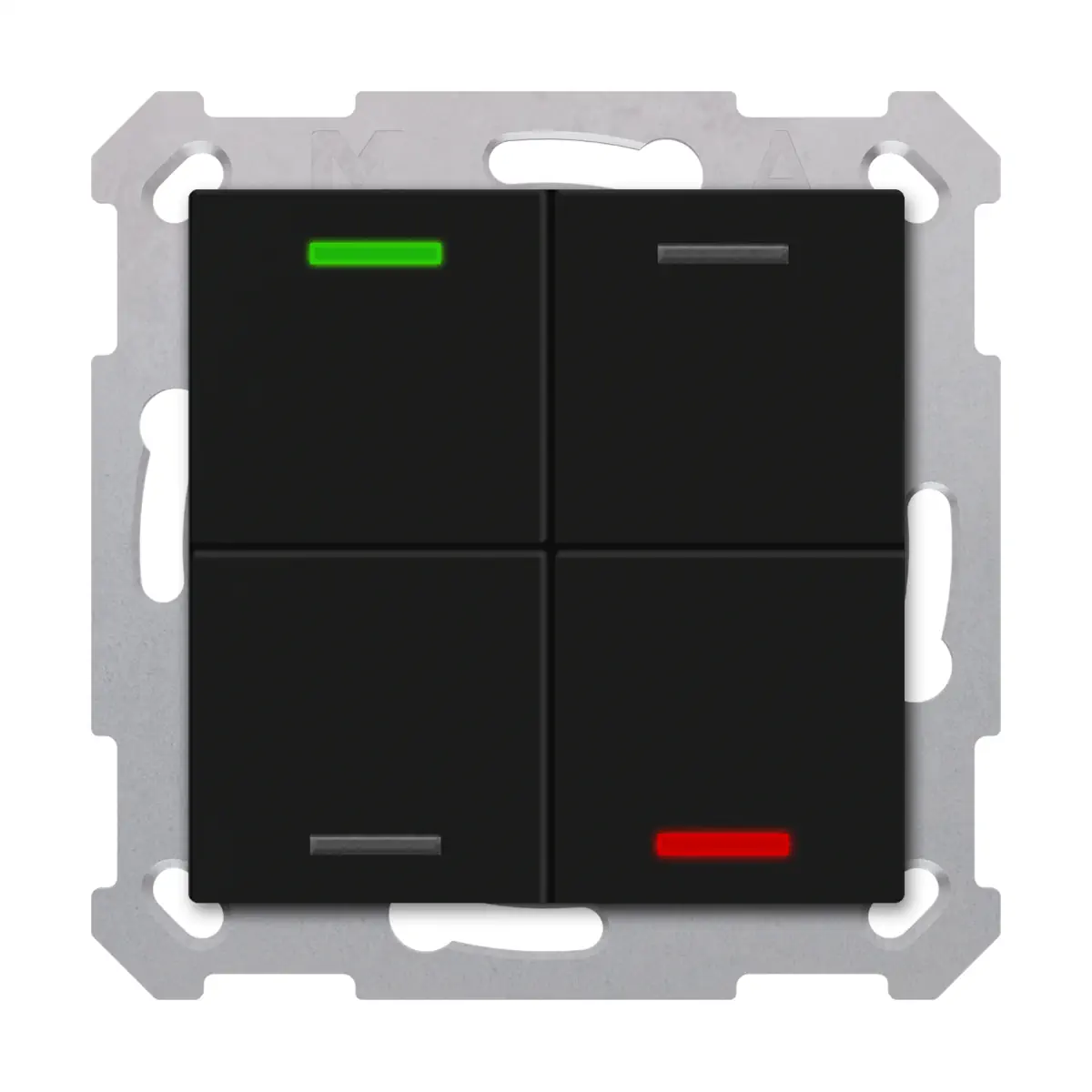

TAL-55T4006.02S KNX przycisk Light 55 4-krotny, RGBW, neutralny, z czujnikiem temperatury, czarny mat, z funkcją Secure

TAL-55T4006.02S to neutralny przycisk KNX z serii MDT Taster Light 55, wyposażony w zintegrowany czujnik temperatury oraz 4 diody statusowe RGBW. Wersja Schwarz matt, Neutral, Secure jest przeznaczona do montażu podtynkowego i pasuje do programów osprzętu 55 mm różnych producentów. Urządzenie ma 4 pola przycisków, zintegrowany sprzęgacz magistralny i obsługuje KNX Data Secure. Przycisk umożliwia realizację funkcji przełączania, ściemniania, sterowania żaluzjami, scen oraz wysyłania wartości.

Najważniejsze cechy

• Producent: MDT technologies
• Model: TAL-55T4006.02S
• Typ: przycisk KNX z czujnikiem temperatury i diodami statusowymi RGBW
• Wersja: 4-fach, Schwarz matt, Neutral, Secure
• Liczba pól przycisków: 4
• Liczba diod LED: 4 x RGBW (status)
• Czujnik temperatury: zintegrowany
• Zakres pomiaru temperatury: 0 ... 40 °C
• Bezpieczeństwo KNX: KNX Data Secure
• Sprzęgacz magistralny: zintegrowany
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny KNX: od ETS 5 (aktualna wersja)
• Montaż: podtynkowy
• Pozycja montażu: dowolna
• Stopień ochrony: IP20
• Kolor: czarny matowy
• Symbol: neutralny
• Wymiary (H x B x T): 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Gwarancja: 3 lata

Zastosowanie

TAL-55T4006.02S przeznaczony jest do obsługi funkcji w instalacjach KNX. Umożliwia konfigurację i sterowanie takimi funkcjami jak:

• przełączanie,
• ściemnianie,
• sterowanie żaluzjami,
• wywoływanie scen,
• wysyłanie wartości.

Przycisk pasuje do programów osprzętu 55 mm, m.in.:

• MDT Sortiment 55
• GIRA Standard 55, E2, Event, Esprit
• BERKER S1, B3, B7
• JUNG A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Konfiguracja przycisków

• Pionowo rozmieszczone pola przycisków mogą być ustawione jako pary klawiszy lub jako pojedyncze przyciski.
• Obsługiwany jest tryb jednoprzyciskowy dla funkcji przełączania, ściemniania, żaluzji i wysyłania wartości.
• Możliwe jest wykorzystanie krótkiego i długiego naciśnięcia z 2 obiektami.

Sterowanie i wysyłanie wartości

• Inteligentne ściemnianie jednoprzyciskowe.
• Rozszerzona funkcja „wysyłanie wartości”.
• Funkcja wielokrotnego kliknięcia pozwala wysłać do 4 wartości na te same lub różne obiekty.
• Przełączanie do 4 wartości lub scen.
• Sterowanie grupowe przy użyciu długiego lub bardzo długiego naciśnięcia.

LED i pomiar temperatury

• Urządzenie posiada 4 diody statusowe RGBW.
• Jasność LED może być sterowana przez obiekt dzień/noc lub obiekt jasności.
• Zintegrowany czujnik temperatury pracuje w zakresie 0 ... 40 °C.

Logika i bezpieczeństwo KNX

• Przycisk wyposażono w 4 zintegrowane moduły logiczne.
• Obsługa KNX Data Secure zwiększa bezpieczeństwo komunikacji.
• Urządzenie ma zintegrowany sprzęgacz magistralny.

Podłączenie elektryczne i magistrala KNX

• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21 ... 31 V DC SELV
• Typowy pobór mocy z magistrali KNX: < 0,5 W
• Przyłącze KNX: złącze wtykowe KNX
• Średnica przewodu KNX: 0,6 ... 0,8 mm, przewód jednodrutowy
• Medium KNX: TP-256 z obsługą Long Frame
• Konfiguracja: ETS 5 lub nowszy (aktualna wersja)

Dane techniczne

• Numer katalogowy: TAL-55T4006.02S
• EAN / GTIN: 4251916115531
• Typ urządzenia: przycisk
• Kolor: czarny, matowy
• Symbol: neutralny
• Liczba pól przycisków: 4
• Liczba LED: 4 x RGBW (status)
• Wymiary: 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Masa brutto (z opakowaniem): 0,066 kg
• Stopień ochrony: IP20
• Temperatura otoczenia podczas pracy: 0 ... 45 °C
• Temperatura składowania: -20 ... +55 °C
• Wilgotność powietrza: < 95 %
• Dopuszczalna kondensacja: nie

Montaż

• Montaż podtynkowy.
• Pozycja montażu: dowolna.
• W zestawie znajduje się pierścień nośny Tragring A.
• Przycisk jest przeznaczony do instalacji w programach osprzętu 55 mm.

Podsumowanie

MDT TAL-55T4006.02S to 4-krotny przycisk KNX z czujnikiem temperatury, 4 diodami statusowymi RGBW i obsługą KNX Data Secure. Dzięki kompatybilności z wieloma systemami ramek 55 mm, zintegrowanemu sprzęgaczowi magistralnemu, rozbudowanym funkcjom sterowania oraz 4 modułom logicznym, model ten stanowi funkcjonalne rozwiązanie do nowoczesnych instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do instalacji w systemie KNX i zasilania wyłącznie napięciem KNX 21…31 V DC SELV; napięcie znamionowe KNX: 30 V DC SELV.
• Montaż urządzenia wyłącznie jako montaż podtynkowy (UP) i zgodnie z wymaganiami instalacji KNX.
• Podłączenie należy wykonywać wyłącznie za pomocą złącza KNX Steckklemme, stosując przewody jednodrutowe o średnicy 0,6…0,8 mm.
• Produkt posiada stopień ochrony IP20, dlatego jest przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach nienarażonych na działanie wody i podwyższonej wilgotności.
• Nie używać urządzenia w warunkach powodujących kondensację wilgoci; zgodnie z dokumentacją kondensacja nie jest dopuszczalna.
• Urządzenie należy eksploatować wyłącznie w zakresie temperatur otoczenia od 0 do 45°C.
• Produkt należy przechowywać w temperaturze od -20 do +55°C.
• Dopuszczalna wilgotność powietrza podczas użytkowania: poniżej 95%.
• Urządzenie należy montować wyłącznie w kompatybilnych programach osprzętu 55 mm wskazanych przez producenta.
• Produkt wyposażony jest w zintegrowany czujnik temperatury; należy stosować go wyłącznie zgodnie z przeznaczeniem producenta.
• Konfiguracja i uruchomienie wymagają systemu KNX oraz aplikacji od ETS 5 (aktualna wersja).
• Produkt obsługuje KNX Data Secure; konfigurację funkcji bezpieczeństwa należy wykonywać zgodnie z wymaganiami systemu KNX.

Pliki do pobrania:
TAL-55T4006.02S Karta katalogowa
