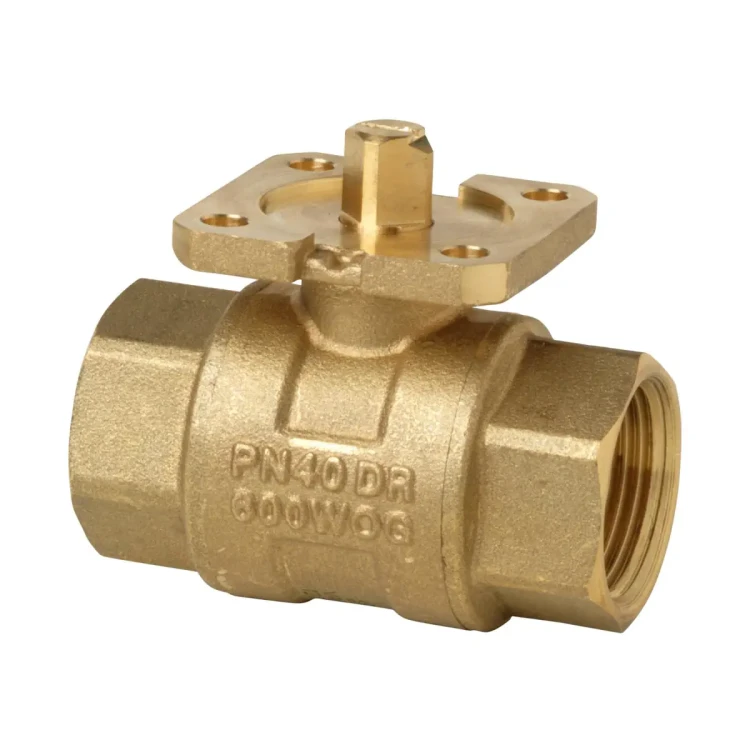

VAI60.15-15 Zawór kulowy przelotowy odcinający, DN15, kvs 15 m3/h, współpracuje z GLB..9E, GMA..9E, GSD..9A, GQD..9A, przyłącza Rp½

VAI60.15-15 to zawór kulowy przelotowy odcinający z serii Siemens ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) w obiegach zamkniętych. Zawór ma klasę ciśnienia PN40, średnicę nominalną DN 15 oraz przyłącza Rp (gwint wewnętrzny) wg ISO 7-1. Dzięki kątowi obrotu 90° może współpracować z dedykowanymi siłownikami obrotowymi Siemens, tworząc kompletne rozwiązanie do niezawodnego odcinania przepływu.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VAI60.15-15
• Typ zaworu: zawór kulowy przelotowy odcinający
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC), obiegi zamknięte
• DN: 15
• kvs: 15 m³/h
• Klasa ciśnienia: PN 40 wg ISO 7268
• Przyłącza: Rp (gwint wewnętrzny) wg ISO 7-1
• Kąt obrotu: 90°
• Korpus: mosiądz CW602N (DZR), odporny na odcynkowanie
• Kula: mosiądz CW602N (DZR), chromowany
• Konstrukcja bezobsługowa oraz polerowana kula i niskie opory tarcia trzpienia (wg opisu producenta)

Zastosowanie

VAI60.15-15 jest przeznaczony do pracy jako zawór odcinający w instalacjach wody: grzewczej, chłodniczej oraz gorącej, a także wody ze środkami przeciwzamarzaniowymi. Producent zaleca jakość wody zgodną z VDI 2035.

Funkcja odcinania i kierunek przepływu

• Oznaczenie króćców: A – AB
• Położenie fabryczne: A – AB = 100%
• Obrót o 90° (zgodnie z ruchem wskazówek zegara): A – AB = 0%
• Kierunek przepływu: zawór należy montować zgodnie z kierunkiem przepływu oznaczonym symbolem na korpusie

Urządzenia współpracujące (siłowniki obrotowe)

Zawór VAI60.15-15 może współpracować z elektromechanicznymi siłownikami obrotowymi Siemens:

• ze sprężyną powrotną: GQD..9A, GMA..9E
• bez sprężyny powrotnej: GSD..9A, GDB..9E, GLB..9E

• Maks. dopuszczalna różnica ciśnienia w kanale regulacyjnym (Δpmax): 350 kPa (zalecenie dla cichej pracy: ≤ 200 kPa)
• Maks. dopuszczalna różnica ciśnienia zamykająca (Δps): 1400 kPa

Dane techniczne

• Klasa ciśnienia: PN 40 wg ISO 7268
• Stopień nieszczelności kanału regulacyjnego: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 5
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi
• Temperatura czynnika: -10…120 °C
• Kąt obrotu: 90°
• Przyłącza: Rp wg ISO 7-1
• kvs: 15 m³/h (dla zimnej wody 5…30 °C przy Δp = 100 kPa)

Materiały

• Korpus zaworu: mosiądz kuty na gorąco, odporny na odcynkowanie (DZR), CW602N
• Kula: mosiądz kuty na gorąco, odporny na odcynkowanie (DZR), CW602N, chromowany
• Trzpień: mosiądz kuty na gorąco, odporny na odcynkowanie (DZR), CW602N
• Dławica uszczelniająca: pierścienie EPDM

Wymiary i masa (VAI60.15-15)

• DN: 15
• Przyłącze: Rp 1/2
• L1: 30,8 mm
• L2: 61,6 mm
• B: 26 mm
• C: 31 mm
• D: 42 mm
• H1: 27,6 mm
• H2: 37,6 mm
• Masa zaworu: 0,28 kg

Montaż i zalecenia projektowe

• Montaż w instalacji: producent zaleca montaż zaworu na powrocie (niższe temperatury sprzyjają trwałości uszczelnienia trzpienia).
• Ochrona przed zanieczyszczeniami: dla zwiększenia niezawodności działania przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Kawitacja: aby ograniczyć zużycie i hałas, należy zapewnić warunki pracy bez kawitacji i nie przekraczać dopuszczalnych różnic ciśnienia.
• Połączenia gwintowane: stosować śrubunki zgodne z ISO 7-1 (zawór: Rp, rurociąg: R); nie stosować zbyt dużej ilości pakuł/taśmy PTFE i nie dokręcać gwintu rurowego do „samego końca”.

Uwagi dotyczące medium

• Stosowanie zaworów kulowych z czynnikami opartymi na mrówczanie potasu (np. Hycool, Temper) może powodować wycieki przy trzpieniu.

Podsumowanie

Siemens VAI60.15-15 to solidny, bezobsługowy zawór kulowy odcinający DN 15 o kvs 15 m³/h, przeznaczony do obiegów zamkniętych HVAC. Korpus i elementy wewnętrzne z mosiądzu CW602N (DZR), przyłącza Rp 1/2, kąt obrotu 90° oraz możliwość współpracy z siłownikami obrotowymi Siemens (m.in. GQD..9A, GMA..9E, GSD..9A, GDB..9E, GLB..9E) sprawiają, że jest to pewny wybór do odcinania przepływu w instalacjach grzewczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór kulowy przelotowy odcinający Siemens VAI60.15-15 jest osprzętem ciśnieniowym PN 40, przeznaczonym do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych oraz do obiegów zamkniętych.
• Produkt podlega dyrektywie ciśnieniowej PED 2014/68/EU jako osprzęt ciśnieniowy dla grupy płynów 2. Zgodnie z dokumentacją, dla tego typu zaworów nie przewiduje się oznakowania CE na podstawie art. 3 ust. 3 (ogólnie uznana praktyka inżynierska).
• Produkt posiada zgodność EAC (Euroazjatycka zgodność).
• Montaż, podłączenie, uruchomienie i serwis należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz z zachowaniem wszystkich lokalnych i obowiązujących przepisów bezpieczeństwa.
• Podczas prac serwisowych przy zaworze i współpracującym siłowniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem zaworu siłownik obrotowy musi być prawidłowo zamontowany.
• Produkt pracuje z medium o temperaturze od -10 °C do +120 °C. Kontakt z gorącym czynnikiem lub gorącymi elementami instalacji może powodować zagrożenie poparzeniem.
• Stosować wyłącznie z dopuszczalnymi czynnikami: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035.
• Nie stosować z czynnikami opartymi na mrówczanie potasu, takimi jak Hycool lub Temper, ponieważ mogą powodować wycieki przy trzpieniu.
• Zawór należy montować zgodnie z oznaczonym kierunkiem przepływu. Dla modelu VAI60.15-15 w położeniu fabrycznym przepływ A–AB = 100%, po obrocie o 90° zgodnie ze wskazówkami zegara przepływ A–AB = 0%.
• Do połączeń hydraulicznych należy stosować gwinty zgodne z ISO 7-1: zawór z gwintem wewnętrznym Rp oraz rurociąg z gwintem zewnętrznym R. Nie stosować nadmiernej ilości pakuł ani taśmy PTFE oraz nie dokręcać gwintu rurowego do „samego końca”.
• Podczas montażu i demontażu należy używać klucza kontrującego na króćcu zaworu, do którego przykręcana lub odkręcana jest rura. Nieprawidłowy montaż może spowodować nieszczelność lub uszkodzenie zaworu.
• Należy zapewnić pracę bez kawitacji. Kawitacja przyspiesza zużycie kuli i gniazda zaworu oraz może powodować niepożądany hałas.
• Dla zwiększenia niezawodności działania zaleca się montaż filtra zanieczyszczeń przed zaworem.
• Produkt nie wymaga konserwacji. Wszelkie czynności należy wykonywać zgodnie z instrukcją producenta.
• Nie wyrzucać produktu z odpadami komunalnymi. Utylizację przeprowadzać zgodnie z lokalnymi i obowiązującymi przepisami.
• Dane techniczne obowiązują wyłącznie przy stosowaniu z produktami Siemens wymienionymi przez producenta jako urządzenia współpracujące; stosowanie produktów innych producentów powoduje utratę gwarancji.
