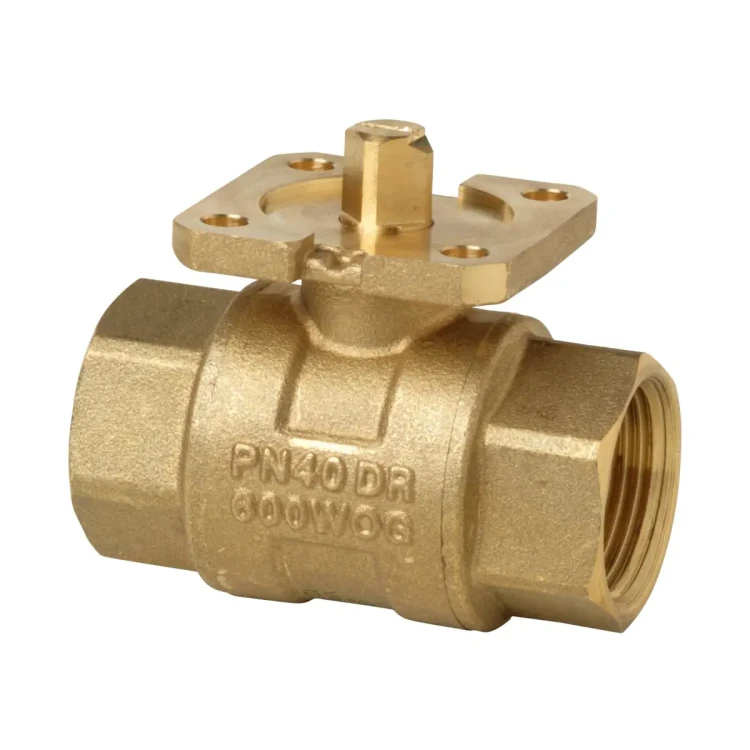

VAI60.20-22 Zawór kulowy przelotowy odcinający, DN20, kvs 22 m3/h, współpracuje z GLB..9E, GMA..9E, GSD..9A, GQD..9A, przyłącza Rp1

VAI60.20-22 to zawór kulowy przelotowy odcinający serii Siemens ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) w obiegach zamkniętych. Zawór ma klasę ciśnienia PN40, średnicę nominalną DN 20 oraz przyłącza z gwintem wewnętrznym Rp (ISO 7-1). Dzięki zoptymalizowanym przepływom i niskim momentom obrotowym może współpracować z elektromechanicznymi siłownikami obrotowymi (kąt obrotu 90°).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VAI60.20-22
• Nr magazynowy: BPZ:VAI60.20-22
• Rodzaj zaworu: zawór kulowy przelotowy odcinający
• Zastosowanie: instalacje HVAC, obiegi zamknięte
• DN: 20
• kvs: 22 m³/h (dla zimnej wody 5…30°C przy Δp = 100 kPa)
• Klasa ciśnienia: PN 40 (wg ISO 7268)
• Przyłącza: gwint wewnętrzny Rp ¾ (wg ISO 7-1)
• Kąt obrotu: 90°
• Korpus: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Kula: mosiądz DZR (CW602N), chromowany
• Uszczelnienie: pierścienie EPDM
• Stopień nieszczelności kanału regulacyjnego: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 5

Zastosowanie

VAI60.20-22 służy do odcinania przepływu wody w instalacjach HVAC. Jest dopuszczony do pracy z:

• wodą chłodniczą,
• wodą grzewczą,
• wodą gorącą,
• wodą ze środkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035).

Funkcja i działanie

• Odcinanie przepływu realizowane jest przez obrót kuli w zakresie 90°.
• Należy montować zawór zgodnie z kierunkiem przepływu oznaczonym symbolem na korpusie.
• Jeśli wymagana jest cicha praca, zalecana jest maksymalna różnica ciśnień na zaworze ≤ 200 kPa.

Siłowniki obrotowe (współpraca)

Zawór VAI60.20-22 może współpracować z elektromechanicznymi siłownikami obrotowymi:

• ze sprężyną powrotną: GQD..9A, GMA..9E
• bez sprężyny powrotnej: GSD..9A, GDB..9E, GLB..9E

• Δp_max (kanał regulacyjny): 350 kPa
• Δp_s (ciśnienie zamykające): 1400 kPa

Dane techniczne

• Temperatura czynnika: -10…120 °C
• Klasa ciśnienia: PN 40
• Przyłącza: gwint wewnętrzny Rp wg ISO 7-1
• Materiał korpusu / trzpienia: mosiądz DZR (CW602N)
• Materiał kuli: mosiądz DZR (CW602N), chromowany
• Uszczelnienie dławicy: EPDM
• Dyrektywa ciśnieniowa: PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2)
• Zgodność: EAC (euroazjatycka zgodność)

Wymiary i masa

• DN: 20
• Przyłącze: Rp ¾
• L1: 33,5 mm
• L2: 67 mm
• H1: 30,5 mm
• H2: 40,5 mm
• Masa: 0,36 kg

Montaż – najważniejsze wskazówki

• Zalecany montaż zaworu na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• W celu zwiększenia niezawodności zaleca się montaż filtra zanieczyszczeń przed zaworem.
• Stosować śrubunki zgodne z ISO 7-1: zawór Rp (gwint wewnętrzny), rurociąg R (gwint zewnętrzny).
• Nie stosować nadmiaru pakuł ani taśmy PTFE oraz nie dokręcać gwintu rurowego „do samego końca”.
• Podczas skręcania/rozkręcania używać klucza kontrującego na króćcu, przy którym wykonywane jest połączenie.

Wyposażenie dodatkowe (opcjonalnie)

• ALJ100 (S55846-Z115): adapter termiczny do zaworów kulowych (zalecany w miejscach narażonych na kondensację w celu zabezpieczenia siłownika).
• Ostrzeżenie: nie stosować adaptera termicznego ALJ100 z siłownikami GMA 230 V AC ani z siłownikami GMA z przełącznikami pomocniczymi na 230 V AC.

Podsumowanie

Siemens VAI60.20-22 to trwały zawór kulowy odcinający DN 20 o przepływie kvs 22 m³/h, przeznaczony do pracy w instalacjach HVAC w obiegach zamkniętych. Korpus z mosiądzu DZR CW602N, kąt obrotu 90° oraz przyłącza Rp ¾ zapewniają pewne odcinanie i łatwe dopasowanie do typowych instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zgodność EAC (zgodność euroazjatycka).
• Produkt jest osprzętem ciśnieniowym zgodnym z PED 2014/68/EU, grupa płynów 2; dla tego wyrobu nie przewidziano oznakowania CE zgodnie z art. 3 ust. 3.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Zawór kulowy do obiegów zamkniętych w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Stosować wyłącznie z dopuszczalnymi czynnikami: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi.
• Nie stosować z czynnikami opartymi na mrówczanie potasu, takimi jak Hycool lub Temper, ponieważ może to powodować wycieki przy trzpieniu.
• Podczas prac serwisowych wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, upuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem instalacji siłownik obrotowy musi być prawidłowo zamontowany na zaworze.
• Przestrzegać krajowych przepisów bezpieczeństwa oraz odpowiednich lokalnych wymagań dotyczących montażu i eksploatacji osprzętu ciśnieniowego.
• Montaż wykonywać zgodnie z instrukcją producenta oraz z prawidłowym kierunkiem przepływu oznaczonym na zaworze. Nieprawidłowy montaż może spowodować nieszczelność lub nieprawidłową pracę.
• Połączenia hydrauliczne wykonywać wyłącznie z gwintami zgodnymi z ISO 7-1: zawór kulowy z gwintem wewnętrznym Rp, rurociąg z gwintem zewnętrznym R. Nie stosować nadmiernej ilości pakuł ani taśmy PTFE i nie dokręcać gwintu rurowego do samego końca.
• Przy dokręcaniu lub odkręcaniu połączeń używać klucza kontrującego przy króćcu zaworu, do którego przykręcana lub odkręcana jest rura, aby nie uszkodzić korpusu i połączeń.
• Zapewnić pracę bez kawitacji. Przekroczenie dopuszczalnej różnicy ciśnienia może przyspieszyć zużycie kuli i gniazda zaworu oraz powodować hałas.
• Jeśli wymagana jest cicha praca, zalecana maksymalna dopuszczalna różnica ciśnienia wynosi ≤200 kPa.
• Przed zaworem zaleca się montaż filtra zanieczyszczeń w celu zwiększenia niezawodności działania.
• Produkt przeznaczony do pracy z czynnikiem o temperaturze od -10 °C do 120 °C i w zakresie ciśnienia roboczego zgodnym z ISO 7005. Należy przestrzegać wszystkich lokalnych i obowiązujących przepisów.
• Stosowanie z produktami innych producentów niż wskazane przez Siemens jako współpracujące może skutkować utratą gwarancji i nie jest objęte deklarowanymi parametrami technicznymi.
