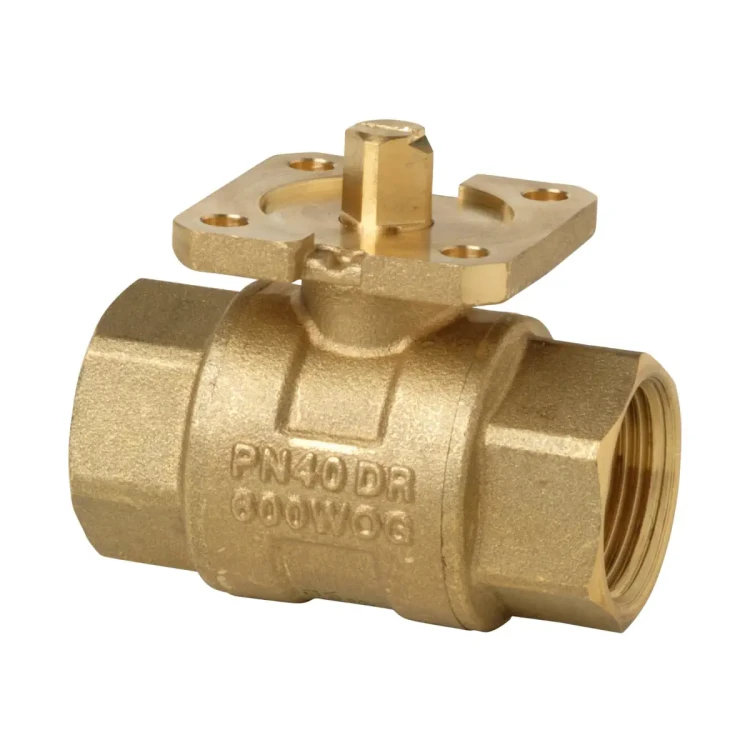

VAI60.25-22 Zawór kulowy przelotowy odcinający, DN25, kvs 22 m3/h, współpracuje z GLB..9E, GMA..9E, GSD..9A, GQD..9A, przyłącza Rp1

VAI60.25-22 to zawór kulowy przelotowy odcinający Siemens z rodziny ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) w obiegach zamkniętych. Zawór ma klasę ciśnienia PN40, przyłącza z gwintem wewnętrznym Rp wg ISO 7-1 oraz kąt obrotu 90°. Korpus wykonano z mosiądzu CW602N (DZR), co wspiera trwałość w wymagających warunkach pracy.

Najważniejsze cechy

• Producent: Siemens
• Model: VAI60.25-22
• Typ: zawór kulowy przelotowy odcinający (2-drogowy)
• Zastosowanie: instalacje HVAC, obiegi zamknięte
• Średnica nominalna: DN 25
• Wartość kvs: 22 m³/h
• Przyłącza: gwint wewnętrzny Rp 1 wg ISO 7-1
• Klasa ciśnienia: PN 40 wg ISO 7268
• Kąt obrotu: 90°
• Szczelność kanału regulacyjnego: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 5
• Materiały (korpus/kula/trzpień): mosiądz CW602N (DZR), kula chromowana
• Uszczelnienie: pierścienie EPDM

Zastosowanie

Zawór VAI60.25-22 służy do odcinania przepływu w instalacjach HVAC pracujących w obiegu zamkniętym, m.in. w układach z wodą grzewczą, wodą chłodniczą oraz wodą gorącą.

• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi
• Zalecenie: jakość wody wg VDI 2035

Budowa i materiały

• Korpus zaworu: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Kula: mosiądz DZR (CW602N), chromowana
• Trzpień: mosiądz DZR (CW602N)
• Dławica uszczelniająca: pierścienie EPDM

Współpraca z siłownikiem

VAI60.25-22 ma kąt obrotu 90° i może współpracować z elektromechanicznymi siłownikami obrotowymi przeznaczonymi do tych zaworów:

• GQD..9A oraz GMA..9E (ze sprężyną powrotną)
• GSD..9A, GDB..9E, GLB..9E (bez sprężyny powrotnej)

W aplikacjach wymagających funkcji dodatkowych (np. przełączniki pomocnicze, potencjometry) można zastosować standardowe siłowniki obrotowe do przepustnic powietrza z odpowiednim zestawem montażowym.

Parametry przepływu i dobór

• kvs: 22 m³/h (dla zimnej wody 5…30°C, przy różnicy ciśnień 100 kPa i całkowicie otwartym zaworze)
• Wskazówka dot. hałasu: jeśli wymagana jest cicha praca, zalecana maksymalna różnica ciśnienia na zaworze wynosi ≤ 200 kPa

Warunki pracy

• Klasa ciśnienia: PN 40
• Temperatura czynnika: -10…120 °C
• Dyrektywa dla urządzeń ciśnieniowych: PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2)

Uwaga eksploatacyjna: stosowanie zaworów kulowych z czynnikami opartymi na mrówczanie potasu (np. Hycool, Temper) może powodować wycieki przy trzpieniu.

Wymiary i masa

• DN: 25
• Przyłącze: Rp 1
• L1: 38,4 mm
• L2: 76,8 mm
• B: 39 mm
• C: 42,5 mm
• Masa: 0,46 kg

Konserwacja

Zawór kulowy VAI60.25-22 nie wymaga konserwacji.

Podsumowanie

Siemens VAI60.25-22 to solidny zawór kulowy odcinający DN25 o przepływie kvs 22 m³/h, z przyłączami Rp 1 i klasą PN40, zaprojektowany do niezawodnej pracy w obiegach zamkniętych instalacji HVAC. Konstrukcja z mosiądzu CW602N (DZR), chromowana kula oraz uszczelnienia EPDM wspierają trwałość i szczelność w szerokim zakresie temperatur czynnika.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór kulowy przelotowy odcinający do stosowania wyłącznie w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych oraz do obiegów zamkniętych.
• Produkt przeznaczony do pracy z dopuszczalnymi czynnikami: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035.
• Nie stosować z czynnikami opartymi na mrówczanie potasu, takimi jak Hycool lub Temper, ponieważ mogą powodować wycieki przy trzpieniu.
• Przed pracami serwisowymi przy zaworze lub współpracującym siłowniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• W razie potrzeby przed serwisem należy odłączyć przewody elektryczne od zacisków. Przed ponownym uruchomieniem siłownik obrotowy musi być prawidłowo zamontowany.
• Nieprzestrzeganie zasad bezpieczeństwa podczas prac przy urządzeniu może spowodować obrażenia osób oraz uszkodzenie mienia na skutek ciśnienia w instalacji, napięcia elektrycznego lub pracy urządzenia.
• Montaż i eksploatację prowadzić zgodnie z krajowymi przepisami bezpieczeństwa oraz odpowiednimi lokalnymi przepisami.
• Zawór należy montować zgodnie z prawidłowym kierunkiem przepływu oznaczonym na korpusie. Dla modelu VAI60.25-22 przepływ roboczy dotyczy kanału A–AB.
• Podłączenia hydrauliczne wykonywać wyłącznie z gwintami zgodnymi z ISO 7-1: zawór z gwintem wewnętrznym Rp, rurociąg z gwintem zewnętrznym R.
• Nie stosować nadmiernej ilości pakuł ani taśmy PTFE oraz nie dokręcać gwintu rurowego do „samego końca”, ponieważ może to spowodować nieszczelność lub uszkodzenie połączenia.
• Podczas dokręcania lub odkręcania połączeń używać klucza kontrującego na króćcu zaworu, do którego przykręcana lub odkręcana jest rura.
• Zawór należy montować wyłącznie w dopuszczonej pozycji montażu zgodnej z instrukcją producenta.
• Aby zwiększyć niezawodność działania, przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Należy zapewnić warunki pracy bez kawitacji. Kawitacja przyspiesza zużycie kuli i gniazda zaworu oraz powoduje niepożądany hałas.
• Jeśli wymagana jest cicha praca, zalecana maksymalna różnica ciśnienia na zaworze wynosi ≤200 kPa.
• Produkt jest urządzeniem ciśnieniowym; ciśnienie robocze i temperatura czynnika muszą pozostawać w dopuszczalnym zakresie określonym przez producenta. Dla tego modelu temperatura czynnika wynosi od -10 do 120 °C, klasa ciśnienia PN 40.
• W przypadku zastosowań z wodą chłodniczą należy zapewnić odpowiednie przeciwciśnienie za zaworem, np. przez zastosowanie dodatkowego zaworu dławiącego, aby ograniczyć ryzyko kawitacji.
• Produkt nie wymaga konserwacji. Wszelkie czynności montażowe i serwisowe wykonywać zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi i obowiązującymi przepisami dotyczącymi złomowania elementów urządzeń.
• Produkt zgodny z dyrektywą PED 2014/68/EU dla urządzeń ciśnieniowych oraz posiada zgodność EAC.
