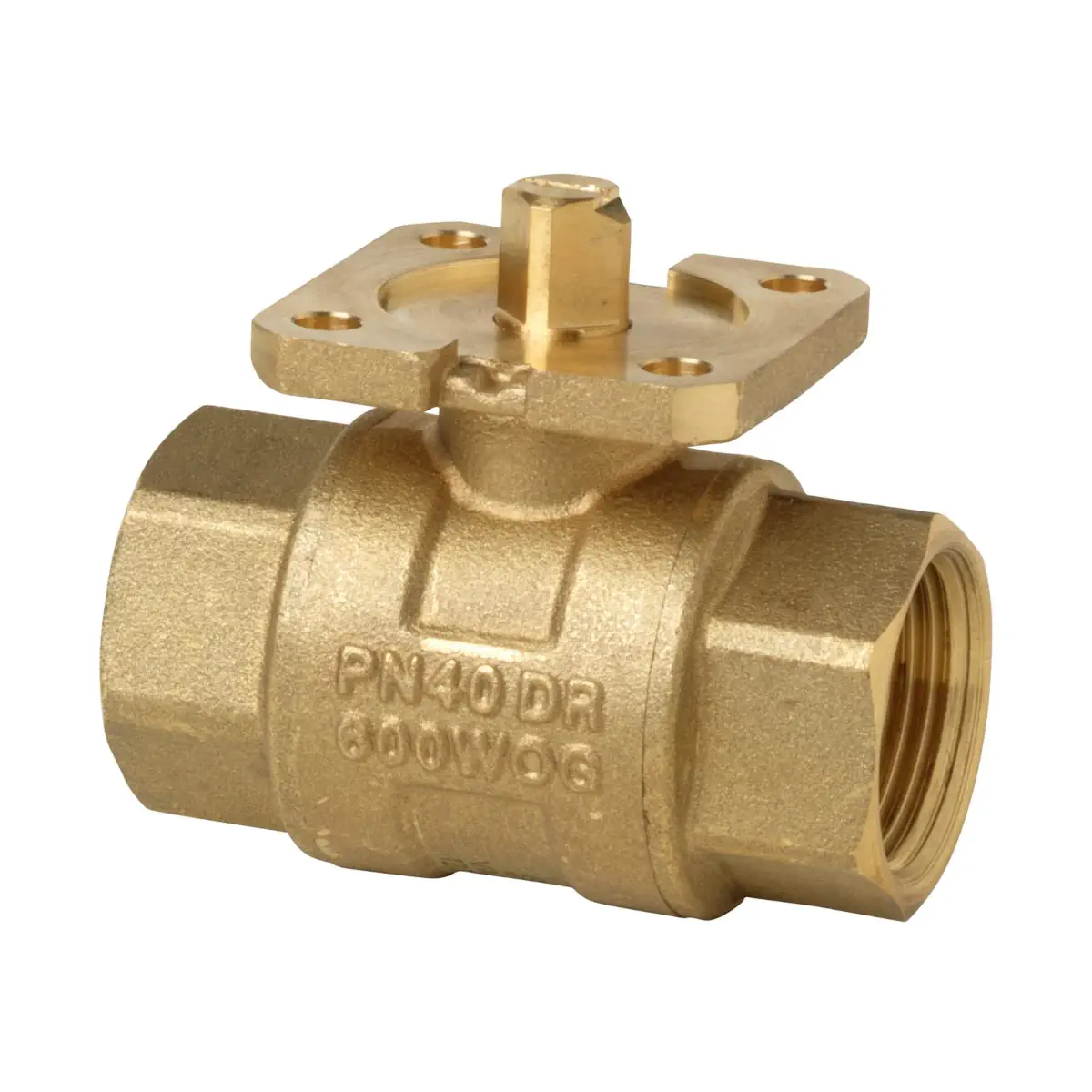

VAI60.32-35 Zawór kulowy przelotowy odcinający, DN32, kvs 35 m3/h, współpracuje z GLB..9E, GMA..9E, przyłącza Rp1¼

Siemens VAI60.32-35 to zawór kulowy przelotowy odcinający serii ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) w obiegach zamkniętych. Zawór ma klasę ciśnienia PN40, średnicę nominalną DN 32 oraz przyłącza z gwintem wewnętrznym Rp wg ISO 7-1. Dzięki zoptymalizowanym przepływom i niskim momentom obrotowym ułatwia dobór siłownika oraz zapewnia trwałą, bezobsługową pracę w typowych aplikacjach wodnych HVAC.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VAI60.32-35
• Typ zaworu: zawór kulowy przelotowy odcinający
• Średnica nominalna (DN): 32
• Współczynnik kvs: 35 m³/h
• Klasa ciśnienia: PN 40 wg ISO 7268
• Przyłącza: gwint wewnętrzny Rp 1¼ wg ISO 7-1
• Kąt obrotu: 90°
• Temperatura czynnika: -10…120 °C
• Stopień nieszczelności kanału regulacyjnego: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 5
• Korpus: mosiądz CW602N (DZR), kuty na gorąco
• Kula: mosiądz CW602N (DZR), chromowany
• Trzpień: mosiądz CW602N (DZR)
• Dławica uszczelniająca: pierścienie EPDM
• Nr magazynowy: BPZ:VAI60.32-35

Zastosowanie

VAI60.32-35 jest przeznaczony do pracy jako zawór odcinający w instalacjach HVAC, w szczególności w układach z:

• wodą grzewczą,
• wodą chłodniczą,
• wodą gorącą,
• wodą ze środkami przeciwzamarzaniowymi.

Zalecenie: jakość wody wg VDI 2035.

Współpraca z siłownikami

Zawór VAI60.32-35 może współpracować z elektromechanicznymi siłownikami obrotowymi:

• GQD..9A oraz GMA..9E (ze sprężyną powrotną),
• GSD..9A, GDB..9E, GLB..9E (bez sprężyny powrotnej).

Do aplikacji wymagających dodatkowych funkcji (np. przełączniki pomocnicze, potencjometry) można stosować standardowe siłowniki obrotowe do przepustnic powietrza z odpowiednim zestawem montażowym.

Właściwości konstrukcyjne

• Zoptymalizowany przepływ i niskie momenty obrotowe ułatwiają dobór siłownika.
• Bezobsługowa konstrukcja oraz niskie opory tarcia trzpienia.
• Polerowana kula z chromowanego mosiądzu DZR zwiększa trwałość.
• Prosty montaż zespołu zawór–siłownik na obiekcie (bez specjalnych narzędzi i czynności nastawczych).

Wskazówki projektowe i montażowe

• Zalecany montaż zaworu na powrocie (korzystniejsze warunki temperaturowe dla uszczelnienia trzpienia).
• W celu zwiększenia niezawodności zaleca się montaż filtra zanieczyszczeń przed zaworem.
• Aby uniknąć hałasu i kawitacji, zawór należy dobierać i eksploatować z zachowaniem dopuszczalnych różnic ciśnienia; dla cichej pracy zalecana maksymalna różnica ciśnienia ≤ 200 kPa.
• Upewnić się, że zawór jest zamontowany zgodnie z kierunkiem przepływu oznaczonym na korpusie.
• Dla połączeń gwintowych stosować elementy zgodne z ISO 7-1: zawór (gwint wewnętrzny) = Rp, rurociąg (gwint zewnętrzny) = R; nie stosować nadmiaru pakuł ani taśmy PTFE i nie dokręcać gwintu rurowego do „samego końca”.

Adapter termiczny (opcjonalnie)

• ALJ100 (nr magazynowy S55846-Z115) – adapter termiczny do zaworów kulowych.
• Nie stosować adaptera termicznego ALJ100 z siłownikami GMA na napięcie 230 V AC ani z siłownikami GMA z przełącznikami pomocniczymi na napięcie 230 V AC.

Dane techniczne

• DN: 32
• kvs: 35 m³/h (dla zimnej wody 5…30 °C, przy Δp = 100 kPa)
• Klasa ciśnienia: PN 40
• Temperatura czynnika: -10…120 °C
• Kąt obrotu: 90°
• Przyłącza: Rp 1¼ (gwint wewnętrzny) wg ISO 7-1
• Korpus / kula / trzpień: mosiądz CW602N (DZR), kula chromowana
• Uszczelnienia: EPDM

Wymiary i masa (VAI60.32-35)

• Gwint: Rp 1¼
• B: 48 mm
• C: 52 mm
• L1: 44 mm
• L2: 88 mm
• H1: 34,3 mm
• H2: 44,3 mm
• Masa: 0,7 kg

Podsumowanie

Siemens VAI60.32-35 to solidny zawór kulowy odcinający DN 32 o przepływie kvs 35 m³/h, z gwintami Rp i klasą ciśnienia PN40, przeznaczony do wody grzewczej i chłodniczej w instalacjach HVAC. Trwałe materiały (mosiądz CW602N (DZR), kula chromowana) oraz prosta współpraca z siłownikami obrotowymi czynią go praktycznym wyborem do niezawodnego odcinania przepływu w obiegach zamkniętych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór kulowy do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych, przeznaczony do obiegów zamkniętych.
• Produkt podlega dyrektywie ciśnieniowej PED 2014/68/EU jako osprzęt ciśnieniowy dla grupy płynów 2. Dla tego modelu nie przewidziano oznakowania CE zgodnie z Art. 3 ust. 3 (ogólnie uznana praktyka inżynierska).
• Posiada zgodność EAC (Euroazjatycka zgodność).
• Nie utylizować z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Montaż i uruchomienie wykonywać zgodnie z instrukcją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Podczas prac serwisowych przy zaworze i współpracującym siłowniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia instalacji.
• W razie potrzeby przed pracami należy odłączyć przewody elektryczne od zacisków siłownika. Przed ponownym uruchomieniem siłownik musi być prawidłowo zamontowany.
• Produkt jest urządzeniem ciśnieniowym. Nieprzestrzeganie zasad bezpieczeństwa podczas pracy przy instalacji może spowodować obrażenia osób i uszkodzenie mienia wskutek ciśnienia w instalacji, napięcia elektrycznego lub pracy urządzenia.
• Przestrzegać prawidłowego kierunku przepływu oznaczonego na korpusie zaworu. Nieprawidłowy montaż może spowodować nieprawidłową pracę instalacji.
• Zawór montować wyłącznie w dopuszczalnej pozycji montażowej zgodnej z dokumentacją producenta.
• Połączenia hydrauliczne wykonywać z użyciem gwintów zgodnych z ISO 7-1: zawór z gwintem wewnętrznym Rp, rurociąg z gwintem zewnętrznym R.
• Nie stosować nadmiernej ilości pakuł ani taśmy PTFE oraz nie dokręcać gwintu rurowego do „samego końca”. Klucz kontrujący przykładać przy króćcu, do którego rura jest przykręcana lub odkręcana.
• Aby zwiększyć niezawodność działania, przed zaworem należy zainstalować filtr zanieczyszczeń.
• Należy zapewnić warunki pracy bez kawitacji. Przekroczenie dopuszczalnych różnic ciśnienia może przyspieszyć zużycie zaworu i powodować hałas.
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi. Zalecana jakość wody wg VDI 2035.
• Nie stosować z czynnikami opartymi na mrówczanie potasu, takimi jak Hycool lub Temper, ponieważ mogą powodować wycieki przy trzpieniu.
• Dopuszczalna temperatura czynnika dla modelu VAI60.32-35 wynosi od -10 °C do 120 °C. Klasa ciśnienia: PN 40.
• Produkt jest bezobsługowy; wszelkie czynności wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Dane techniczne i prawidłowe działanie obowiązują wyłącznie przy stosowaniu kompatybilnych siłowników Siemens wskazanych przez producenta. Zastosowanie produktów innych producentów powoduje utratę gwarancji.
