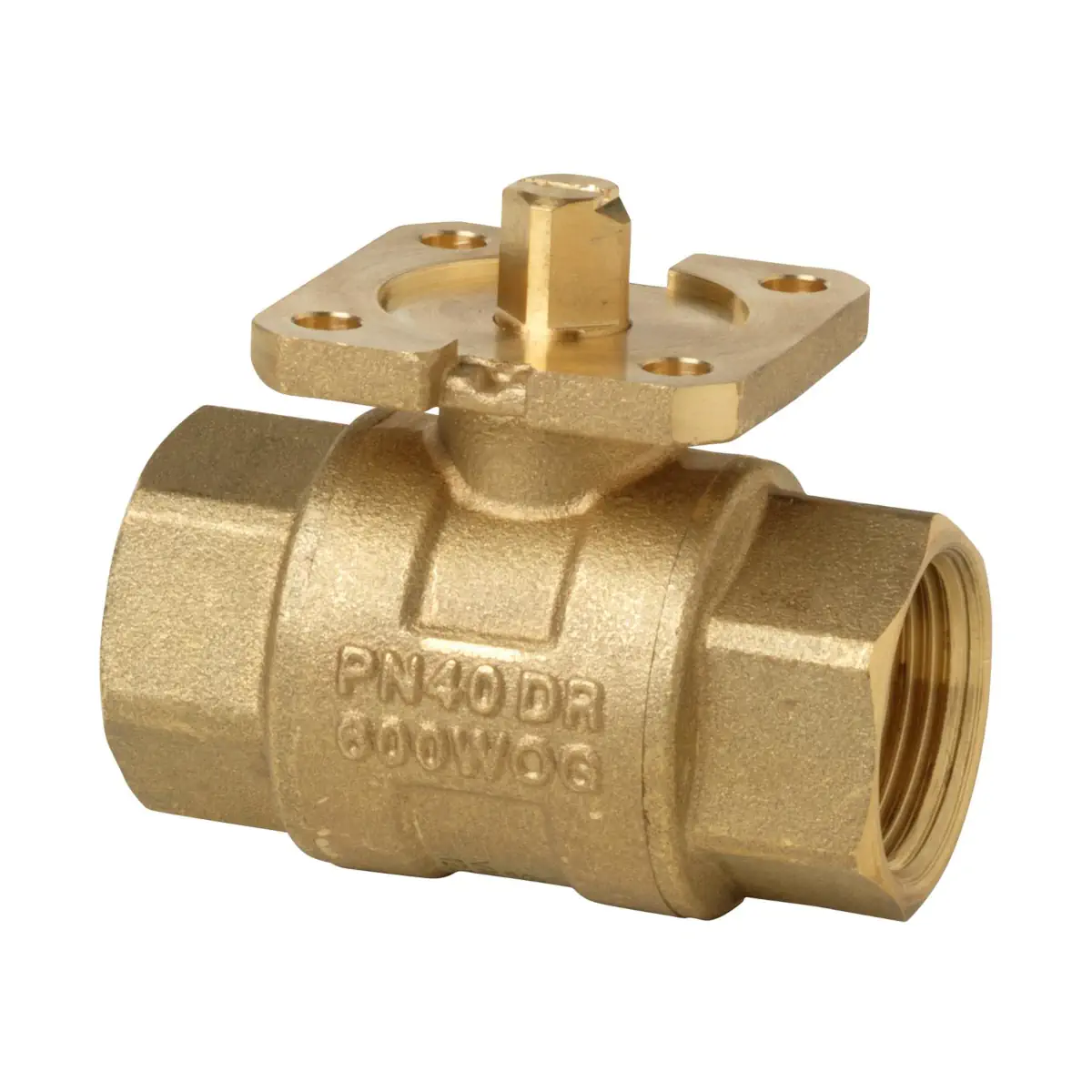

VAI60.40-68 Zawór kulowy przelotowy odcinający, DN40, kvs 68 m3/h, współpracuje z GLB..9E, GMA..9E, przyłącza Rp1½

VAI60.40-68 to zawór kulowy przelotowy odcinający z serii Siemens ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) w obiegach zamkniętych. Zawór ma klasę ciśnienia PN40, średnicę nominalną DN 40, przyłącza z gwintem wewnętrznym Rp wg ISO 7-1 oraz obrót kuli o 90°. Nominalny współczynnik przepływu kvs = 68 m³/h.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VAI60.40-68
• Nr magazynowy: BPZ:VAI60.40-68
• Typ: zawór kulowy przelotowy odcinający
• DN: 40
• Klasa ciśnienia: PN 40 wg ISO 7268
• kvs: 68 m³/h (dla zimnej wody 5…30°C przy Δp = 100 kPa)
• Przyłącza: gwint wewnętrzny Rp 1½ wg ISO 7-1
• Kąt obrotu: 90°
• Stopień nieszczelności kanału regulacyjnego: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 5

Zastosowanie

VAI60.40-68 jest przeznaczony do pracy jako zawór odcinający w instalacjach HVAC. Może pracować z następującymi czynnikami:

• woda chłodnicza,
• woda grzewcza,
• woda gorąca,
• woda ze środkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035).

Parametry pracy

• Temperatura czynnika: -10…120 °C
• Ciśnienie robocze: wg ISO 7005 w dozwolonym zakresie temperatury czynnika
• Zalecenie dla cichej pracy: maksymalna różnica ciśnienia na zaworze ≤ 200 kPa

Konstrukcja i materiały

• Korpus zaworu: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Kula: mosiądz DZR CW602N, chromowany
• Trzpień: mosiądz DZR CW602N
• Dławica uszczelniająca: pierścienie EPDM

Współpraca z siłownikami obrotowymi

Zawór może współpracować z elektromechanicznymi siłownikami obrotowymi Siemens. Dla modelu VAI60.40-68 (zgodnie z tabelą urządzeń współpracujących) obowiązują następujące wartości:

• z siłownikami GMA..9E..: Δpmax = 800 kPa, Δps = 800 kPa
• z siłownikami GLB..9E..: Δpmax = 800 kPa, Δps = 800 kPa

Siłowniki obrotowe i zawór nie są fabrycznie zmontowane i dostarczane są w oddzielnych opakowaniach.

Wymiary i masa (VAI60.40-68)

• Rp: 1½
• B: 55 mm
• C: 61 mm
• L1: 50,9 mm
• L2: 101,8 mm
• H1: 39,8 mm
• H2: 49,8 mm
• Masa: 1,1 kg

Montaż i wskazówki projektowe

• Zalecany montaż zaworu na powrocie (niższe temperatury korzystnie wpływają na trwałość uszczelnienia trzpienia).
• Zapewnić warunki pracy bez kawitacji; nie przekraczać dopuszczalnych różnic ciśnienia.
• Dla zwiększenia niezawodności zalecany jest filtr zanieczyszczeń przed zaworem.
• Przy połączeniach hydraulicznych stosować śrubunki zgodne z ISO 7-1: zawór = Rp, rurociąg = R.
• Upewnić się, że zawór jest montowany zgodnie z kierunkiem przepływu oznaczonym na korpusie.

Podsumowanie

Siemens VAI60.40-68 to wytrzymały zawór kulowy odcinający DN 40 o kvs 68 m³/h, w klasie PN40, z przyłączami Rp 1½ i obrotem 90°. Konstrukcja z mosiądzu DZR CW602N, chromowana kula oraz wodoszczelność wg EN 60534-4 L/1 (ulepszona klasa 5) sprawiają, że jest to pewny element armatury odcinającej dla instalacji HVAC w obiegach zamkniętych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest osprzętem ciśnieniowym zgodnym z dyrektywą PED 2014/68/EU dla grupy płynów 2. Dla tego typu zaworu nie przewidziano oznakowania CE zgodnie z art. 3 ust. 3 dyrektywy PED.
• Produkt posiada zgodność EAC (zgodność euroazjatycka).
• Nie utylizować produktu z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Montaż i serwis wykonywać wyłącznie zgodnie z dokumentacją producenta oraz właściwymi przepisami krajowymi dotyczącymi bezpieczeństwa.
• Podczas prac przy zaworze lub współpracującym siłowniku istnieje zagrożenie obrażeń i uszkodzenia mienia spowodowane ciśnieniem instalacji, napięciem elektrycznym oraz pracującym urządzeniem.
• Przed rozpoczęciem prac serwisowych należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem zaworu siłownik obrotowy musi być prawidłowo zamontowany.
• Zawór należy stosować wyłącznie w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, w obiegach zamkniętych, z dopuszczalnymi czynnikami: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi.
• Nie stosować z czynnikami opartymi na mrówczanie potasu, takimi jak Hycool lub Temper, ponieważ mogą powodować wycieki przy trzpieniu.
• Przestrzegać dopuszczalnych parametrów pracy: klasa ciśnienia PN40, temperatura czynnika od -10 °C do 120 °C. Ciśnienie robocze i temperatura czynnika muszą być utrzymywane w zakresie określonym przez producenta.
• Należy zapewnić pracę bez kawitacji. Przekroczenie dopuszczalnej różnicy ciśnienia może przyspieszyć zużycie zaworu i powodować hałas. Dla cichej pracy producent zaleca maksymalną różnicę ciśnienia ≤ 200 kPa.
• W instalacjach wody chłodniczej należy zapewnić odpowiednie przeciwciśnienie za zaworem, aby zapobiec kawitacji.
• Przed zaworem zaleca się montaż filtra zanieczyszczeń w celu zwiększenia niezawodności działania.
• Zawór montować zgodnie z oznaczonym na korpusie kierunkiem przepływu. Nieprawidłowy kierunek montażu może spowodować nieprawidłową pracę instalacji.
• Połączenia hydrauliczne wykonywać z użyciem gwintów zgodnych z ISO 7-1: zawór z gwintem wewnętrznym Rp, rurociąg z gwintem zewnętrznym R.
• Nie stosować nadmiernej ilości pakuł ani taśmy PTFE oraz nie dokręcać gwintu rurowego do samego końca, ponieważ może to spowodować nieszczelność lub uszkodzenie połączenia.
• Podczas dokręcania i odkręcania używać klucza kontrującego na króćcu zaworu, do którego przykręcana lub odkręcana jest rura.
• Produkt należy montować wyłącznie w dopuszczalnej pozycji montażowej określonej przez producenta. Należy pozostawić minimalną przestrzeń montażową umożliwiającą podłączenie, pracę i serwis.
• Zawór nie wymaga konserwacji. Wszelkie czynności wykonywać zgodnie z dokumentacją producenta.
• Stosowanie siłowników lub innych produktów niewymienionych przez producenta jako współpracujące może prowadzić do nieprawidłowej pracy i utraty gwarancji.
