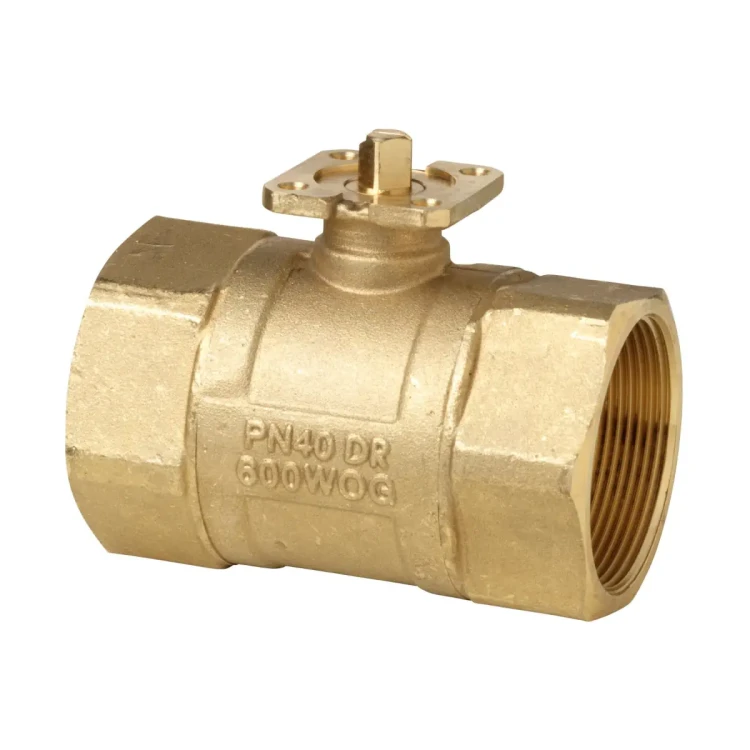

VAI60.50-96 Zawór kulowy przelotowy odcinający, DN50, kvs 96 m3/h, współpracuje z GLB..9E, GMA..9E, przyłącza Rp2

VAI60.50-96 to zawór kulowy przelotowy odcinający z serii Siemens ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) w obiegach zamkniętych. Zawór pracuje w klasie ciśnienia PN 40, posiada przyłącza z gwintem wewnętrznym Rp (ISO 7-1), a dzięki kątowi obrotu 90° może być sterowany siłownikiem obrotowym. Wersja DN 50 oferuje kvs 96 m³/h i wykonana jest z mosiądzu DZR CW602N (odpornego na odcynkowanie).

Najważniejsze cechy

• Producent: Siemens
• Model: VAI60.50-96
• Typ: zawór kulowy przelotowy odcinający
• Zastosowanie: instalacje HVAC, obiegi zamknięte
• Średnica nominalna: DN 50
• Współczynnik kvs: 96 m³/h
• Klasa ciśnienia: PN 40 (wg ISO 7268)
• Przyłącza: gwint wewnętrzny Rp 2 (wg ISO 7-1)
• Kąt obrotu: 90°
• Korpus: mosiądz kuty na gorąco DZR CW602N
• Kula: mosiądz DZR CW602N, chromowana
• Dławica uszczelniająca: pierścienie EPDM

Zastosowanie i medium

• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura czynnika: -10…120 °C

Uwaga dotycząca doboru czynnika: stosowanie zaworów kulowych z czynnikami opartymi na mrówczanie potasu (np. Hycool, Temper) może powodować wycieki przy trzpieniu.

Szczelność

• Stopień nieszczelności kanału regulacyjnego: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 5

Siłowniki współpracujące (dla VAI60.50-96)

Zawór może współpracować z elektromechanicznymi siłownikami obrotowymi:

• GMA..9E.. (ze sprężyną powrotną)
• GLB..9E.. (bez sprężyny powrotnej)

• Maks. dopuszczalna różnica ciśnienia w kanale regulacyjnym (Δpmax): 600 kPa (dla GMA..9E.. i GLB..9E..)
• Maks. różnica ciśnienia zamykająca (Δps): 600 kPa (dla GMA..9E.. i GLB..9E..)

Jeśli wymagana jest cicha praca, zalecana maksymalna dopuszczalna różnica ciśnienia na zaworze wynosi ≤ 200 kPa.

Montaż i wskazówki instalacyjne

• Rekomendowane miejsce montażu: na powrocie (niższe temperatury sprzyjają trwałości uszczelnienia trzpienia).
• Kierunek przepływu: montować zgodnie ze strzałką kierunku przepływu na korpusie.
• Połączenia hydrauliczne: stosować śrubunki zgodne z ISO 7-1 (zawór: Rp, rurociąg: R).
• Zapobieganie nieszczelnościom: nie stosować zbyt dużo pakuł ani taśmy PTFE; nie dokręcać gwintu rurowego do „samego końca”; używać klucza kontrującego na króćcu zaworu.
• Zalecenie: przed zaworem zainstalować filtr zanieczyszczeń.

Wyposażenie dodatkowe (opcjonalnie)

• ALJ100 (S55846-Z115) – adapter termiczny do zaworów kulowych.

• Nie stosować adaptera termicznego ALJ100 z siłownikami GMA na 230 V AC.
• Nie stosować adaptera termicznego ALJ100 z siłownikami GMA z przełącznikami pomocniczymi na 230 V AC.

Dane techniczne

• Klasa ciśnienia: PN 40
• Przyłącza: gwint wewnętrzny Rp wg ISO 7-1 (Rp 2)
• DN / kvs: DN 50 / 96 m³/h
• Kąt obrotu: 90°
• Temperatura czynnika: -10…120 °C
• Materiał korpusu: mosiądz DZR CW602N
• Materiał kuli: mosiądz DZR CW602N, chromowany
• Materiał trzpienia: mosiądz DZR CW602N
• Uszczelnienia: EPDM
• Dyrektywa ciśnieniowa: PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2; bez oznakowania CE zgodnie z art. 3, par. 3 – ogólnie uznana praktyka inżynierska)
• Zgodność: EAC

Wymiary i masa (VAI60.50-96)

• Rp: 2
• B: 67 mm
• C: 74 mm
• L1: 58,1 mm
• L2: 116,2 mm
• H1: 52,8 mm
• H2: 62,8 mm
• Waga: 1,74 kg
• Wymagana przestrzeń montażowa H (z siłownikiem): > 335 mm (dla GMA..9E.. i GLB..9E..)

Podsumowanie

Siemens VAI60.50-96 to solidny zawór kulowy odcinający DN 50 o wysokiej przepustowości kvs 96 m³/h, przeznaczony do pracy w instalacjach HVAC w obiegach zamkniętych. Korpus z mosiądzu DZR CW602N, kąt obrotu 90° oraz możliwość współpracy z siłownikami obrotowymi GMA..9E.. i GLB..9E.. sprawiają, że jest to praktyczne rozwiązanie do niezawodnego odcinania przepływu w aplikacjach grzewczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych jako zawór kulowy przelotowy odcinający do obiegów zamkniętych.
• Zgodność z dyrektywą ciśnieniową PED 2014/68/EU; osprzęt ciśnieniowy dla grupy płynów 2. Produkt posiada zgodność EAC.
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035.
• Nie stosować z czynnikami opartymi na mrówczanie potasu, takimi jak Hycool lub Temper, ponieważ mogą powodować wycieki przy trzpieniu.
• Temperatura czynnika roboczego: od -10 °C do +120 °C. Ciśnienie robocze i temperatura pracy muszą być utrzymywane zgodnie z ISO 7005 oraz obowiązującymi lokalnymi przepisami.
• Klasa ciśnienia zaworu: PN 40. Przed doborem i montażem należy sprawdzić dopuszczalne parametry pracy dla konkretnej instalacji.
• Montaż, uruchomienie i serwis wykonywać zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa.
• Podczas prac serwisowych wyłączyć pompę i napięcie zasilające współpracującego siłownika, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia układu.
• W razie potrzeby odłączyć przewody elektryczne od zacisków siłownika. Przed ponownym uruchomieniem siłownik musi być prawidłowo zamontowany.
• Zawór należy montować wyłącznie zgodnie z prawidłowym kierunkiem przepływu oznaczonym na korpusie zaworu.
• Połączenia hydrauliczne wykonywać wyłącznie z gwintami zgodnymi z ISO 7-1: zawór z gwintem wewnętrznym Rp, rurociąg z gwintem zewnętrznym R.
• Nie stosować nadmiernej ilości pakuł ani taśmy PTFE. Nie dokręcać gwintu rurowego do „samego końca”. Klucz kontrujący umieszczać na zaworze przy króćcu, do którego rura ma być przykręcana lub odkręcana.
• Należy zapewnić pracę bez kawitacji. Przekroczenie dopuszczalnych różnic ciśnienia może przyspieszyć zużycie zaworu oraz powodować hałas i uszkodzenia instalacji.
• Dla zwiększenia niezawodności działania zaleca się montaż filtra zanieczyszczeń przed zaworem.
• Produkt nie wymaga konserwacji, jednak wszelkie czynności kontrolne i serwisowe należy wykonywać wyłącznie po bezpiecznym odłączeniu instalacji od ciśnienia i źródeł zasilania współpracujących elementów.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi i obowiązującymi przepisami dotyczącymi odpadów i elementów instalacji technicznych.
