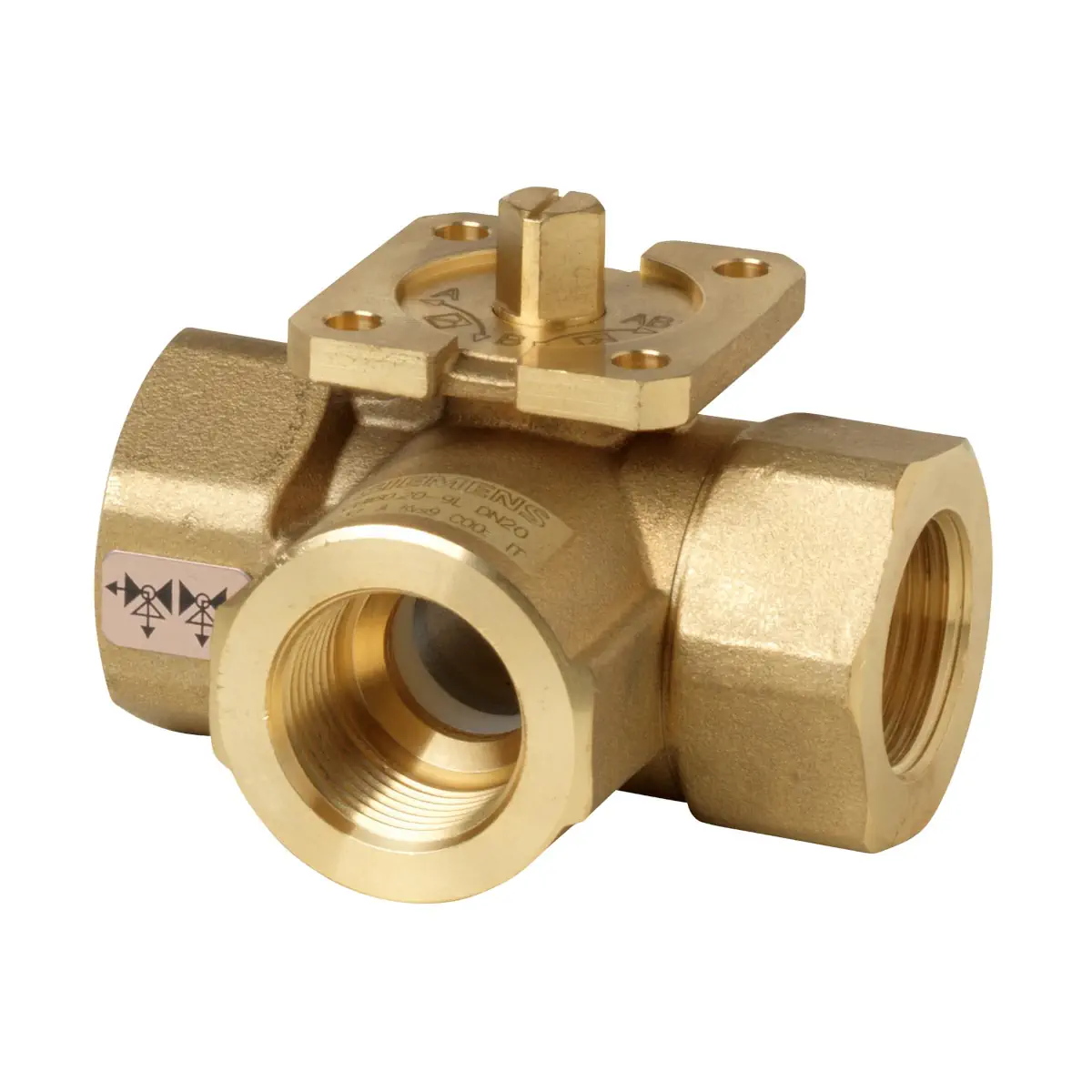

VBI60.15-12T Zawór kulowy trójdrogowy przełączający, DN15, kvs 12 m3/h, współpracuje z GLB..9E, GMA..9E, GSD..9A, GQD..9A, przyłącza Rp½

VBI60.15-12T to trójdrogowy zawór kulowy przełączający (kształt T) z serii Siemens ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych w obiegach zamkniętych. Zawór pracuje w klasie ciśnienia PN40, posiada przyłącza z gwintem wewnętrznym Rp (wg ISO 7-1) i realizuje przełączanie przepływu w zakresie 90°. Wersja DN 15 oferuje kvs = 12 m³/h.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VBI60.15-12T
• Typ: zawór kulowy trójdrogowy przełączający (T)
• Zastosowanie: instalacje HVAC, obiegi zamknięte
• DN: 15
• kvs: 12 m³/h
• Klasa ciśnienia: PN 40 (wg ISO 7268)
• Przyłącza: gwint wewnętrzny Rp wg ISO 7-1
• Kąt obrotu: 90°
• Temperatura czynnika: -10…120 °C
• Stopień nieszczelności kanału regulacyjnego: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 4
• Stopień nieszczelności obejścia: < 1%
• Materiały (korpus / kula / trzpień): mosiądz CW602N (DZR), kula chromowana; uszczelnienia trzpienia: EPDM
• Siłowniki współpracujące: GQD..9A, GMA..9E (ze sprężyną powrotną) oraz GSD..9A, GDB..9E, GLB..9E (bez sprężyny powrotnej)
• Trwałość i montaż: konstrukcja bezobsługowa; niskie momenty obrotowe; montaż siłownika możliwy bez użycia narzędzi (łączniki montażowe fabrycznie montowane na siłownikach)

Zastosowanie

VBI60.15-12T stosuje się jako zawór kulowy przełączający w instalacjach wody grzewczej, chłodniczej oraz wody gorącej, a także w układach z środkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035).

Funkcja przełączania (T) i kierunek przepływu

Zawór posiada króćce A, B i AB i pracuje jako zawór przełączający z obrotem o 90°:

• Położenie fabryczne: A – AB = 100%, B – AB = 0%
• Po obrocie o 90°: A – AB = 0%, B – AB = 100%

Podczas montażu należy upewnić się, że zawór jest zainstalowany zgodnie z oznaczeniem kierunku przepływu umieszczonym na korpusie.

Dobór i warunki pracy (hałas / kawitacja)

• Δpmax (maks. dopuszczalna różnica ciśnienia na zaworze w całym zakresie wysterowania) dobiera się zgodnie z wymaganiami aplikacji oraz zastosowanym siłownikiem.
• Jeśli wymagana jest cicha praca, zalecana maksymalna różnica ciśnienia na zaworze wynosi ≤ 200 kPa.
• Aby ograniczyć ryzyko kawitacji, nie należy przekraczać dopuszczalnych różnic ciśnienia oraz należy zapewnić właściwe warunki ciśnienia statycznego w instalacji.

Urządzenia współpracujące (siłowniki)

• Zalecane siłowniki obrotowe do zaworów kulowych: GSD..9A, GQD..9A, GDB..9E, GMA..9E, GLB..9E
• Dodatkowe funkcje (np. przełączniki pomocnicze, potencjometry): możliwe poprzez zastosowanie standardowych siłowników do przepustnic powietrza z odpowiednim zestawem montażowym ASK77.x.

Akcesoria (opcjonalnie)

• ALJ100 (S55846-Z115) – adapter termiczny do zaworów kulowych (zalecany w miejscach narażonych na kondensację).
• Ograniczenia bezpieczeństwa: nie stosować adaptera termicznego ALJ100 z siłownikami GMA na 230 V AC ani z siłownikami GMA z przełącznikami pomocniczymi na 230 V AC.

Dane techniczne

• Model: VBI60.15-12T
• Funkcja: trójdrogowy zawór kulowy przełączający (T)
• DN: 15
• kvs: 12 m³/h
• Klasa ciśnienia: PN 40
• Temperatura czynnika: -10…120 °C
• Kąt obrotu: 90°
• Przyłącza: gwint wewnętrzny Rp 1/2 (wg ISO 7-1)
• Stopień nieszczelności kanału regulacyjnego: EN 60534-4 L/1, ulepszona klasa 4
• Nieszczelność obejścia: < 1%
• Materiały: korpus CW602N (DZR), kula CW602N (DZR) chromowana, trzpień CW602N (DZR), uszczelnienia EPDM
• Masa: 0,31 kg

Wymiary (VBI60.15-12T)

• D: 42 mm
• B: 26 mm
• C: 34 mm
• C1: 49,5 mm
• L1: 33,3 mm
• L2: 66,6 mm
• H1: 27,6 mm
• H2: 37,6 mm

Wskazówki montażowe

• Zawór kulowy i siłownik obrotowy można zmontować na obiekcie w prosty sposób – bez specjalnych narzędzi i czynności nastawczych.
• Dla połączeń gwintowych stosować elementy zgodne z ISO 7-1: zawór = Rp, rurociąg = R.
• W celu zwiększenia niezawodności zaleca się montaż filtra zanieczyszczeń przed zaworem.

Podsumowanie

Siemens VBI60.15-12T to kompaktowy, wytrzymały zawór kulowy trójdrogowy przełączający o parametrach DN 15, kvs 12 m³/h, PN40 i przyłączach Rp 1/2. Przełączanie w zakresie 90°, wodoszczelność kanału regulacyjnego (EN 60534-4 L/1, ulepszona klasa 4) oraz kompatybilność z dedykowanymi siłownikami obrotowymi Siemens sprawiają, że jest to sprawdzone rozwiązanie do aplikacji HVAC w obiegach zamkniętych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych jako zawór kulowy trójdrogowy przełączający, wyłącznie do obiegów zamkniętych.
• Klasa ciśnienia PN 40. Dopuszczalna temperatura czynnika: od -10 °C do +120 °C. Ciśnienie robocze i temperatura pracy muszą być utrzymywane w granicach określonych przez producenta oraz zgodnie z lokalnymi przepisami.
• Zgodność EAC. Zgodnie z dokumentacją producenta zawór podlega dyrektywie PED 2014/68/UE jako osprzęt ciśnieniowy; dla tego typu zaworów bez oznakowania CE zgodnie z art. 3 ust. 3.
• Nie utylizować produktu z odpadami komunalnymi. Utylizację przeprowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Montaż i serwis wykonywać zgodnie z instrukcją producenta oraz krajowymi przepisami bezpieczeństwa.
• Podczas prac serwisowych przy zaworze lub współpracującym siłowniku należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia instalacji. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem zaworu współpracujący siłownik musi być prawidłowo zamontowany.
• Zawór montować wyłącznie w dopuszczonej pozycji montażowej i zgodnie z oznaczonym na korpusie kierunkiem przepływu. Nieprawidłowy montaż może spowodować nieprawidłowe działanie instalacji.
• Połączenia hydrauliczne wykonywać z użyciem odpowiednich gwintów zgodnych z ISO 7-1. Nie stosować nadmiernej ilości pakuł ani taśmy PTFE, nie dokręcać gwintu rurowego do „samego końca”, a przy skręcaniu lub rozkręcaniu używać klucza kontrującego na króćcu zaworu.
• Aby zwiększyć niezawodność działania, przed zaworem należy zainstalować filtr zanieczyszczeń.
• Należy zapewnić warunki pracy bez kawitacji. Przekroczenie dopuszczalnej różnicy ciśnienia może przyspieszyć zużycie kuli i gniazda zaworu oraz powodować hałas i uszkodzenia.
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi. Zalecana jakość wody wg VDI 2035.
• Nie stosować z czynnikami opartymi na mrówczanie potasu, takimi jak Hycool lub Temper, ponieważ mogą powodować wycieki przy trzpieniu.
• Produkt nie wymaga konserwacji. Wszelkie czynności montażowe i eksploatacyjne wykonywać zgodnie z dokumentacją producenta.
• Parametry techniczne obowiązują wyłącznie przy stosowaniu kompatybilnych siłowników i akcesoriów wskazanych przez producenta; użycie produktów innych producentów może powodować nieprawidłową pracę i utratę gwarancji.
