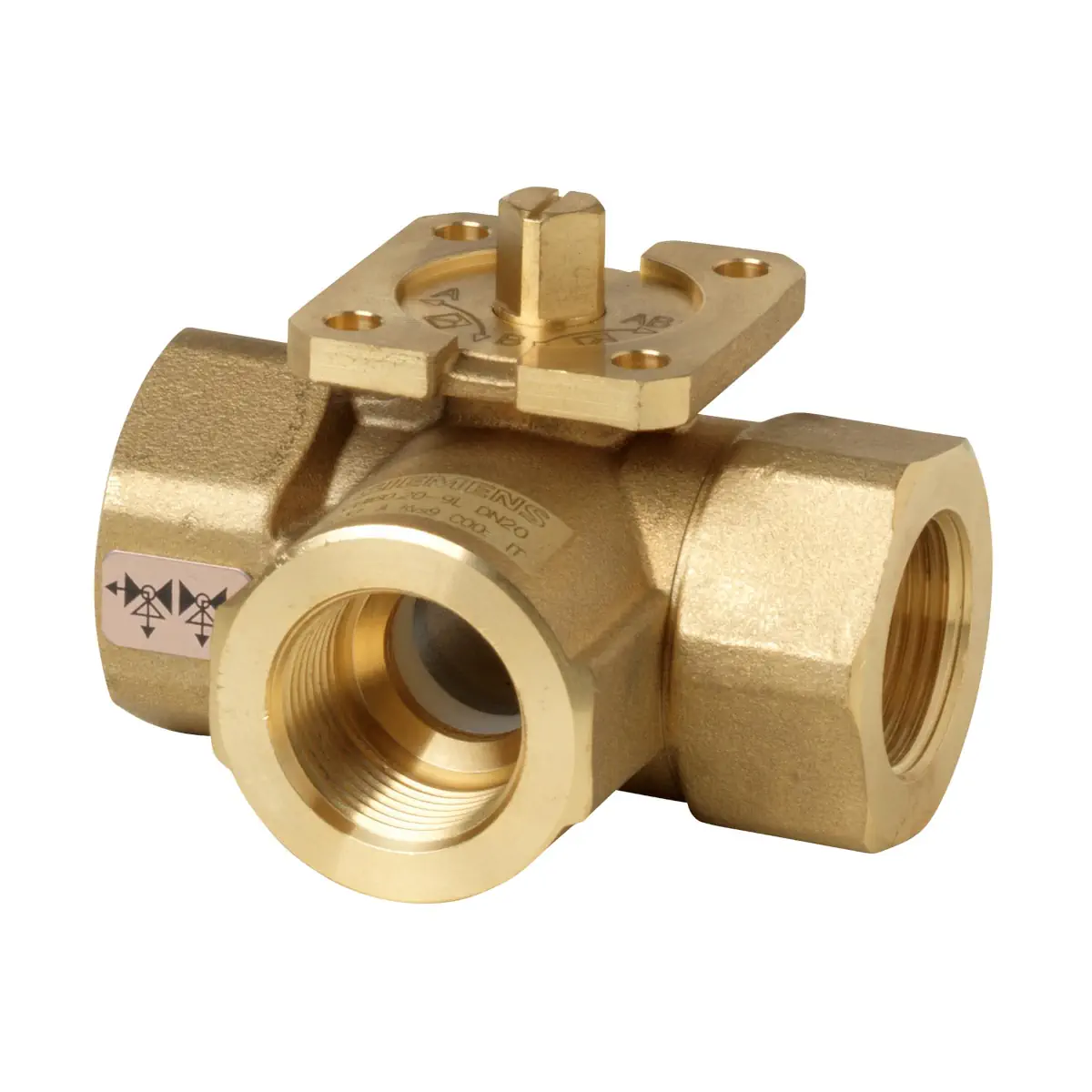

VBI60.15-5L Zawór kulowy trójdrogowy przełączający, DN15, kvs 5 m3/h, współpracuje z GLB..9E, GMA..9E, GSD..9A, GQD..9A, przyłącza Rp½

VBI60.15-5L to trójdrogowy zawór kulowy przełączający (kształt L) z serii Siemens ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) w obiegach zamkniętych. Zawór ma klasę ciśnienia PN40, przyłącza z gwintem wewnętrznym Rp oraz przełączanie realizowane obrotem 90°. Konstrukcja oparta na mosiądzu CW602N (DZR) i chromowanej kuli zapewnia trwałą, bezobsługową pracę oraz niskie momenty obrotowe podczas przełączania.

Najważniejsze cechy

• Producent: Siemens
• Model: VBI60.15-5L
• Typ: zawór kulowy 3-drogowy przełączający (kształt L)
• Zastosowanie: instalacje HVAC, obieg zamknięty
• DN: 15
• Kvs: 5 m³/h
• Klasa ciśnienia: PN 40 (wg ISO 7268)
• Przyłącza: gwint wewnętrzny Rp 1/2 (wg ISO 7-1)
• Kąt obrotu: 90°
• Materiały: korpus/ kula/ trzpień z mosiądzu CW602N (DZR), kula chromowana
• Uszczelnienie dławicy: pierścienie EPDM

Zastosowanie

VBI60.15-5L służy do przełączania przepływu wody w układach grzewczych i chłodniczych, np. do przełączania między dwoma gałęziami instalacji. Zawór jest dopuszczony do pracy z mediami:

• woda chłodnicza,
• woda grzewcza,
• woda gorąca,
• woda ze środkami przeciwzamarzaniowymi,

Zalecenie: jakość wody wg VDI 2035.

Uwaga: stosowanie zaworów z czynnikami opartymi na mrówczanie potasu (np. Hycool, Temper) może powodować wycieki przy trzpieniu.

Funkcja przełączania (kształt L)

Zawór posiada króćce A, B oraz AB i przełącza przepływ obrotem o 90°:

• Położenie fabryczne: B – AB = 100%
• Po obrocie o 90° (zgodnie z ruchem wskazówek zegara): A – B = 100%

Współpraca z siłownikami

VBI60.15-5L może współpracować z elektromechanicznymi siłownikami obrotowymi:

• ze sprężyną powrotną: GQD..9A, GMA..9E
• bez sprężyny powrotnej: GSD..9A, GDB..9E, GLB..9E

• Δp_max: 350 kPa
• Cicha praca (zalecenie): maks. dopuszczalna różnica ciśnienia ≤ 200 kPa

Szczelność i parametry pracy

• Stopień nieszczelności: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 4 (dla torów przełączania)
• Temperatura czynnika: -10…120°C
• Ciśnienie robocze: wg ISO 7005 w dozwolonym zakresie temperatury czynnika

Do czynników o temperaturze ≤ 0°C zatwierdzone są tylko siłowniki GLB.., GLD.. i GMA...

Dane techniczne (materiały)

• Korpus zaworu: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Kula: mosiądz DZR CW602N, chromowany
• Trzpień: mosiądz DZR CW602N
• Dławica uszczelniająca: pierścienie EPDM

Wymiary i masa

• DN: 15
• Przyłącza: Rp 1/2
• B: 26 mm
• C: 34 mm
• C1: 49,5 mm
• D: 42 mm
• L1: 33,3 mm
• L2: 66,6 mm
• H1: 27,6 mm
• H2: 37,6 mm
• Masa zaworu: 0,32 kg

Montaż i wskazówki instalacyjne

• Stosować śrubunki zgodne z ISO 7-1: zawór (gwint wewnętrzny) = Rp, rurociąg (gwint zewnętrzny) = R.
• Nie stosować zbyt dużo pakuł ani taśmy PTFE oraz nie dokręcać gwintu rurowego do „samego końca”.
• Klucz kontrujący umieszczać na zaworze przy króćcu, do którego rura jest przykręcana/odkręcana.
• Zalecany montaż zaworu na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• Dla zwiększenia niezawodności działania zalecany filtr zanieczyszczeń przed zaworem.

Podsumowanie

Siemens VBI60.15-5L to solidny, trójdrogowy zawór kulowy przełączający DN15 o przepływie kvs 5 m³/h, z przyłączami Rp 1/2 i klasą PN40. Przełączanie w zakresie 90°, bezobsługowa konstrukcja z mosiądzu CW602N (DZR) oraz kompatybilność z dedykowanymi siłownikami obrotowymi Siemens czynią go praktycznym wyborem do przełączania obiegów w nowoczesnych instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór kulowy trójdrogowy przełączający VBI60.15-5L jest osprzętem ciśnieniowym zgodnym z PED 2014/68/EU dla grupy płynów 2; zgodnie z dokumentacją nie podlega oznakowaniu CE na podstawie art. 3 ust. 3.
• Produkt posiada zgodność EAC.
• Nie utylizować urządzenia z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Montaż i serwis wykonywać wyłącznie zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa.
• Podczas prac serwisowych przy zaworze i współpracującym siłowniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem zaworu siłownik obrotowy musi być prawidłowo zamontowany.
• Produkt jest przeznaczony do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, wyłącznie do obiegów zamkniętych.
• Stosować wyłącznie z dopuszczonymi czynnikami: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi, przy zalecanej jakości wody wg VDI 2035.
• Nie stosować z czynnikami opartymi na mrówczanie potasu, takimi jak Hycool czy Temper, ponieważ mogą powodować wycieki przy trzpieniu.
• Przestrzegać dopuszczalnego zakresu temperatury czynnika od -10 do 120°C oraz parametrów ciśnienia roboczego zgodnie z dokumentacją producenta i ISO 7005.
• Aby uniknąć kawitacji, hałasu i przyspieszonego zużycia zaworu, nie przekraczać dopuszczalnej różnicy ciśnienia i zapewnić odpowiednie warunki ciśnieniowe pracy instalacji.
• W instalacjach z wodą chłodniczą należy zapewnić odpowiednie przeciwciśnienie za zaworem, np. przez zastosowanie dodatkowego zaworu dławiącego.
• Przed zaworem zaleca się montaż filtra zanieczyszczeń w celu zwiększenia niezawodności działania.
• Zawór montować zgodnie z oznaczonym na korpusie kierunkiem przepływu oraz wyłącznie w dopuszczalnej pozycji montażu określonej przez producenta.
• Przy wykonywaniu połączeń hydraulicznych stosować gwinty zgodne z ISO 7-1: zawór Rp, rurociąg R. Nie stosować nadmiernej ilości pakuł ani taśmy PTFE oraz nie dokręcać gwintu rurowego do samego końca.
• Podczas dokręcania lub odkręcania połączeń używać klucza kontrującego na króćcu zaworu, do którego przykręcana lub odkręcana jest rura, aby nie uszkodzić korpusu i połączeń.
• Zawór nie wymaga konserwacji, jednak wszelkie czynności kontrolne i serwisowe należy wykonywać po bezpiecznym odcięciu instalacji od ciśnienia i po jej ostygnięciu.
• Dane techniczne i poprawność działania obowiązują wyłącznie przy stosowaniu kompatybilnych siłowników Siemens wskazanych w dokumentacji producenta; użycie produktów innych producentów powoduje utratę gwarancji.
