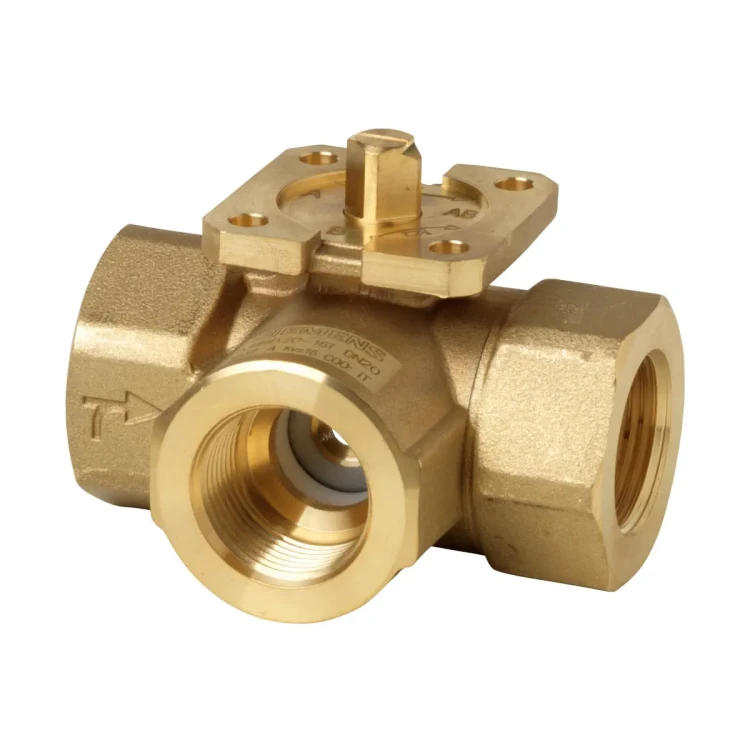

VBI60.20-16T Zawór kulowy trójdrogowy przełączający, DN20, kvs 16 m3/h, współpracuje z GLB..9E, GMA..9E, GSD..9A, GQD..9A, przyłącza Rp1

VBI60.20-16T to trójdrogowy zawór kulowy przełączający (kształt T) z serii Siemens ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych jako zawór odcinający/przełączający w obiegach zamkniętych. Zawór ma klasę ciśnienia PN40, przyłącza z gwintem wewnętrznym Rp wg ISO 7-1, a przełączenie realizowane jest obrotem o 90°.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VBI60.20-16T
• Typ: zawór kulowy trójdrogowy przełączający (kształt T)
• Średnica nominalna: DN 20
• Współczynnik kvs: 16 m³/h (przy Δp = 100 kPa, woda 5…30°C, zawór całkowicie otwarty)
• Klasa ciśnienia: PN 40 wg ISO 7268
• Przyłącza: gwint wewnętrzny Rp ¾ wg ISO 7-1
• Kąt obrotu: 90°
• Stopień nieszczelności kanału regulacyjnego: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 4
• Stopień nieszczelności obejścia: < 1%
• Korpus: mosiądz CW602N (DZR), kuty na gorąco, odporny na odcynkowanie

Zastosowanie

VBI60.20-16T jest przeznaczony do pracy w instalacjach HVAC jako zawór kulowy przełączający. Może pracować z mediami:

• woda chłodnicza,
• woda grzewcza,
• woda gorąca,
• woda ze środkami przeciwzamarzaniowymi

Zalecenie: jakość wody wg VDI 2035.

Przełączanie (kształt T) – zasada działania

Zawór przełącza przepływ pomiędzy króćcami poprzez obrót kuli o 90°:

• Położenie fabryczne: A – AB = 100%, B – AB = 0%
• Po obrocie o 90° (zgodnie ze wskazówkami zegara): A – AB = 0%, B – AB = 100%

Kierunek przepływu należy dobrać zgodnie z oznaczeniem (symbolem) na korpusie zaworu.

Współpracujące siłowniki

Zawór VBI60.20-16T może współpracować z elektromechanicznymi siłownikami obrotowymi:

• ze sprężyną powrotną: GQD..9A, GMA..9E
• bez sprężyny powrotnej: GSD..9A, GDB..9E, GLB..9E

Do aplikacji z dodatkowymi funkcjami (np. przełączniki pomocnicze, potencjometry) można stosować standardowe siłowniki obrotowe do przepustnic powietrza z odpowiednim zestawem montażowym.

Właściwości konstrukcyjne

• Zoptymalizowane przepływy umożliwiają dobór mniejszych zaworów kulowych.
• Niskie momenty obrotowe pozwalają na stosowanie mniejszych i tańszych siłowników obrotowych.
• Bezobsługowa konstrukcja oraz wysoka trwałość dzięki niskim oporom tarcia trzpienia i polerowanej kuli z chromowanego mosiądzu DZR.
• Prosty montaż: łączniki montażowe fabrycznie montowane na siłownikach pozwalają na montaż siłownika na zaworze bez użycia narzędzi.

Dane techniczne

• Klasa ciśnienia: PN 40 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005 w dozwolonym zakresie temperatury czynnika
• Temperatura czynnika: -10…120 °C
• Kąt obrotu: 90°
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi
• Materiał korpusu / kuli / trzpienia: mosiądz CW602N (DZR); kula chromowana
• Dławica uszczelniająca: pierścienie EPDM
• Dyrektywa ciśnieniowa: PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2)

Wymiary i masa (VBI60.20-16T)

• DN: 20
• Przyłącza: Rp ¾
• L1: 40,2 mm
• L2: 80,4 mm
• H1: 30,5 mm
• H2: 40,5 mm
• Masa: 0,74 kg

Wskazówki projektowe i montażowe

• Zalecenie montażu: na powrocie (niższe temperatury sprzyjają trwałości uszczelnienia trzpienia).
• Unikanie kawitacji: zapewnić warunki pracy bez kawitacji (nie przekraczać dopuszczalnych różnic ciśnienia wg charakterystyk i utrzymywać wymagane ciśnienia statyczne).
• Cicha praca: jeśli wymagana jest cicha praca, zalecana maksymalna różnica ciśnienia na zaworze ≤ 200 kPa.
• Filtr: dla zwiększenia niezawodności działania zalecany jest montaż filtra zanieczyszczeń przed zaworem.
• Połączenia gwintowe: stosować śrubunki zgodne z ISO 7-1 (zawór: Rp, rurociąg: R); nie stosować nadmiernej ilości pakuł/taśmy PTFE i nie dokręcać gwintu rurowego do „samego końca”.

Podsumowanie

Siemens VBI60.20-16T to solidny trójdrogowy zawór kulowy przełączający PN40 z gwintem wewnętrznym Rp ¾, o kvs 16 m³/h, przeznaczony do obiegów zamkniętych w systemach HVAC. Zoptymalizowane przepływy i niskie momenty obrotowe ułatwiają dobór siłownika, a trwała konstrukcja z mosiądzu CW602N (DZR) oraz przełączanie realizowane obrotem o 90° sprawiają, że jest to praktyczne rozwiązanie do niezawodnego przełączania przepływu w instalacjach grzewczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens ACVATIX VBI60.20-16T – zawór kulowy trójdrogowy przełączający (kształt T), PN40, z przyłączami z gwintem wewnętrznym Rp 3/4 wg ISO 7-1, do obiegów zamkniętych instalacji HVAC.
• Zgodność EAC (Euroazjatycka zgodność).
• Produkt podlega dyrektywie ciśnieniowej PED 2014/68/EU jako osprzęt ciśnieniowy dla grupy płynów 2; zgodnie z dokumentacją dla tego typu nie jest oznaczany znakiem CE na podstawie art. 3 ust. 3.
• Nie utylizować z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Montaż i uruchomienie wykonywać wyłącznie zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa.
• Podczas prac serwisowych przy zaworze i współpracującym siłowniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem siłownik obrotowy musi być prawidłowo zamontowany.
• Produkt jest elementem instalacji ciśnieniowej. Nieprzestrzeganie zasad montażu i serwisu może spowodować obrażenia osób oraz uszkodzenie mienia wskutek ciśnienia w instalacji, napięcia elektrycznego lub pracy urządzenia.
• Stosować wyłącznie z dopuszczalnymi czynnikami: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035.
• Nie stosować z czynnikami opartymi na mrówczanie potasu (np. Hycool, Temper), ponieważ mogą powodować wycieki przy trzpieniu.
• Przestrzegać dopuszczalnego zakresu temperatury czynnika od -10 °C do +120 °C oraz warunków ciśnienia roboczego zgodnych z dokumentacją producenta i ISO 7005.
• Aby uniknąć kawitacji, hałasu i przyspieszonego zużycia zaworu, nie przekraczać dopuszczalnej różnicy ciśnienia podanej w dokumentacji; dla cichej pracy zalecana maksymalna różnica ciśnienia wynosi ≤ 200 kPa.
• W zastosowaniach z wodą chłodniczą należy zapewnić odpowiednie przeciwciśnienie za zaworem, np. przez zastosowanie dodatkowego zaworu dławiącego, aby ograniczyć ryzyko kawitacji.
• Przed zaworem zaleca się montaż filtra zanieczyszczeń w celu zwiększenia niezawodności działania.
• Montować wyłącznie zgodnie z prawidłowym kierunkiem przepływu oznaczonym na zaworze.
• Połączenia hydrauliczne wykonywać zgodnie z ISO 7-1: zawór z gwintem wewnętrznym Rp, rurociąg z gwintem zewnętrznym R. Nie stosować nadmiernej ilości pakuł ani taśmy PTFE, nie dokręcać gwintu rurowego do „samego końca”, a klucz kontrujący przykładać przy króćcu, do którego przykręcana lub odkręcana jest rura.
• Produkt należy montować wyłącznie w dopuszczonej pozycji montażowej pokazanej w dokumentacji producenta.
• Zawór nie wymaga konserwacji, jednak wszelkie czynności kontrolne i serwisowe należy wykonywać zgodnie z instrukcją producenta.
• Dane techniczne i bezpieczna praca w aplikacji są zapewnione wyłącznie przy stosowaniu współpracujących produktów Siemens wskazanych w dokumentacji; zastosowanie produktów innych producentów powoduje utratę gwarancji.
