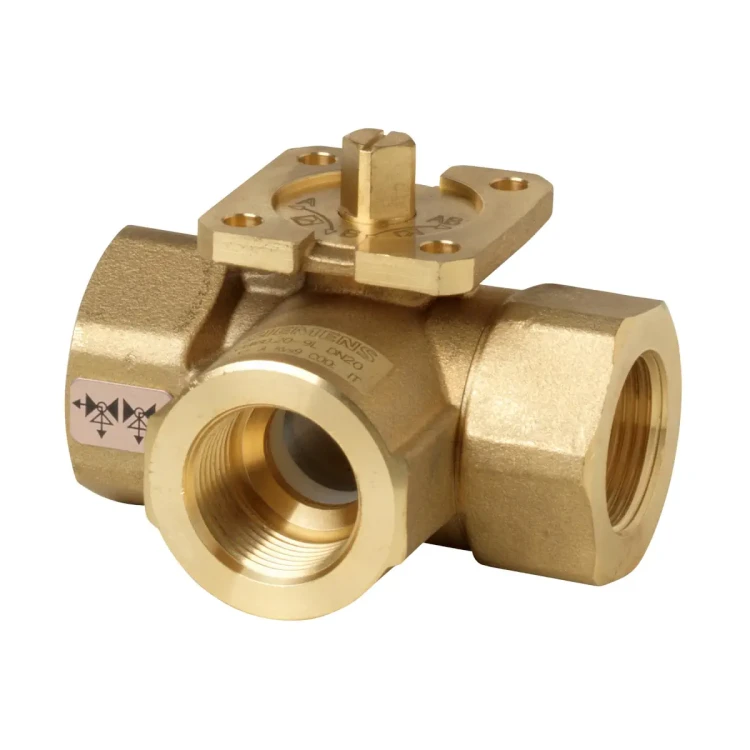

VBI60.20-9L Zawór kulowy trójdrogowy przełączający, DN20, kvs 9 m3/h, współpracuje z GLB..9E, GMA..9E, GSD..9A, GQD..9A, przyłącza Rp1

VBI60.20-9L to zawór kulowy trójdrogowy przełączający (układ L) z serii Siemens ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych jako zawór odcinający/przełączający w obiegach zamkniętych. Zawór ma klasę ciśnienia PN 40, przyłącza z gwintem wewnętrznym Rp (ISO 7-1) oraz pracuje z kątem obrotu 90°. Konstrukcja z mosiądzu CW602N (DZR) i chromowana kula zapewniają wysoką trwałość oraz niskie momenty obrotowe, co ułatwia dobór siłownika.

Najważniejsze cechy

• Producent: Siemens
• Model: VBI60.20-9L
• Typ zaworu: zawór kulowy 3-drogowy przełączający (L)
• Zastosowanie: instalacje HVAC, obiegi zamknięte
• Klasa ciśnienia: PN 40 (wg ISO 7268)
• DN: 20
• kvs: 9 m³/h
• Przyłącza: gwint wewnętrzny Rp ¾ (wg ISO 7-1)
• Kąt obrotu: 90°
• Korpus / kula / trzpień: mosiądz kuty na gorąco CW602N (DZR – odporny na odcynkowanie), kula chromowana
• Uszczelnienie: pierścienie EPDM
• Bezobsługowa konstrukcja oraz niskie opory tarcia (trwała praca i niskie momenty obrotowe)
• Nr magazynowy: BPZ:VBI60.20-9L

Zastosowanie

VBI60.20-9L jest przeznaczony do wody grzewczej, wody gorącej oraz wody chłodniczej (również z dodatkiem środków przeciwzamarzaniowych). Zalecana jakość wody: wg VDI 2035. Zawór projektowany jest do pracy w układach zamkniętych, typowych dla instalacji HVAC.

Kompatybilne siłowniki

Zawór może współpracować z elektromechanicznymi siłownikami obrotowymi:

• ze sprężyną powrotną: GQD..9A, GMA..9E
• bez sprężyny powrotnej: GSD..9A, GDB..9E, GLB..9E

Parametry pracy (medium i szczelność)

• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi
• Temperatura czynnika: -10…120 °C
• Szczelność kanału regulacyjnego: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 4
• Zalecenie dot. hałasu: jeśli wymagana jest cicha praca, zalecana maks. różnica ciśnienia na zaworze ≤ 200 kPa

Przełączanie i kierunek przepływu

Zawór przełącza kanały przy obrocie 90°. Należy montować zawór zgodnie z oznaczeniem kierunku przepływu na korpusie oraz zgodnie z oznaczeniami króćców A, B, AB.

• Położenie fabryczne: B – AB (AB – B) = 100%
• Po obrocie o 90° (zgodnie z ruchem wskazówek zegara): A – B (B – A) = 100%

Wymiary i masa (VBI60.20-9L)

• DN: 20
• Przyłącze: Rp ¾
• B: 39 mm
• C: 39,8 mm
• C1: 61,05 mm
• L1: 40,2 mm
• L2: 80,4 mm
• H1: 30,5 mm
• H2: 40,5 mm
• Masa zaworu: 0,73 kg
• Wymagana przestrzeń montażowa (H): > 300 mm (siłownik + minimalny odstęp serwisowy)

Montaż i wskazówki projektowe

• Montaż zaworu i siłownika: możliwy bez specjalnych narzędzi i bez czynności nastawczych; elementy dostarczane są osobno.
• Pozycja montażu: dopuszczalne pozycje zgodnie z zaleceniami producenta; nie należy montować z siłownikiem skierowanym w dół.
• Zalecenie: montaż zaworu na powrocie (korzystniejszy wpływ niższej temperatury na trwałość uszczelnienia trzpienia).
• Ochrona instalacji: przed zaworem zalecany filtr zanieczyszczeń.
• Zapobieganie nieszczelnościom połączeń: stosować śrubunki wg ISO 7-1 (zawór: Rp, rurociąg: R), nie stosować nadmiernej ilości pakuł/taśmy PTFE, nie dokręcać gwintu rurowego „do końca”, używać klucza kontrującego na króćcu.

Wyposażenie dodatkowe

• ALJ100 (S55846-Z115) – adapter termiczny do zaworów kulowych (opcjonalnie).
• Ważne ograniczenie: nie stosować adaptera termicznego ALJ100 z siłownikami GMA 230 V AC ani z siłownikami GMA z przełącznikami pomocniczymi 230 V AC.

Podsumowanie

Siemens VBI60.20-9L to solidny, trójdrogowy zawór kulowy przełączający DN 20 o przepływie kvs 9 m³/h, z przyłączami Rp ¾ i klasą PN 40. Dzięki trwałym materiałom (mosiądz CW602N DZR, kula chromowana), szczelności kanału regulacyjnego oraz obrotowi 90°, zawór sprawdza się jako niezawodny element przełączający w instalacjach HVAC pracujących w obiegach zamkniętych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór kulowy trójdrogowy przełączający do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, wyłącznie do obiegów zamkniętych.
• Klasa ciśnienia PN40. Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi. Temperatura czynnika: od -10 °C do 120 °C.
• Produkt podlega dyrektywie PED 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2. Dla tego typu zaworu nie przewidziano oznakowania CE zgodnie z art. 3 ust. 3 (ogólnie uznana praktyka inżynierska).
• Posiada zgodność EAC (Euroazjatycka zgodność).
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Montaż, podłączenie i uruchomienie wyłącznie zgodnie z instrukcją producenta oraz przez osoby posiadające odpowiednie kwalifikacje instalacyjne.
• Podczas prac serwisowych przy zaworze i współpracującym siłowniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• W razie potrzeby przed pracami montażowymi lub serwisowymi odłączyć przewody elektryczne od zacisków siłownika. Przed ponownym uruchomieniem siłownik musi być prawidłowo zamontowany.
• Nieprzestrzeganie zasad bezpieczeństwa może spowodować obrażenia osób i uszkodzenie mienia wskutek ciśnienia w instalacji, napięcia elektrycznego lub pracy urządzenia.
• Przestrzegać wszystkich krajowych i lokalnych przepisów bezpieczeństwa dotyczących montażu oraz eksploatacji osprzętu ciśnieniowego.
• Zawór montować wyłącznie w dopuszczalnej pozycji montażowej wskazanej przez producenta. Nie montować w pozycji niedozwolonej.
• Przed montażem upewnić się, że zawór instalowany jest zgodnie z oznaczonym na korpusie kierunkiem przepływu. Nieprawidłowy kierunek montażu może spowodować nieprawidłową pracę instalacji.
• Do połączeń hydraulicznych stosować wyłącznie gwinty zgodne z ISO 7-1: zawór z gwintem wewnętrznym Rp, rurociąg z gwintem zewnętrznym R.
• Nie stosować nadmiernej ilości pakuł ani taśmy PTFE. Nie dokręcać gwintu rurowego do „samego końca”. Klucz kontrujący przykładać przy króćcu, do którego rura jest przykręcana lub odkręcana.
• Aby zwiększyć niezawodność działania, przed zaworem zaleca się montaż filtra zanieczyszczeń.
• Należy zapewnić warunki pracy bez kawitacji. Przekroczenie dopuszczalnej różnicy ciśnienia może przyspieszyć zużycie zaworu i powodować hałas.
• W zastosowaniach z wodą chłodniczą należy zapewnić odpowiednie przeciwciśnienie za zaworem, np. przez zastosowanie dodatkowego zaworu dławiącego, aby ograniczyć ryzyko kawitacji.
• Nie stosować z czynnikami opartymi na mrówczanie potasu, takimi jak Hycool lub Temper, ponieważ mogą powodować wycieki przy trzpieniu.
• Produkt nie wymaga konserwacji, jednak wszelkie czynności kontrolne i serwisowe należy wykonywać zgodnie z dokumentacją producenta.
• Parametry techniczne i gwarancja obowiązują wyłącznie przy stosowaniu kompatybilnych siłowników i akcesoriów Siemens wskazanych przez producenta dla modelu VBI60.20-9L.
