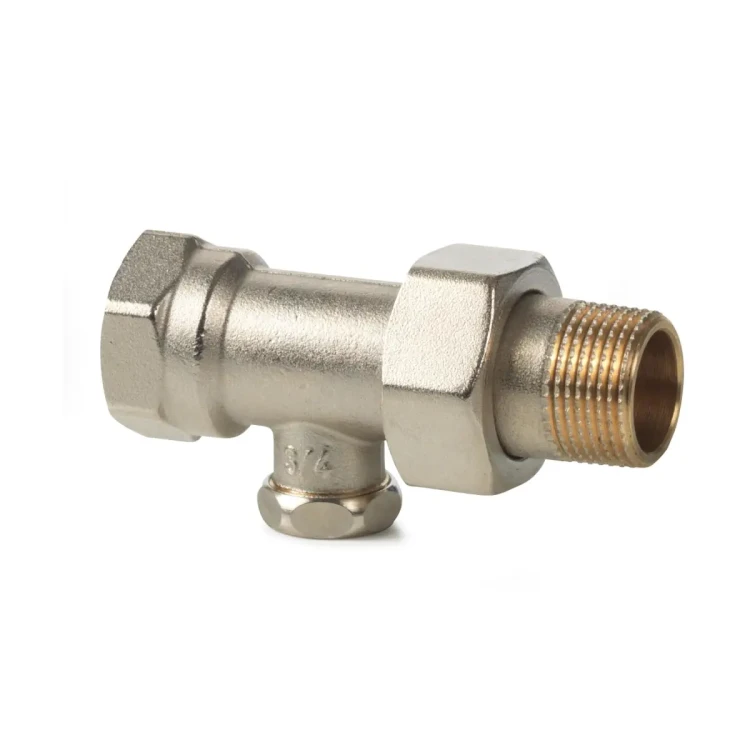

ADN10 Zawór grzejnikowy powrotny z mosiądzu ze zmienną nastawą kv, PN10, do 120 °C, wersja prosta, DN10, kvs 0..1,8 m3/h

Siemens ADN10 to grzejnikowy zawór powrotny (wersja prosta) z rodziny ACVATIX™, przeznaczony do 2-rurowych instalacji grzewczych. Zawór służy do odcięcia przepływu przez grzejnik podczas prac serwisowych lub wymiany grzejnika oraz do dławienia przepływu w celu hydraulicznego zrównoważenia instalacji. Wyposażony jest w nastawę wstępną wartości kv, zabezpieczoną metalowym kołpakiem.

Najważniejsze cechy

• Producent: Siemens
• Model: ADN10
• Typ: grzejnikowy zawór powrotny, wersja prosta
• Zastosowanie: 2-rurowe instalacje grzewcze (wodne)
• Średnica nominalna: DN10
• Nastawa wstępna: tak, z blokadą metalowym kołpakiem
• Zakres nastawy kv: 0…1,8 m³/h
• Materiał korpusu: mosiądz, matowy niklowany
• Przyłącza: gwint wewnętrzny i zewnętrzny (Rp/R) wg ISO 7/1
• Zgodność: EN 215-1

Zastosowanie

Zawór powrotny ADN10 stosowany jest w wodnych instalacjach grzewczych do:

• odcięcia przepływu wody przez grzejnik podczas prac serwisowych lub przy wymianie grzejnika,
• dławienia przepływu wody w celu hydraulicznego zrównoważenia instalacji, gdy zawory grzejnikowe nie posiadają nastawy wstępnej lub gdy stosowane są zawory sterowane ręcznie.

Budowa i działanie

Natężenie przepływu jest dławione poprzez obrót grzyba za pomocą klucza sześciokątnego 8 mm. Zawór dostarczany jest z nastawą ustawioną na pełne otwarcie.

Nastawa wstępna kv (ADN10)

Wartość kv określa przepływ objętościowy wody V₁₀₀ [m³/h] przy spadku ciśnienia na zaworze Δp_v100 = 1 bar.

Wartości kv w zależności od liczby obrotów grzyba

• 0,25 obrotu: 0,15 m³/h
• 0,5 obrotu: 0,35 m³/h
• 0,75 obrotu: 0,45 m³/h
• 1 obrót: 0,6 m³/h
• 1,5 obrotu: 0,9 m³/h
• 2 obroty: 1,2 m³/h
• 2,5 obrotu: 1,5 m³/h
• 3 obroty: 1,6 m³/h
• 3,5 obrotu: 1,7 m³/h
• 4 obroty: 1,8 m³/h
• kvs: 1,8 m³/h

Procedura ustawiania nastawy

• Zdjąć kołpak (w razie potrzeby użyć klucz SW12).
• Za pomocą klucza sześciokątnego 8 mm całkowicie zamknąć zawór (obrót zgodnie z ruchem wskazówek zegara).
• Ustawić wymaganą wartość kv, wykonując odpowiednią liczbę obrotów (obrót przeciwnie do ruchu wskazówek zegara).
• Założyć kołpak.

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda zimna i ciepła, mieszanina woda–glikol (zalecenie: jakość wody wg VDI 2035)
• Maks. temperatura czynnika: 120°C
• Dopuszczalne ciśnienie robocze: 1000 kPa (10 bar)
• Ciśnienie próbne: 1600 kPa (16 bar)
• Materiały: korpus / śrubunek / kołpak – mosiądz, matowy niklowany; pierścień – NBR
• Długość zabudowy: DIN 3842-1
• Pozycja montażu: dowolna
• Obsługa: bezobsługowy
• Naprawa: zawór nie podlega naprawie – wymiana w całości
• Zgodność RoHS: zgodny

Przyłącza i masa (ADN10)

• Gwint wewnętrzny: Rp 3/8 (wg ISO 7/1)
• Gwint zewnętrzny: R 3/8B (wg ISO 7/1)
• Gwint G: 5/8 (wg ISO 228/1)
• Masa: 0,150 kg

Podsumowanie

Siemens ADN10 to solidny, niklowany zawór powrotny DN10 do instalacji 2-rurowych, który umożliwia zarówno pewne odcięcie grzejnika, jak i precyzyjne zdławienie przepływu dzięki nastawie wstępnej kv (0…1,8 m³/h). Metalowy kołpak chroni nastawę, a regulacja odbywa się wygodnie kluczem sześciokątnym 8 mm.
