AEN15 Zawór grzejnikowy powrotny z mosiądzu ze zmienną nastawą kv, PN10, do 120 °C, wersja kątowa, DN15, kvs 0..2,5 m3/h

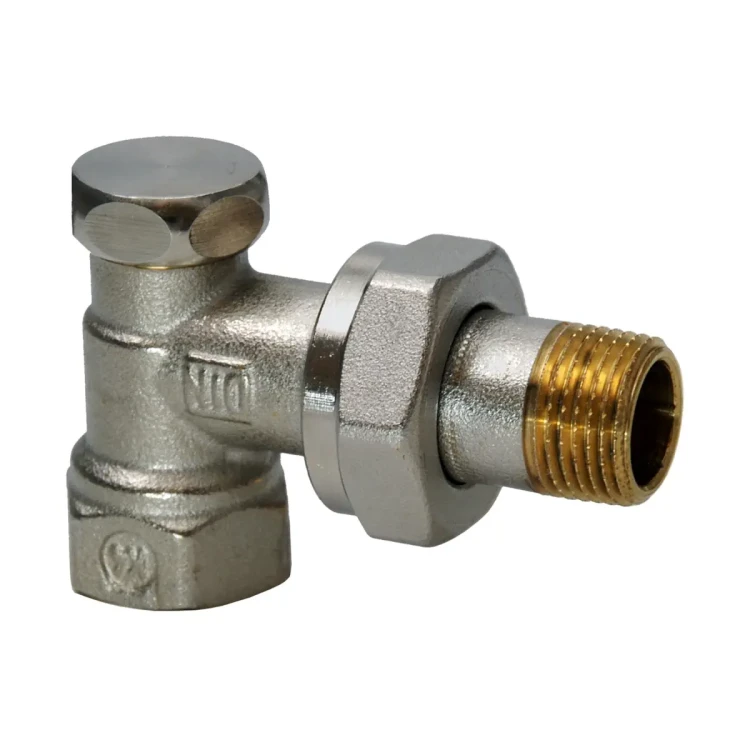

AEN15 to grzejnikowy zawór powrotny w wersji kątowej z serii ACVATIX™, przeznaczony do 2-rurowych instalacji grzewczych. Zawór umożliwia odcięcie przepływu przez grzejnik na czas serwisu oraz dławienie przepływu dzięki nastawie wstępnej wartości kv (zabezpieczonej metalowym kołpakiem). Korpus wykonano z mosiądzu o wykończeniu matowo niklowanym, a przyłącza zrealizowano jako gwint wewnętrzny Rp i zewnętrzny R zgodnie z ISO 7/1.

Najważniejsze cechy

• Producent: Siemens
• Model: AEN15
• Seria: ACVATIX™
• Typ: grzejnikowy zawór powrotny, wersja kątowa
• Zastosowanie: 2-rurowe instalacje grzewcze
• Średnica nominalna: DN15
• Nastawa wstępna: regulacja wartości kv, zabezpieczona metalowym kołpakiem
• Zakres nastawy kv: 0…2,5 m³/h
• kvs: 2,5 m³/h
• Materiał korpusu: mosiądz, matowy niklowany
• Gwinty przyłączy: Rp/R wg ISO 7/1
• Ciśnienie nominalne: PN10

Zastosowanie

Zawór AEN15 stosowany jest w wodnych instalacjach grzewczych do:

• odcięcia przepływu wody przez grzejnik podczas prac serwisowych lub przy wymianie grzejnika,
• dławienia przepływu w celu hydraulicznego zrównoważenia instalacji, gdy zawory grzejnikowe nie posiadają nastawy wstępnej lub gdy stosowane są zawory sterowane ręcznie.

Budowa i działanie

Natężenie przepływu może być dławione poprzez obrót grzyba za pomocą sześciokątnego klucza 8 mm. Zawór dostarczany jest z nastawą ustawioną na pełne otwarcie.

Procedura ustawiania nastawy wstępnej

• Zdjąć kołpak (w razie potrzeby użyć klucz SW12).
• Za pomocą klucza sześciokątnego 8 mm całkowicie zamknąć zawór (obrót zgodnie z ruchem wskazówek zegara).
• Ustawić wymaganą wartość kv, wykonując odpowiednią liczbę obrotów (obrót przeciwnie do ruchu wskazówek zegara) zgodnie z tabelą poniżej.
• Założyć kołpak.

Wartość kv w zależności od liczby obrotów grzyba (AEN15)

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda zimna i ciepła, mieszanina woda-glikol (zalecenie: jakość wody wg VDI 2035)
• Maks. temperatura czynnika: 120 °C
• Dopuszczalne ciśnienie robocze: 1000 kPa (10 bar)
• Ciśnienie próbne: 1600 kPa (16 bar)
• Korpus zaworu: mosiądz, matowy niklowany
• Śrubunek: mosiądz, matowy niklowany
• Kołpak: mosiądz, matowy niklowany
• Pierścień: NBR
• Długość zabudowy: DIN 3842-1
• Przyłącza gwintowane: gwint wewnętrzny Rp (wg ISO 7/1), gwint zewnętrzny R (wg ISO 7/1), gwint G (wg ISO 228/1)
• Zgodność RoHS: zgodny

Wymiary i przyłącza (AEN15)

• DN: 15
• Wymiary [mm]: l3 = 30, l4 = 57, B = 27, C = 36
• Gwinty [cale]: Rp = 1/2, R = 1/2B, G = 3/4
• Waga: 0,200 kg

Wyposażenie dodatkowe

Zawory i wyposażenie dodatkowe pakowane są oddzielnie. Do AEN15 dostępne są łączniki samozaciskowe AVN.. (do rur miedzianych i z miękkiej stali):

• AVN15-15: przyłącze od strony zaworu 1/2", przyłącze od strony instalacji Ø rury 15 mm
• AVN15-A16: przyłącze od strony zaworu 1/2", przyłącze od strony instalacji 16 × 2

Eksploatacja

• Pozycja montażu: dowolna
• Obsługa: zawór jest urządzeniem bezobsługowym
• Naprawa: zawór nie podlega naprawie – w razie uszkodzenia wymiana w całości

Podsumowanie

Siemens AEN15 to kątowy zawór powrotny grzejnikowy DN15 do instalacji 2-rurowych, wyposażony w nastawę wstępną kv (0…2,5 m³/h) ułatwiającą hydrauliczne zrównoważenie oraz wygodne odcięcie grzejnika na czas serwisu. Trwały, mosiężny korpus matowo niklowany i gwinty Rp/R wg ISO 7/1 czynią go solidnym elementem armatury powrotnej w instalacjach grzewczych.

Pliki do pobrania:
AEN15 Karta katalogowa
