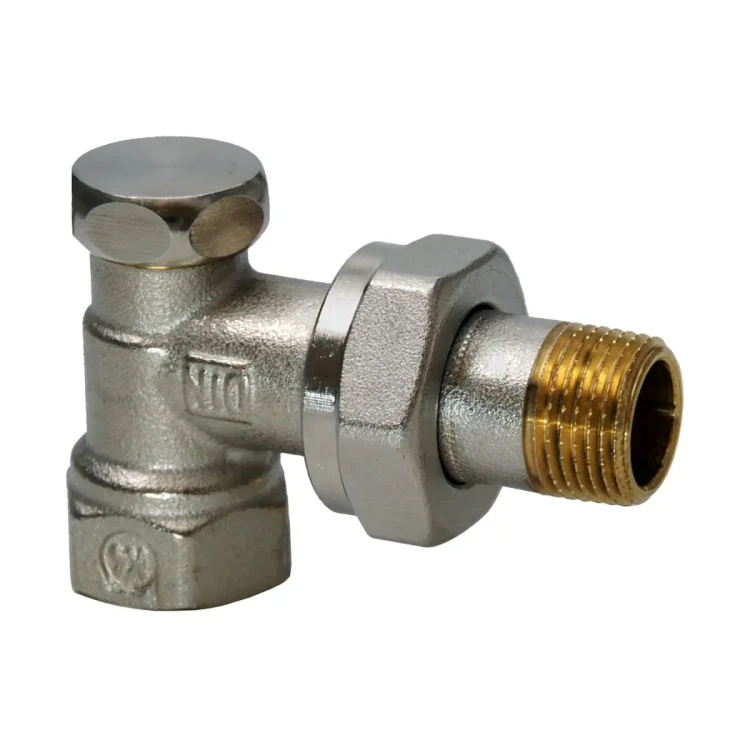

AEN20 Zawór grzejnikowy powrotny kątowy, PN10, DN20, kv 0..3,0 m3/h, przyłącza Rp/R 3/4

AEN20 to grzejnikowy zawór powrotny kątowy z serii ACVATIX™, przeznaczony do 2-rurowych instalacji grzewczych. Umożliwia odcięcie przepływu przez grzejnik na czas serwisu lub wymiany oraz dławienie przepływu w celu hydraulicznego zrównoważenia instalacji. Zawór ma nastawę wstępną wartości kv, zabezpieczoną metalowym kołpakiem, a korpus wykonany jest z mosiądzu, matowo niklowanego.

Najważniejsze cechy

• Producent: Siemens
• Model: AEN20
• Typ: grzejnikowy zawór powrotny, kątowy
• Zastosowanie: 2-rurowe instalacje grzewcze – odcięcie i dławienie przepływu przez grzejnik
• Średnica nominalna: DN20
• Zakres nastawy kv: 0…3,0 m³/h (kvs 3,0 m³/h)
• Nastawa wstępna: zabezpieczona metalowym kołpakiem
• Materiał korpusu: mosiądz, matowy niklowany
• Przyłącza gwintowane: gwint wewnętrzny Rp i zewnętrzny R wg ISO 7/1 oraz gwint G wg ISO 228/1

Zastosowanie

Zawór AEN20 stosowany jest w wodnych instalacjach grzewczych do:

• odcięcia przepływu wody przez grzejnik podczas prac serwisowych lub przy wymianie grzejnika,
• dławienia przepływu w celu hydraulicznego zrównoważenia instalacji w przypadku, gdy zawory grzejnikowe nie posiadają nastawy wstępnej lub gdy stosowane są zawory sterowane ręcznie.

Nastawa wstępna i regulacja przepływu

Natężenie przepływu jest dławione przez obrót grzyba za pomocą sześciokątnego klucza 8 mm. Zawory powrotne dostarczane są z nastawą ustawioną na pełne otwarcie.

Procedura ustawiania nastawy

• Zdjąć kołpak (w razie potrzeby użyć klucz SW12).
• Za pomocą sześciokątnego klucza 8 mm całkowicie zamknąć zawór (obrót zgodnie z kierunkiem ruchu wskazówek zegara).
• Ustawić wymaganą wartość kv wykonując odpowiednią liczbę obrotów (obrót przeciwnie do kierunku ruchu wskazówek zegara).
• Założyć kołpak.

Wartości kv dla AEN20 (w zależności od liczby obrotów grzyba)

• 0,25 obrotu: kv = 0,2 m³/h
• 0,5 obrotu: kv = 0,4 m³/h
• 0,75 obrotu: kv = 0,6 m³/h
• 1 obrót: kv = 0,8 m³/h
• 1,5 obrotu: kv = 1,3 m³/h
• 2 obroty: kv = 1,8 m³/h
• 2,5 obrotu: kv = 2,2 m³/h
• 3 obroty: kv = 2,4 m³/h
• 3,5 obrotu: kv = 2,6 m³/h
• 4 obroty: kv = 2,8 m³/h
• kvs (pełne otwarcie): 3,0 m³/h

Dane techniczne

• Norma: EN 215-1
• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda zimna i ciepła, mieszanina woda-glikol (zalecenie: jakość wody wg VDI 2035)
• Maks. temperatura czynnika: 120 °C
• Dopuszczalne ciśnienie robocze: 1000 kPa (10 bar)
• Ciśnienie próbne: 1600 kPa (16 bar)
• Materiały:
  • Korpus zaworu: mosiądz, matowy niklowany
  • Śrubunek: mosiądz, matowy niklowany
  • Kołpak: mosiądz, matowy niklowany
  • Pierścień: NBR
• Długość zabudowy: DIN 3842-1
• Zgodność RoHS: zgodny

Wymiary i przyłącza (AEN20)

• DN: 20
• Wymiary: l3 = 34 mm, l4 = 65 mm, B = 30 mm, C = 33 mm
• Gwinty: Rp = 3/4", R = 3/4B, G = 1"
• Masa: 0,280 kg

Podsumowanie

Siemens AEN20 to solidny, kątowy zawór powrotny DN20 do instalacji grzewczych 2-rurowych, umożliwiający zarówno odcięcie grzejnika, jak i precyzyjne dławienie przepływu dzięki nastawie wstępnej kv (do 3,0 m³/h). Matowo niklowany korpus z mosiądzu i zabezpieczona kołpakiem nastawa sprawiają, że jest to praktyczne rozwiązanie do serwisu i równoważenia hydraulicznego instalacji.
