VEN215 Zawór grzejnikowy z mosiądzu, PN10, 1..120 °C, wersja kątowa, wg DIN (długi), DN15, kvs 0,10..0,89 m3/h

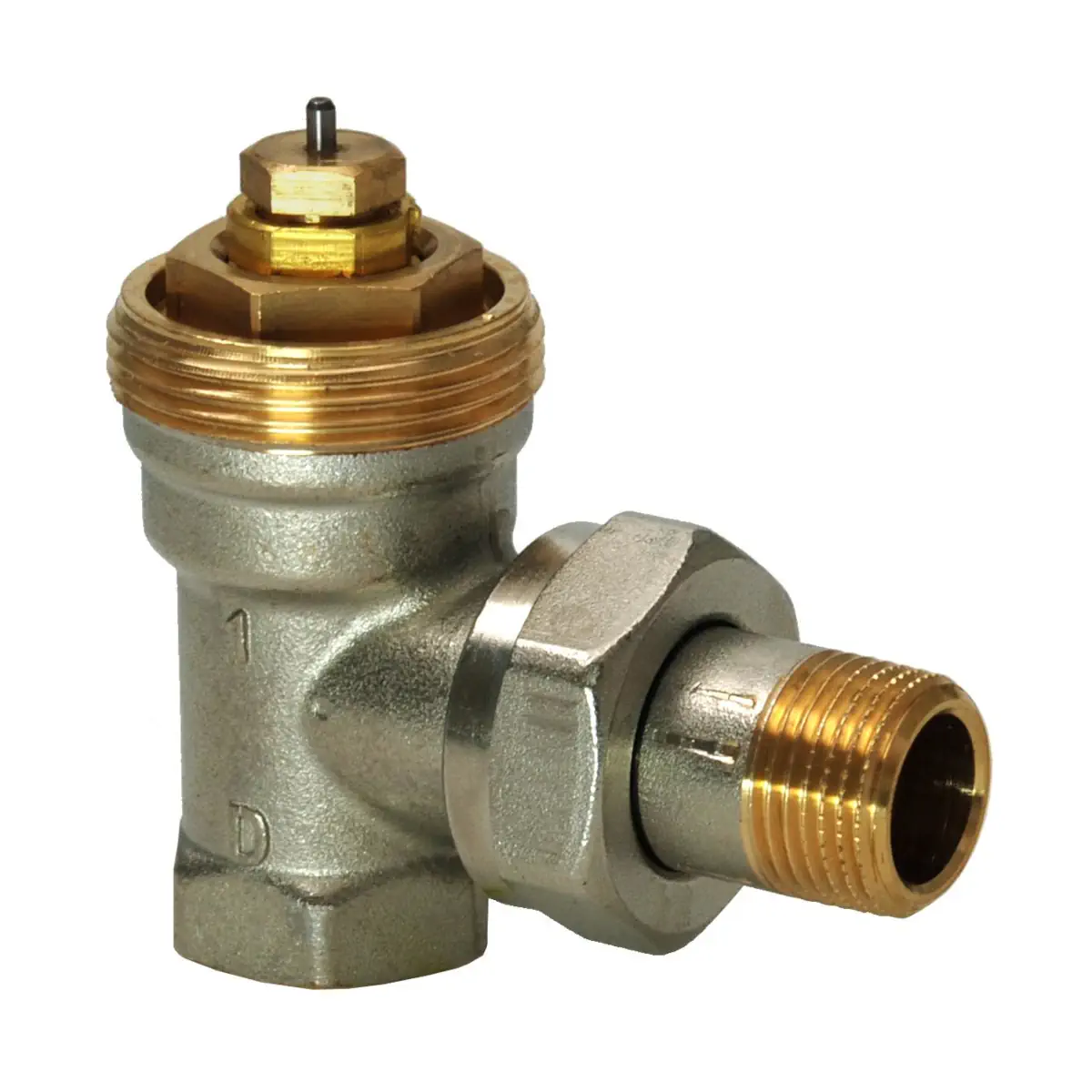

VEN215 to kątowy zawór grzejnikowy Siemens ACVATIX™, przeznaczony do 2-rurowych instalacji grzewczych (norma NF). Zawór posiada nastawę wstępną wartości kv, korpus z mosiądzu matowo niklowanego oraz przyłącza gwintowane Rp/R zgodnie z ISO 7/1. W komplecie dostarczany jest z pokrętłem / osłoną ochronną do ustawiania nastawy wstępnej.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VEN215
• Typ: zawór grzejnikowy kątowy z nastawą wstępną
• Zastosowanie: wodne instalacje grzewcze – regulacja i ograniczanie temperatury w pomieszczeniach/strefach
• Średnica nominalna: DN15
• Wartość kvs (bez siłownika): 0,89 m³/h
• Zgodność: EN 215 (EN 215-1)
• Dławica zaworu: wymienna podczas pracy instalacji (bez narzędzi)
• Materiał korpusu: mosiądz, matowy niklowany

Zastosowanie

VEN215 stosowany jest w wodnych instalacjach grzewczych do regulacji przepływu przez grzejnik, co pozwala ograniczać temperaturę w pojedynczych pomieszczeniach lub strefach. Zawór zalecany jest szczególnie tam, gdzie występują zyski ciepła lub wymagane są różne poziomy temperatury.

Budowa i działanie

Natężenie przepływu może mieć ustawioną nastawę wstępną dzięki kryzie zaworu. Nastawa wstępna ustawiana jest za pomocą osłony ochronnej, a pełen skok jest zagwarantowany niezależnie od ustawienia.

• Nastawa wstępna: 5 pozycji + N (pełne otwarcie)
• Ustawianie osłoną: możliwość obrotu osłony o 180°
• Uwaga montażowa: należy zwrócić uwagę na znak na korpusie zaworu od strony króćca wylotowego

Urządzenia współpracujące

• Głowice termostatyczne: RTN..
• Siłowniki elektromechaniczne: SSA131 / SSA331 / SSA161.05
• Siłowniki elektromechaniczne: SSA151.05HF / SSA161.05HF
• Siłowniki elektromechaniczne sterowane radiowo: SSA955
• Siłowniki elektrotermiczne: STA..40..

Nastawa wstępna – wartości kv

Wartość kv określa przepływ objętościowy wody przy spadku ciśnienia na zaworze Δp = 1 bar. Dla VEN215 dostępne są poniższe wartości kv w zależności od pozycji nastawy wstępnej:

Zakres regulacji z głowicami termostatycznymi RTN..

• Xp = 2 K (pozycje 1 / 2 / 3 / 4 / 5 / N): 0,07 / 0,17 / 0,28 / 0,36 / 0,45 / 0,50 m³/h
• Xp = 1,5 K (pozycje 1 / 2 / 3 / 4 / 5 / N): 0,058 / 0,14 / 0,23 / 0,28 / 0,35 / 0,40 m³/h
• Xp = 1 K (pozycje 1 / 2 / 3 / 4 / 5 / N): 0,038 / 0,09 / 0,15 / 0,18 / 0,24 / 0,27 m³/h

Zakres regulacji z siłownikami SSA.. i STA..40..

• Xp = 1,5 K (pozycje 1 / 2 / 3 / 4 / 5 / N): 0,10 / 0,20 / 0,31 / 0,45 / 0,69 / 0,89 m³/h

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda zimna i gorąca; woda z glikolem propylenowym; woda z glikolem etylenowym < 30% (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120°C
• Dopuszczalne ciśnienie robocze: 1000 kPa (10 bar)
• Maks. spadek ciśnienia Δp_max: 60 kPa (0,6 bar)
• Zalecany spadek ciśnienia Δp_v100: 5…20 kPa (0,05…0,2 bar)
• Skok: min. 1,2 mm
• Materiały: korpus zaworu – mosiądz, matowy niklowany; śrubunek – mosiądz, matowy niklowany; osłona ochronna – polipropylen; pierścień – EPDM, NBR
• Przyłącza gwintowane: Rp (wewnętrzny) wg ISO 7/1; R (zewnętrzny) wg ISO 7/1; G wg ISO 228/1
• Zgodność: RoHS, EAC

Wymiary i przyłącza (VEN215)

• DN: 15
• Gwint: Rp 1/2; R 1/2B; G 3/4
• Wymiary: l3 = 26 mm; l4 = 53 mm; A = 23 mm; C = 53 mm; D = 18 mm; E = 35 mm
• Masa: 0,260 kg

Wyposażenie dodatkowe

• ATN2: zabezpieczenie przed demontażem
• ATN4: pokrętło
• AVN..: łączniki samozaciskowe
• Śrubunki zaciskowe (DN15): AVN15-15 (1/2 → Ø 15 mm) oraz AVN15-A16 (1/2 → 16 × 2)

Montaż i eksploatacja

• Zawór dostarczany jest z nastawą wstępną ustawioną na N (pełne otwarcie).
• Zawory są bezobsługowe.
• W przypadku przeciekania możliwa jest wymiana dławicy; zawory nie podlegają naprawie i w razie uszkodzenia muszą być wymieniane w całości.

Podsumowanie

Siemens VEN215 to trwały kątowy zawór grzejnikowy DN15 z nastawą wstępną kv, wykonany z mosiądzu matowo niklowanego, zgodny z EN 215 i przystosowany do pracy w instalacjach grzewczych (PN10, 1…120°C). Kompatybilność z głowicami RTN.. oraz siłownikami SSA.. i STA..40.. ułatwia dobór automatyki do precyzyjnej regulacji temperatury w pomieszczeniach.
