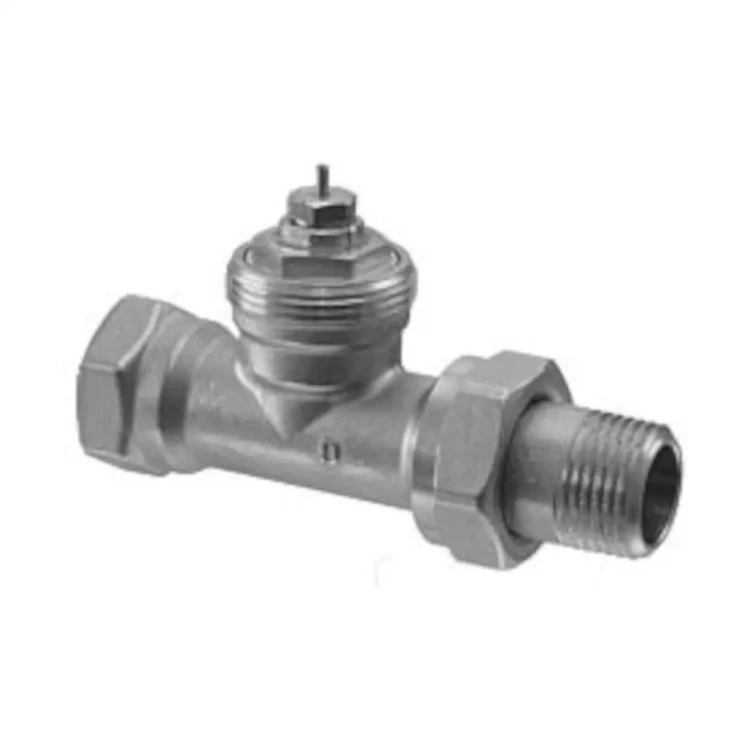

VDN110 Zawór grzejnikowy z mosiądzu, PN10, 1..120 °C, wersja prosta, wg DIN (długi), DN10, kvs 0,09..0,63 m3/h

Siemens VDN110 to prosty zawór grzejnikowy z rodziny ACVATIX™, przeznaczony do 2-rurowych instalacji grzewczych (norma DIN, zgodność z EN 215-1). Zawór posiada nastawę wstępną wartości kv, a korpus wykonany jest z mosiądzu, matowo niklowanego. Dostarczany jest z pokrętłem / osłoną ochronną, która służy również do ustawiania nastawy wstępnej.

Najważniejsze cechy

• Producent: Siemens
• Model: VDN110
• Typ: zawór grzejnikowy prosty (DIN), do instalacji 2-rurowych
• Średnica nominalna: DN10
• Korpus: mosiądz, matowy niklowany
• Nastawa wstępna: regulowana wartość kv (pozycje 1–5 + N)
• Gwinty przyłączy: wewnętrzny Rp i zewnętrzny R zgodnie z ISO 7/1
• Zgodność: EN 215 / EN 215-1
• Serwis: dławica zaworu może być wymieniana podczas pracy instalacji (bez narzędzi)

Zastosowanie

VDN110 stosowany jest w wodnych instalacjach grzewczych do regulacji i ograniczania temperatury w pojedynczych pomieszczeniach lub strefach. Zalecany jest do wszystkich pomieszczeń, a szczególnie tam, gdzie występują zyski ciepła lub wymagane są różne poziomy temperatury.

Budowa i działanie

Natężenie przepływu może mieć ustawioną nastawę wstępną dzięki kryzie zaworu. Pełen skok jest zagwarantowany niezależnie od nastawy wstępnej, która ustawiana jest za pomocą osłony ochronnej.

• Skok minimalny: 1,2 mm
• Uwaga montażowa: należy zwrócić uwagę na znak umieszczony na korpusie zaworu od strony króćca wylotowego.

Nastawa wstępna (kv) – ustawianie przepływu

Wartość kv może być ustawiona na głowicy zaworu na jednej z 5 pozycji + N (pełne otwarcie) za pomocą osłony ochronnej, która może być obrócona o kąt 180°. Zawory dostarczane są z nastawą wstępną ustawioną na N (pełne otwarcie).

Wartości kv dla VDN110 (z siłownikami SSA.. i STA..40..)

Wartości kv dla VDN110 (z głowicami termostatycznymi RTN..)

Urządzenia współpracujące

• Głowice termostatyczne: RTN..
• Siłowniki elektromechaniczne: SSA131 / SSA331 / SSA161.05 oraz SSA151.05HF / SSA161.05HF
• Siłowniki elektromechaniczne sterowane radiowo: SSA955
• Siłowniki elektrotermiczne: STA..40..

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda zimna i gorąca; woda z glikolem propylenowym; woda z glikolem etylenowym < 30% (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120 °C
• Dopuszczalne ciśnienie robocze: 1000 kPa (10 bar)
• Maks. spadek ciśnienia Δpmax: 60 kPa (0,6 bar)
• Zalecany spadek ciśnienia Δpv100: 5…20 kPa (0,05…0,2 bar)
• kvs (bez siłownika, nastawa N): 0,63 m³/h
• Długość zabudowy: EN 215

Materiały

• Korpus zaworu: mosiądz, matowy niklowany
• Śrubunek: mosiądz, matowy niklowany
• Osłona ochronna: polipropylen
• Pierścień: EPDM, NBR

Wymiary i przyłącza (VDN110)

• DN: 10
• Wymiary [mm]: l1 = 59, l2 = 85, C = 53, D = 18, E = 35
• Gwinty [cale]: Rp = 3/8, R = 3/8B, G = 5/8
• Waga: 0,240 kg

Obsługa i serwis

• Zawór jest urządzeniem bezobsługowym.
• W przypadku przeciekania można wymienić dławicę zaworu.
• Zawory nie podlegają naprawie – w razie uszkodzenia muszą być wymieniane w całości.

Podsumowanie

Siemens VDN110 to solidny, prosty zawór grzejnikowy DN10 do instalacji 2-rurowych, z nastawą wstępną kv i korpusem z mosiądzu matowo niklowanego. Zgodność z EN 215-1, szeroka kompatybilność z głowicami i siłownikami Siemens oraz możliwość wymiany dławicy bez narzędzi sprawiają, że jest to praktyczny wybór do precyzyjnej regulacji temperatury w pomieszczeniach.
