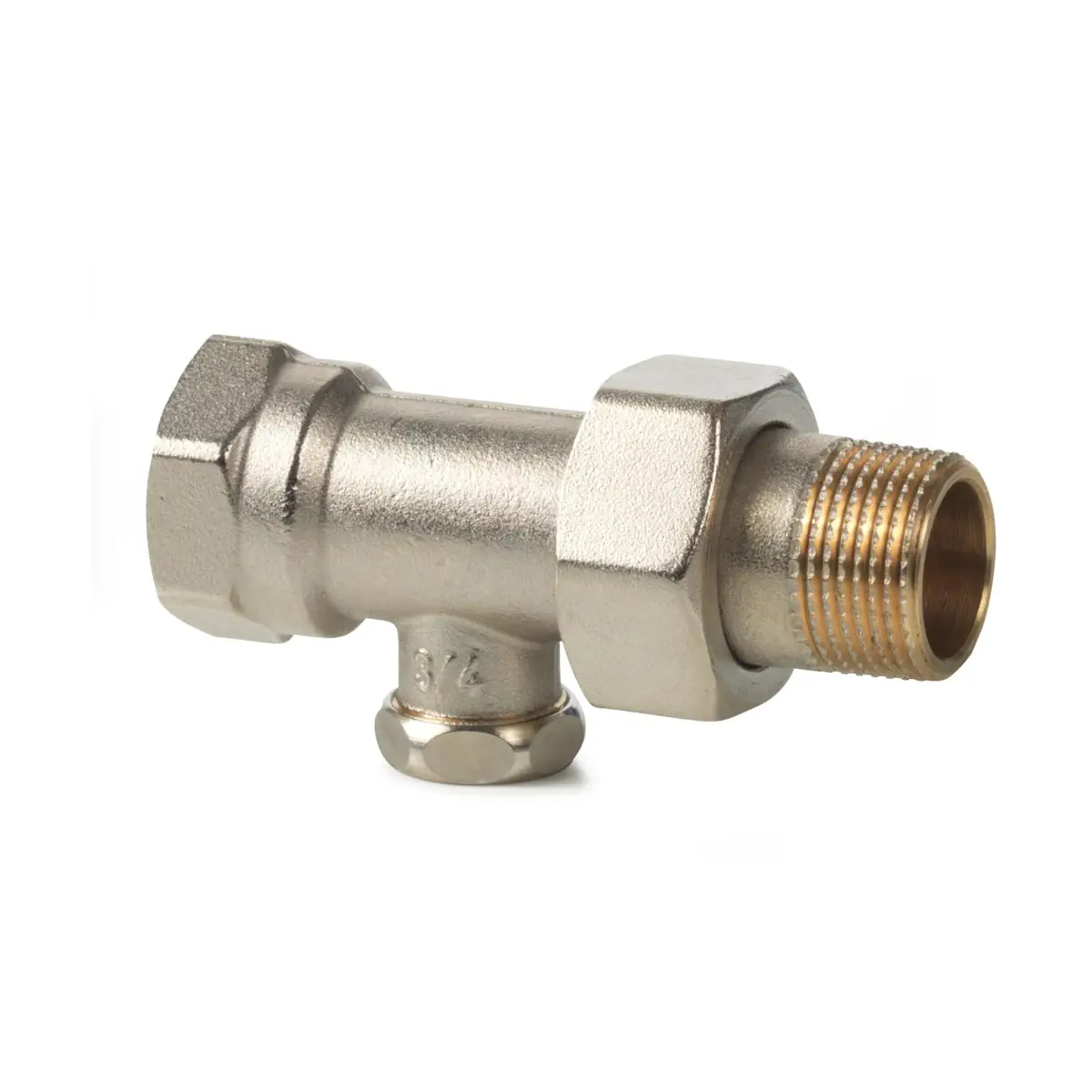

ADN15 Zawór grzejnikowy powrotny z mosiądzu ze zmienną nastawą kv, PN10, do 120 °C, wersja prosta, DN15, kvs 0..2,5 m3/h

Siemens ADN15 to grzejnikowy zawór powrotny (wersja prosta) z serii ACVATIX™, przeznaczony do 2-rurowych instalacji grzewczych. Zawór służy do odcięcia przepływu przez grzejnik na czas serwisu lub wymiany oraz do dławienia przepływu w celu hydraulicznego zrównoważenia instalacji. Model ADN15 posiada nastawę wstępną wartości kv zabezpieczoną metalowym kołpakiem oraz gwinty Rp/R zgodne z ISO 7/1.

Najważniejsze cechy

• Producent: Siemens
• Model: ADN15
• Typ: grzejnikowy zawór powrotny (prosty) do instalacji 2-rurowych
• Średnica nominalna: DN15
• Zakres nastawy kv: 0…2,5 m³/h
• Korpus zaworu: mosiądz, matowy niklowany
• Nastawa wstępna: regulacja kv, zabezpieczona metalowym kołpakiem
• Przyłącza gwintowane: Rp / R wg ISO 7/1
• Zgodność: EN 215-1
• Zgodność RoHS: zgodny

Zastosowanie

ADN15 stosuje się w wodnych instalacjach grzewczych do:

• odcięcia przepływu wody przez grzejnik podczas prac serwisowych lub przy wymianie grzejnika,
• dławienia przepływu wody w celu hydraulicznego zrównoważenia instalacji (np. gdy zawory grzejnikowe nie posiadają nastawy wstępnej lub stosowane są zawory sterowane ręcznie).

Budowa i działanie

Natężenie przepływu jest dławione poprzez obrót grzyba za pomocą sześciokątnego klucza 8 mm. Nastawa wstępna jest zabezpieczona metalowym kołpakiem.

Nastawa wstępna kv (ADN15)

Zawór dostarczany jest z nastawą ustawioną na pełne otwarcie. Wartość kv określa przepływ objętościowy wody V100 [m³/h] przy spadku ciśnienia na zaworze Δpv100 = 1 bar.

Procedura ustawiania nastawy

• Zdjąć kołpak (w razie potrzeby użyć klucz SW12).
• Za pomocą sześciokątnego klucza 8 mm całkowicie zamknąć zawór (obrót zgodnie z ruchem wskazówek zegara).
• Ustawić wymaganą wartość kv, wykonując odpowiednią liczbę obrotów (obrót przeciwnie do ruchu wskazówek zegara) zgodnie z tabelą poniżej.
• Założyć kołpak.

Wartości kv dla liczby obrotów grzyba (ADN15)

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda zimna i ciepła, mieszanina woda-glikol (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika (max.): 120°C
• Dopuszczalne ciśnienie robocze: 1000 kPa (10 bar)
• Ciśnienie próbne: 1600 kPa (16 bar)
• Długość zabudowy: DIN 3842-1
• Przyłącza gwintowane: gwint wewnętrzny Rp (ISO 7/1), gwint zewnętrzny R (ISO 7/1), gwint G (ISO 228/1)

Materiały

• Korpus zaworu: mosiądz, matowy niklowany
• Śrubunek: mosiądz, matowy niklowany
• Kołpak: mosiądz, matowy niklowany
• Pierścień: NBR

Wymiary i przyłącza (ADN15)

• DN: 15
• Wymiary [mm]: l1 = 53, l2 = 81, B = 41
• Gwinty [cale]: Rp = 1/2, R = 1/2B, G = 3/4
• Waga: 0,210 kg

Wyposażenie dodatkowe (opcjonalne)

Śrubunki zaciskowe do rur miedzianych i z miękkiej stali dla ADN15:

• AVN15-15: przyłącze od strony zaworu 1/2", przyłącze od strony instalacji Ø 15 mm
• AVN15-A16: przyłącze od strony zaworu 1/2", przyłącze od strony instalacji 16 × 2

Zawory powrotne i wyposażenie dodatkowe pakowane są oddzielnie.

Eksploatacja

• Montaż – pozycja: dowolna
• Obsługa: urządzenie bezobsługowe
• Naprawa: zawór nie podlega naprawie – w razie uszkodzenia wymieniany w całości

Podsumowanie

Siemens ADN15 to solidny, niklowany zawór powrotny DN15 do instalacji 2-rurowych, umożliwiający odcięcie grzejnika oraz precyzyjne dławienie przepływu dzięki nastawie wstępnej kv (do kvs = 2,5 m³/h). Metalowy kołpak zabezpiecza nastawę, a regulacja kluczem sześciokątnym 8 mm ułatwia szybkie zrównoważenie hydrauliczne instalacji.
