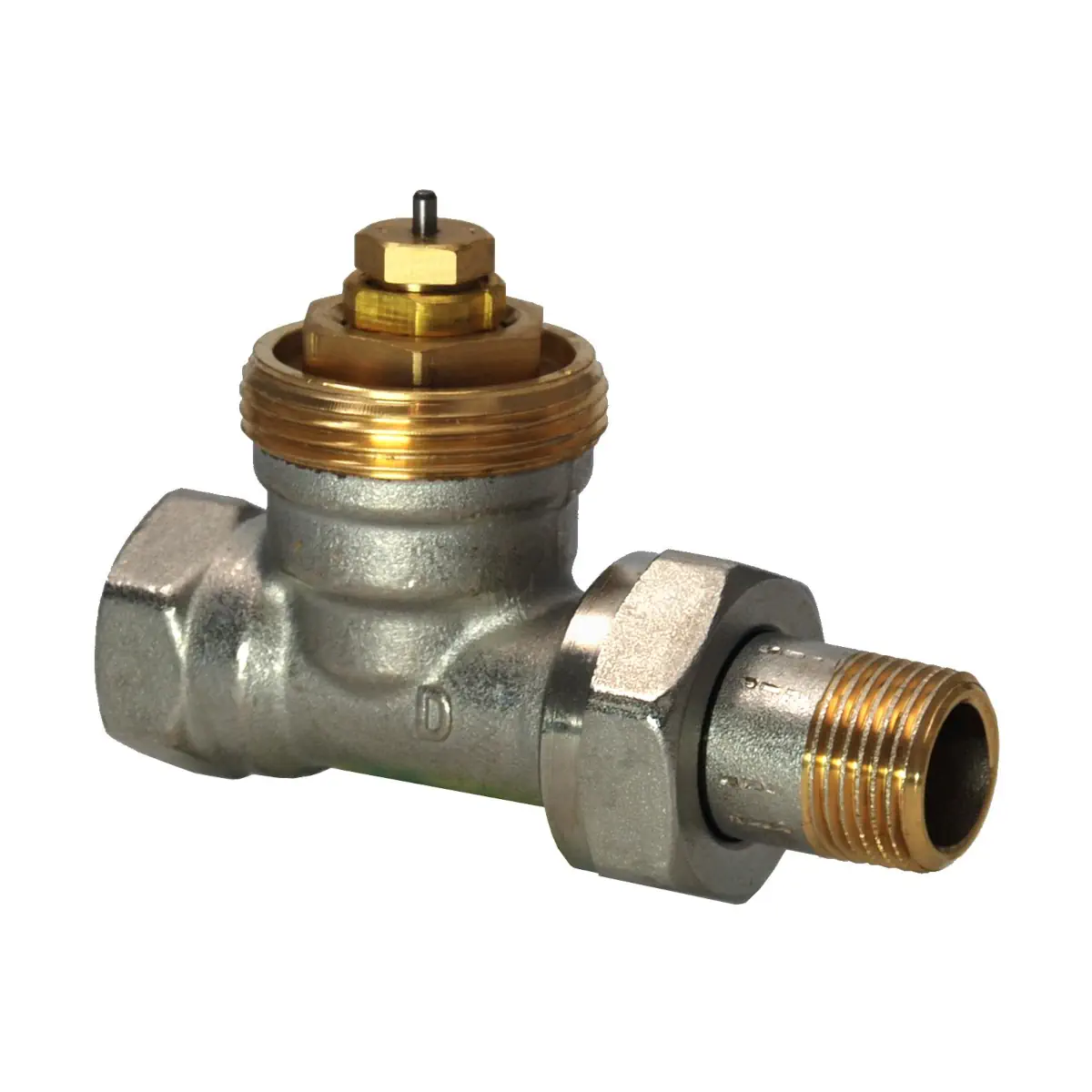

VDN215 Zawór grzejnikowy z mosiądzu, PN10, 1..120 °C, wersja kątowa, wg NF (krótki), DN15, kvs 0,10..0,89 m3/h

VDN215 to zawór grzejnikowy prosty z serii Siemens ACVATIX™, przeznaczony do 2-rurowych instalacji grzewczych (norma NF) i regulacji temperatury w pojedynczych pomieszczeniach lub strefach. Zawór ma średnicę DN15, korpus z mosiądzu, matowo niklowany oraz nastawę wstępną wartości kv, ułatwiającą hydrauliczne zrównoważenie instalacji. Przyłącza wykonano jako gwinty wewnętrzne i zewnętrzne (Rp/R) zgodnie z ISO 7/1. Zawór dostarczany jest wraz z pokrętłem / osłoną ochronną i może współpracować z głowicami termostatycznymi RTN.. oraz siłownikami Siemens SSA.. i STA..40...

Najważniejsze cechy

• Producent: Siemens
• Model: VDN215
• Typ: zawór grzejnikowy prosty (EN 215-1)
• Zastosowanie: wodne instalacje grzewcze – regulacja i ograniczanie temperatury w pomieszczeniach/strefach
• Średnica nominalna: DN15
• Wartość kvs (bez siłownika, nastawa N): 0,89 m³/h
• Nastawa wstępna kv: 5 pozycji + N (pełne otwarcie)
• Korpus i śrubunek: mosiądz, matowo niklowany
• Przyłącza gwintowane: Rp / R wg ISO 7/1
• Osłona ochronna: polipropylen
• Wymienna dławica: możliwość wymiany podczas pracy instalacji (bez narzędzi)
• Dostawa: zawór dostarczany z nastawą wstępną ustawioną na N (pełne otwarcie)

Zastosowanie

VDN215 stosowany jest w wodnych instalacjach grzewczych do regulacji i ograniczania temperatury w pojedynczych pomieszczeniach lub strefach. Zalecany jest do wszystkich pomieszczeń, a szczególnie tam, gdzie występują zyski ciepła lub wymagane są różne poziomy temperatury.

Budowa i działanie

Natężenie przepływu można ustawić poprzez nastawę wstępną dzięki kryzie zaworu. Pełen skok jest zagwarantowany niezależnie od nastawy wstępnej, która ustawiana jest za pomocą osłony ochronnej.

• Ustawianie kv: na jednej z 5 pozycji + N (pełne otwarcie), za pomocą osłony ochronnej (możliwy obrót o 180°).
• Wskazówka montażowa: zwrócić uwagę na znak umieszczony na korpusie zaworu od strony króćca wylotowego.

Nastawa wstępna – wartości kv dla VDN215

Wartość kv określa przepływ objętościowy wody V̇100 [m³/h] przy spadku ciśnienia na zaworze Δpv100 = 1 bar. Poniżej zestawienie dla poszczególnych pozycji nastawy wstępnej (1…5, N):

Zakres regulacji z głowicami termostatycznymi RTN..

Zakres regulacji z siłownikami SSA.. i STA..40..

Urządzenia współpracujące

• Głowice termostatyczne: RTN..
• Siłowniki elektromechaniczne: SSA131, SSA331, SSA161.05, SSA151.05HF, SSA161.05HF
• Siłowniki elektromechaniczne sterowane radiowo: SSA955
• Siłowniki elektrotermiczne: STA..40..

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda zimna i gorąca; woda z glikolem propylenowym; woda z glikolem etylenowym < 30%; zalecenie: jakość wody wg VDI 2035
• Temperatura czynnika: 1…120 °C
• Dopuszczalne ciśnienie robocze: 1000 kPa (10 bar)
• Maks. spadek ciśnienia Δpmax: 60 kPa (0,6 bar)
• Zalecany spadek ciśnienia Δpv100: 5…20 kPa (0,05…0,2 bar)
• Skok: min. 1,2 mm
• Materiały: korpus zaworu – mosiądz, matowo niklowany; śrubunek – mosiądz, matowo niklowany; osłona ochronna – polipropylen; pierścień – EPDM, NBR
• Zgodność RoHS: zgodny
• Zgodność EAC: Euroazjatycka zgodność

Wymiary i przyłącza (VDN215)

• DN: 15
• Gwint: Rp 1/2", R 1/2B, G 3/4"
• Wymiary: l1 = 55 mm, l2 = 82 mm, C = 53 mm, D = 18 mm, E = 35 mm
• Masa: 0,265 kg
• Śrubunki zaciskowe (opcjonalnie): AVN15-15 (½ → Ø 15 mm), AVN15-A16 (½ → 16 × 2)

Eksploatacja i serwis

• Zawór jest urządzeniem bezobsługowym.
• W przypadku przeciekania możliwa jest wymiana dławicy zaworu.
• Zawór nie podlega naprawie – w razie uszkodzenia musi być wymieniony w całości.

Podsumowanie

Siemens VDN215 to solidny, prosty zawór grzejnikowy DN15 z nastawą wstępną kv i przepływem kvs 0,89 m³/h (nastawa N), przeznaczony do precyzyjnej regulacji temperatury w 2-rurowych instalacjach grzewczych. Matowo niklowany korpus z mosiądzu, zgodność z EN 215-1 oraz możliwość współpracy z głowicami RTN.. i siłownikami SSA.. / STA..40.. czynią go praktycznym wyborem do instalacji wymagających stabilnej regulacji i łatwej nastawy hydraulicznej.

Pliki do pobrania:
VDN215 Karta katalogowa
