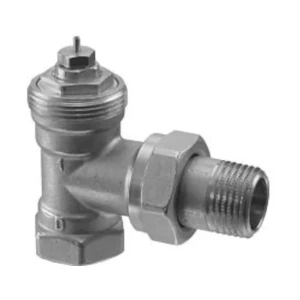

VEN120 Zawór grzejnikowy z mosiądzu, PN10, 1..120 °C, wersja kątowa, wg DIN (długi), DN20, kvs 0,31..1,41 m3/h

VEN120 to kątowy zawór grzejnikowy Siemens (ACVATIX™) do 2-rurowych instalacji grzewczych, przeznaczony do regulacji i ograniczania temperatury w pojedynczych pomieszczeniach lub strefach. Zawór ma średnicę DN20, korpus z mosiądzu matowo niklowanego oraz umożliwia nastawę wstępną wartości kv. Dostarczany jest wraz z pokrętłem / osłoną ochronną.

Najważniejsze cechy

• Producent: Siemens
• Model: VEN120
• Typ: zawór grzejnikowy kątowy (norma DIN), zgodny z EN 215
• Zastosowanie: wodne instalacje grzewcze – regulacja temperatury w pomieszczeniach/strefach
• Średnica nominalna: DN20
• Wartość kvs (bez siłownika, pozycja N): 1,41 m³/h
• Nastawa wstępna kv: 5 pozycji + N (pełne otwarcie)
• Korpus i śrubunek: mosiądz, matowy niklowany
• Osłona ochronna: polipropylen
• Dławica zaworu: możliwość wymiany podczas pracy instalacji (bez narzędzi)

Zastosowanie

Zawór VEN120 stosowany jest w wodnych instalacjach grzewczych do regulacji przepływu przez grzejnik, co pozwala utrzymać wymaganą temperaturę w pomieszczeniu. Jest zalecany do wszystkich pomieszczeń, szczególnie tam, gdzie występują zyski ciepła lub wymagane są różne poziomy temperatury w poszczególnych strefach.

Urządzenia współpracujące

• Głowice termostatyczne: RTN..
• Siłowniki elektromechaniczne: SSA131 / SSA331 / SSA161.05, SSA151.05HF / SSA161.05HF
• Siłowniki elektromechaniczne sterowane radiowo: SSA955
• Siłowniki elektrotermiczne: STA..40..

Budowa i działanie

Natężenie przepływu może mieć ustawioną nastawę wstępną dzięki kryzie zaworu. Pełen skok jest zagwarantowany niezależnie od nastawy wstępnej, którą ustawia się za pomocą osłony ochronnej.

Nastawa wstępna – wartości kv dla VEN120

Wartość kv można ustawić na głowicy zaworu na jednej z 5 pozycji + N (pełne otwarcie) za pomocą osłony ochronnej, którą można obrócić o kąt 180°.

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda zimna i gorąca, woda z glikolem propylenowym, woda z glikolem etylenowym < 30% (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120 °C
• Dopuszczalne ciśnienie robocze: 1000 kPa (10 bar)
• Maks. spadek ciśnienia Δp_max: 60 kPa (0,6 bar)
• Zalecany spadek ciśnienia Δp_v100: 5…20 kPa (0,05…0,2 bar)
• Skok (min.): 1,2 mm
• Materiał korpusu / śrubunku: mosiądz, matowy niklowany
• Materiał pierścienia: EPDM, NBR
• Przyłącza gwintowane: Rp, R (wg ISO 7/1), G (wg ISO 228/1)

Wymiary i masa (VEN120)

• DN: 20
• l3: 34 mm
• l4: 66 mm
• B: 29 mm
• C: 53 mm
• D: 18 mm
• E: 35 mm
• Gwinty: Rp 3/4", R 3/4B, G 1"
• Masa: 0,375 kg

Montaż, obsługa i serwis

• Zawór dostarczany jest z nastawą wstępną ustawioną na N (pełne otwarcie).
• Zawór jest urządzeniem bezobsługowym.
• W przypadku przeciekania możliwa jest wymiana dławicy zaworu.
• Zawory nie podlegają naprawie – w razie uszkodzenia wymagają wymiany w całości.

Podsumowanie

Siemens VEN120 to solidny kątowy zawór grzejnikowy DN20 z korpusem z mosiądzu matowo niklowanego, przystosowany do precyzyjnej regulacji dzięki nastawie wstępnej kv. Zgodność z EN 215, możliwość współpracy z głowicami RTN.. oraz siłownikami SSA.. i STA..40.. sprawiają, że jest to uniwersalne rozwiązanie do komfortowej regulacji temperatury w instalacjach grzewczych.
