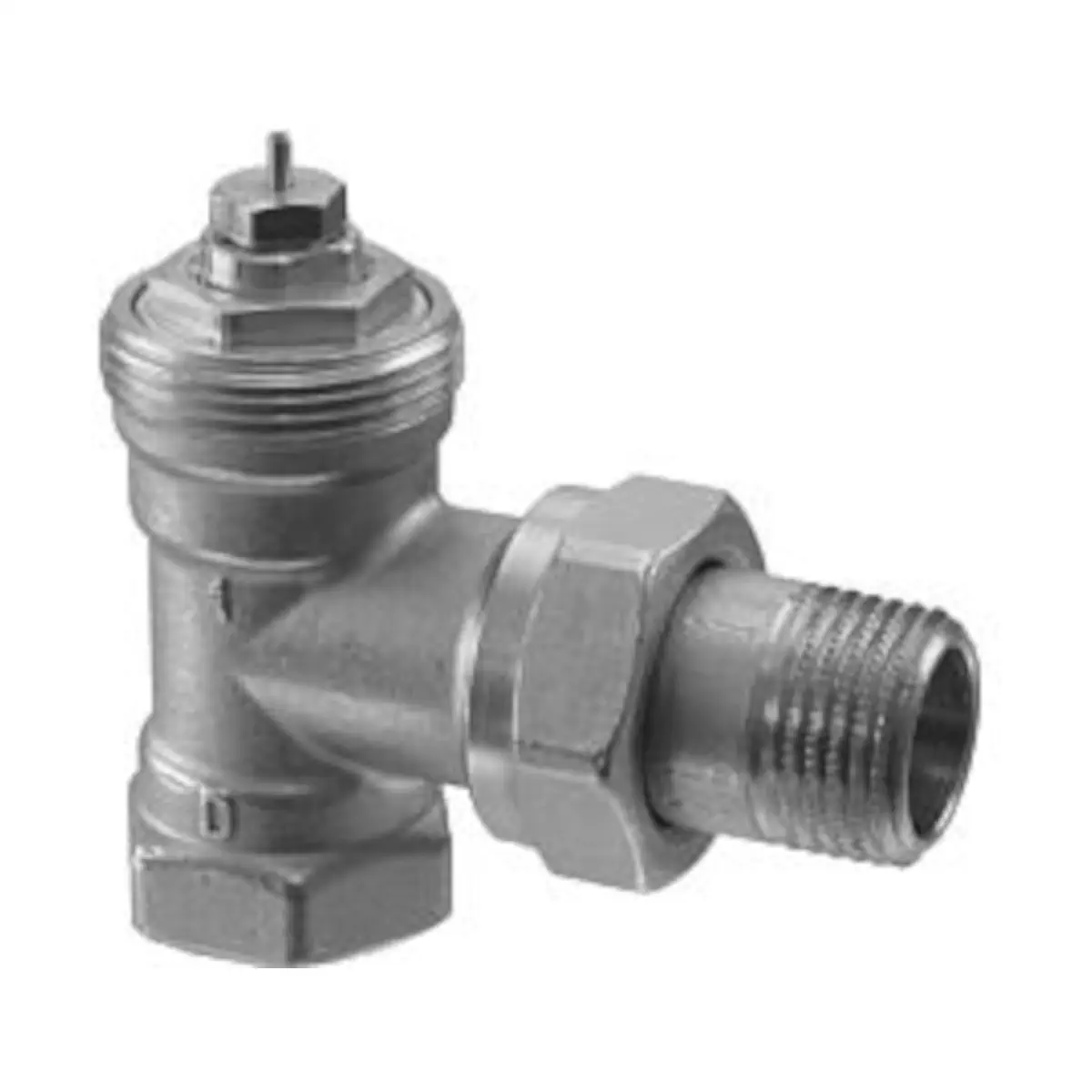

VEN110 Zawór grzejnikowy z mosiądzu, PN10, 1..120 °C, wersja kątowa, wg DIN (długi), DN10, kvs 0,09..0,63 m3/h

VEN110 to zawór grzejnikowy kątowy Siemens (ACVATIX™), zgodny z EN 215-1, przeznaczony do 2-rurowych instalacji grzewczych (norma DIN). Zawór ma korpus z mosiądzu, matowo niklowany i umożliwia nastawę wstępną wartości kv za pomocą kryzy. Dostarczany jest wraz z pokrętłem / osłoną ochronną i może współpracować z głowicami termostatycznymi RTN.., siłownikami elektromechanicznymi SSA.., siłownikami elektrotermicznymi STA..40.. oraz siłownikami sterowanymi radiowo SSA911.

Najważniejsze cechy

• Producent: Siemens
• Model: VEN110
• Typ: zawór grzejnikowy kątowy
• Zastosowanie: regulacja i ograniczanie temperatury w pojedynczych pomieszczeniach lub strefach w wodnych instalacjach grzewczych
• Średnica nominalna: DN10
• Nastawa wstępna: regulacja kv na 5 pozycjach + N (pełne otwarcie)
• Korpus zaworu: mosiądz, matowy niklowany
• Gwinty przyłączy: Rp (wewnętrzny) i R (zewnętrzny) wg ISO 7/1
• Zgodność: EN 215-1
• Dławica zaworu: możliwość wymiany podczas pracy instalacji (bez narzędzi)

Zastosowanie

VEN110 jest przeznaczony do wodnych instalacji grzewczych, gdzie umożliwia regulację przepływu w celu stabilizacji temperatury w pomieszczeniu lub strefie. Jest zalecany szczególnie tam, gdzie występują zyski ciepła lub wymagane są różne poziomy temperatury w poszczególnych pomieszczeniach.

Budowa i działanie

• Natężenie przepływu może mieć ustawioną nastawę wstępną dzięki kryzie zaworu.
• Pełen skok jest zagwarantowany niezależnie od nastawy wstępnej, która ustawiana jest za pomocą osłony ochronnej.
• Wartość kv może być ustawiona na głowicy zaworu na jednej z 5 pozycji + N za pomocą osłony ochronnej, którą można obrócić o 180°.

Nastawa wstępna (wartości kv)

Poniższe wartości kv [m³/h] dotyczą zaworu VEN110 dla poszczególnych pozycji nastawy wstępnej.

Zakres regulacji z głowicami termostatycznymi RTN..

Zakres regulacji z siłownikami SSA.. i STA..40..

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda zimna i gorąca; woda z glikolem propylenowym; woda z glikolem etylenowym < 30% (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120 °C
• Dopuszczalne ciśnienie robocze: 1000 kPa (10 bar)
• Maks. spadek ciśnienia Δpmax: 60 kPa (0,6 bar)
• Zalecany spadek ciśnienia Δpv100: 5…20 kPa (0,05…0,2 bar)
• Skok: min. 1,2 mm
• Materiał korpusu: mosiądz, matowy niklowany
• Śrubunek: mosiądz, matowy niklowany
• Osłona ochronna: polipropylen
• Pierścień: EPDM, NBR

Przyłącza, wymiary i masa (VEN110)

• DN: 10
• Gwint Rp: 3/8"
• Gwint R: 3/8B
• Gwint G: 5/8"
• Wymiary: l3 = 26 mm, l4 = 52 mm, B = 22 mm, C = 53 mm, D = 18 mm, E = 35 mm
• Masa: 0,225 kg

Montaż, obsługa i serwis

• Zawór jest dostarczany z nastawą wstępną ustawioną na N (pełne otwarcie).
• Aby zapewnić prawidłowe działanie głowic termostatycznych i siłowników elektronicznych, należy przestrzegać dopuszczalnych sposobów i warunków montażu.
• Zawory są urządzeniami bezobsługowymi.
• W przypadku przeciekania możliwa jest wymiana dławicy zaworu.
• Zawory nie podlegają naprawie – w razie uszkodzenia należy je wymienić w całości.
• Należy zwrócić uwagę na znak umieszczony na korpusie zaworu od strony króćca wylotowego.

Wyposażenie dodatkowe

• ATN2: zabezpieczenie przed demontażem
• ATN4: pokrętło

Podsumowanie

Siemens VEN110 to solidny, kątowy zawór grzejnikowy DN10 do instalacji 2-rurowych, z nastawą wstępną kv i korpusem z mosiądzu matowo niklowanego. Zgodność z EN 215-1, możliwość współpracy z głowicami RTN.. oraz siłownikami SSA.. / STA..40.., a także wymienna dławica (bez narzędzi) czynią go praktycznym wyborem do precyzyjnej regulacji ogrzewania pomieszczeń.

Pliki do pobrania:
VEN110 Karta katalogowa
