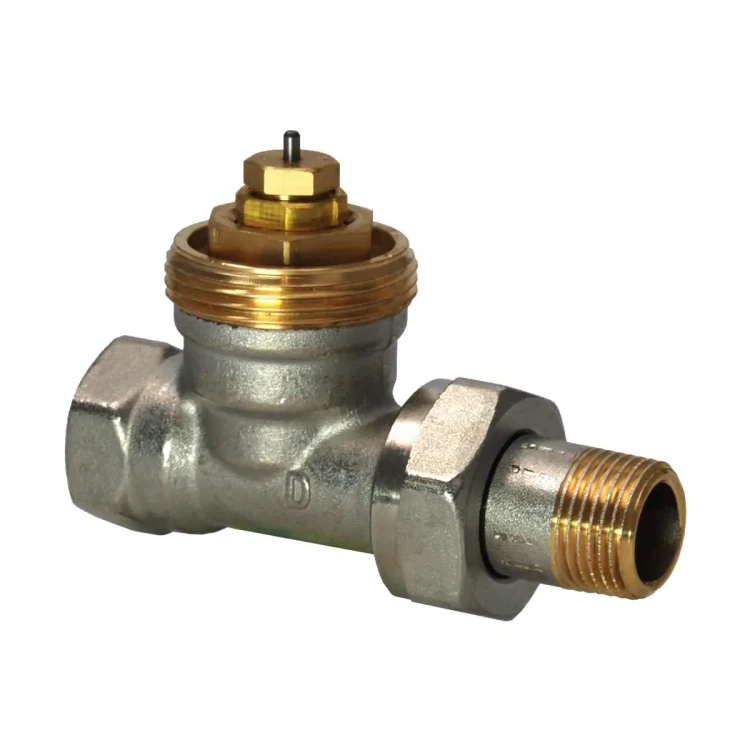

VDN210 Zawór grzejnikowy z mosiądzu, PN10, 1..120 °C, wersja kątowa, wg NF (krótki), DN10, kvs 0,09..0,63 m3/h

Siemens VDN210 to zawór grzejnikowy prosty z serii ACVATIX™, przeznaczony do 2-rurowych instalacji grzewczych i regulacji temperatury w pojedynczych pomieszczeniach lub strefach. Zawór wykonany jest z mosiądzu, matowo niklowanego, posiada nastawę wstępną wartości kv (ograniczenie przepływu) i dostarczany jest z pokrętłem / osłoną ochronną. Konstrukcja spełnia wymagania EN 215-1, a dławicę można wymienić podczas pracy instalacji (bez narzędzi).

Najważniejsze cechy

• Producent: Siemens
• Model: VDN210
• Typ: zawór grzejnikowy prosty (radiator valve), norma NF
• Zastosowanie: wodne instalacje grzewcze – regulacja i ograniczanie temperatury w pomieszczeniach/strefach
• Średnica nominalna: DN10
• Ciśnienie nominalne: PN10
• Wartość kvs (bez siłownika, pozycja N): 0,63 m³/h
• Nastawa wstępna: 5 pozycji + N (pełne otwarcie)
• Przyłącza gwintowane: gwint wewnętrzny Rp i zewnętrzny R wg ISO 7/1
• Dostarczany z: pokrętłem / osłoną ochronną
• Zgodność: EN 215-1 (zawory grzejnikowe)

Zastosowanie

VDN210 stosowany jest w wodnych instalacjach grzewczych do regulacji temperatury w pojedynczych pomieszczeniach. Zalecany jest szczególnie tam, gdzie występują zyski ciepła lub wymagane są różne poziomy temperatury w poszczególnych strefach.

Nastawa wstępna i regulacja przepływu

• Natężenie przepływu można ograniczyć przez nastawę wstępną dzięki kryzie zaworu.
• Pełen skok zaworu jest zagwarantowany niezależnie od nastawy wstępnej.
• Nastawę ustawia się osłoną ochronną (może być obracana o 180°).
• Należy zwrócić uwagę na znak na korpusie zaworu od strony króćca wylotowego.

Wartości kv dla VDN210 (nastawa 1…5 + N)

Zakres regulacji z głowicami termostatycznymi RTN..

• Xp = 2 K: 1: 0,072  | 2: 0,17  | 3: 0,24  | 4: 0,28  | 5: 0,37  | N: 0,43 (m³/h)
• Xp = 1,5 K: 1: 0,057  | 2: 0,135  | 3: 0,19  | 4: 0,23  | 5: 0,29  | N: 0,33 (m³/h)
• Xp = 1 K: 1: 0,037  | 2: 0,089  | 3: 0,13  | 4: 0,145  | 5: 0,19  | N: 0,22 (m³/h)

Zakres regulacji z siłownikami SSA.. i STA..40..

• Xp = 2 K: 1: 0,09  | 2: 0,18  | 3: 0,26  | 4: 0,33  | 5: 0,48  | N: 0,63 (m³/h)

Urządzenia współpracujące

• Głowice termostatyczne: RTN..
• Siłowniki elektromechaniczne: SSA131 / SSA331 / SSA161.05, SSA151.05HF / SSA161.05HF
• Siłowniki elektromechaniczne sterowane radiowo: SSA955
• Siłowniki elektrotermiczne: STA..40..

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda zimna i gorąca; woda z glikolem propylenowym; woda z glikolem etylenowym < 30% (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120°C
• Dopuszczalne ciśnienie robocze: 1000 kPa (10 bar)
• Maks. spadek ciśnienia Δpmax: 60 kPa (0,6 bar)
• Zalecany spadek ciśnienia Δpv100: 5…20 kPa (0,05…0,2 bar)
• Skok: min. 1,2 mm

Materiały

• Korpus zaworu: mosiądz, matowy niklowany
• Śrubunek: mosiądz, matowy niklowany
• Osłona ochronna: polipropylen
• Pierścień: EPDM, NBR

Przyłącza, wymiary i waga

• Gwint wewnętrzny: Rp 3/8 (wg ISO 7/1)
• Gwint zewnętrzny: R 3/8B (wg ISO 7/1)
• Gwint G: 5/8 (wg ISO 228/1)
• Wymiary (wg oznaczeń producenta): l1 = 50 mm, l2 = 75 mm, C = 53 mm, D = 18 mm, E = 35 mm
• Waga: 0,220 kg
• Długość zabudowy: EN 215

Eksploatacja i serwis

• Zawór jest urządzeniem bezobsługowym.
• W przypadku przeciekania można wymienić dławicę zaworu.
• Zawory nie podlegają naprawie – w razie uszkodzenia należy wymienić je w całości.

Podsumowanie

Siemens VDN210 to solidny, prosty zawór grzejnikowy DN10 / PN10 z nastawą wstępną kv, przeznaczony do precyzyjnej regulacji temperatury w instalacjach 2-rurowych. Matowo niklowany korpus z mosiądzu, zgodność z EN 215-1 oraz możliwość wymiany dławicy podczas pracy instalacji sprawiają, że jest to praktyczne rozwiązanie do nowoczesnych instalacji grzewczych.
