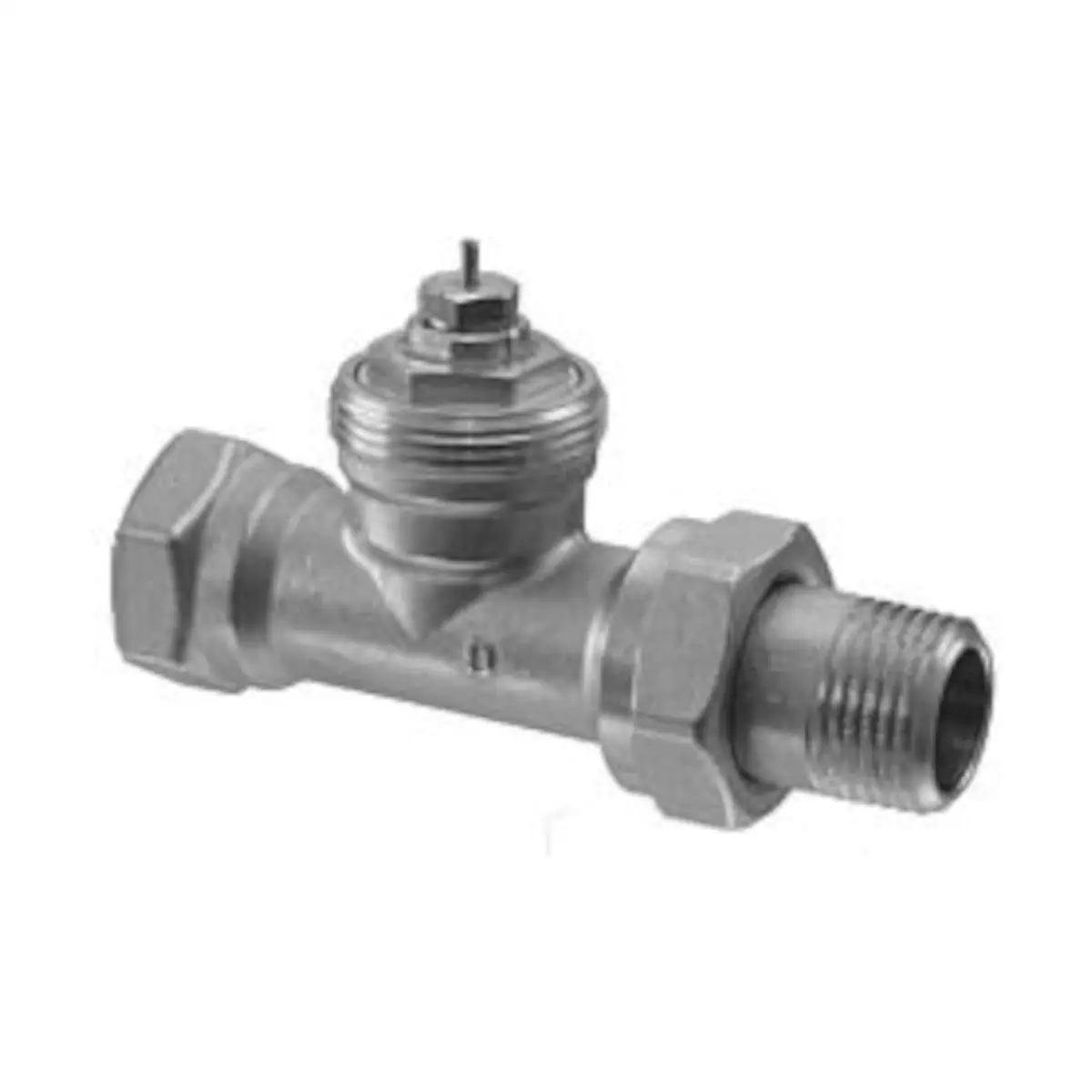

VDN115 Zawór grzejnikowy z mosiądzu, PN10, 1..120 °C, wersja prosta, wg DIN (długi), DN15, kvs 0,10..0,89 m3/h

VDN115 to zawór grzejnikowy prosty (norma DIN) przeznaczony do 2-rurowych instalacji grzewczych, służący do regulacji i ograniczania temperatury w pojedynczych pomieszczeniach lub strefach. Zawór posiada nastawę wstępną wartości kv (kryza zaworu) oraz korpus z mosiądzu, matowy niklowany. Dostarczany jest z pokrętłem / osłoną ochronną i może współpracować z głowicami termostatycznymi oraz siłownikami Siemens do automatycznej regulacji.

Najważniejsze cechy

• Producent: Siemens
• Model: VDN115
• Typ: zawór grzejnikowy prosty (DIN), do instalacji 2-rurowych
• Średnica nominalna: DN15
• Wartość kvs (bez siłownika, pozycja N): 0,89 m³/h
• Nastawa wstępna: regulacja kv na pozycjach 1–5 + N (pełne otwarcie)
• Korpus: mosiądz, matowy niklowany
• Przyłącza gwintowane: Rp / R zgodnie z ISO 7/1
• Zgodność: EN 215
• Wymienna dławica: możliwa wymiana podczas pracy instalacji (bez narzędzi)

Zastosowanie

VDN115 stosowany jest w wodnych instalacjach grzewczych do regulacji przepływu i ograniczania temperatury w pomieszczeniach lub strefach. Zalecany jest do wszystkich pomieszczeń, w szczególności tam, gdzie występują zyski ciepła lub wymagane są różne poziomy temperatury.

Urządzenia współpracujące

• Głowice termostatyczne: RTN..
• Siłowniki elektromechaniczne: SSA131 / SSA331 / SSA161.05 oraz SSA151.05HF / SSA161.05HF
• Siłowniki elektromechaniczne sterowane radiowo: SSA955
• Siłowniki elektrotermiczne: STA..40..

Budowa i działanie

Natężenie przepływu można ustawić poprzez nastawę wstępną (kryzę zaworu). Pełen skok jest zagwarantowany niezależnie od nastawy wstępnej, która ustawiana jest za pomocą osłony ochronnej.

• Dławica może być wymieniana podczas pracy instalacji (bez narzędzi).
• Zawór dostarczany jest z nastawą wstępną ustawioną na N (pełne otwarcie).
• Zwrócić uwagę na znak na korpusie zaworu od strony króćca wylotowego.

Nastawa wstępna i wartości kv (VDN115)

Wartość kv określa przepływ objętościowy wody [m³/h] przy spadku ciśnienia na zaworze wynoszącym 1 bar. kv ustawiane jest na głowicy zaworu na jednej z 5 pozycji + N (pełne otwarcie) za pomocą osłony ochronnej, którą można obrócić o 180°.

kv dla współpracy z siłownikami SSA.. i STA..40..

kv dla współpracy z głowicami termostatycznymi RTN..

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda zimna i gorąca; woda z glikolem propylenowym; woda z glikolem etylenowym < 30% (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120°C
• Dopuszczalne ciśnienie robocze: 1000 kPa (10 bar)
• Maks. spadek ciśnienia Δp_max: 60 kPa (0,6 bar)
• Zalecany spadek ciśnienia Δp_v100: 5…20 kPa (0,05…0,2 bar)
• Skok (min.): 1,2 mm
• Długość zabudowy: EN 215

Materiały

• Korpus zaworu: mosiądz, matowy niklowany
• Śrubunek: mosiądz, matowy niklowany
• Osłona ochronna: polipropylen
• Pierścień: EPDM, NBR

Wymiary i przyłącza (VDN115)

• DN: 15
• Wymiary (mm): l1 = 66, l2 = 95, l3 = 53, l4 = 18, B = 35
• Gwinty (cale): Rp = 1/2, R = 1/2B, G = 3/4
• Waga: 0,285 kg

Wyposażenie dodatkowe (opcjonalne)

• ATN2: zabezpieczenie przed demontażem
• ATN4: pokrętło
• AVN.. (łączniki samozaciskowe) dla VDN115:
  • AVN15-15: od strony zaworu 1/2", od strony instalacji Ø 15 mm (rury miedziane i z miękkiej stali)
  • AVN15-A16: od strony zaworu 1/2", od strony instalacji 16 x 2 mm (rury z tworzywa z folią aluminiową)

Montaż i eksploatacja

• Instrukcja montażu jest wydrukowana na opakowaniu.
• Aby zapewnić prawidłowe działanie głowic termostatycznych i siłowników elektronicznych, należy przestrzegać dopuszczalnych sposobów i warunków montażu.
• Zawór jest urządzeniem bezobsługowym.
• W przypadku przeciekania można wymienić dławicę zaworu.
• Zawór nie podlega naprawie – w razie uszkodzenia wymieniany jest w całości.

Podsumowanie

Siemens VDN115 to solidny, prosty zawór grzejnikowy DN15 z nastawą wstępną kv, przeznaczony do 2-rurowych instalacji grzewczych. Niklowany korpus z mosiądzu, możliwość precyzyjnego ustawienia przepływu (pozycje 1–5 + N) oraz kompatybilność z głowicami termostatycznymi i siłownikami Siemens ułatwiają stabilną regulację temperatury w pomieszczeniach.
