AEN10 Zawór grzejnikowy powrotny z mosiądzu ze zmienną nastawą kv, PN10, do 120 °C, wersja kątowa, DN10, kvs 0..1,8 m3/h

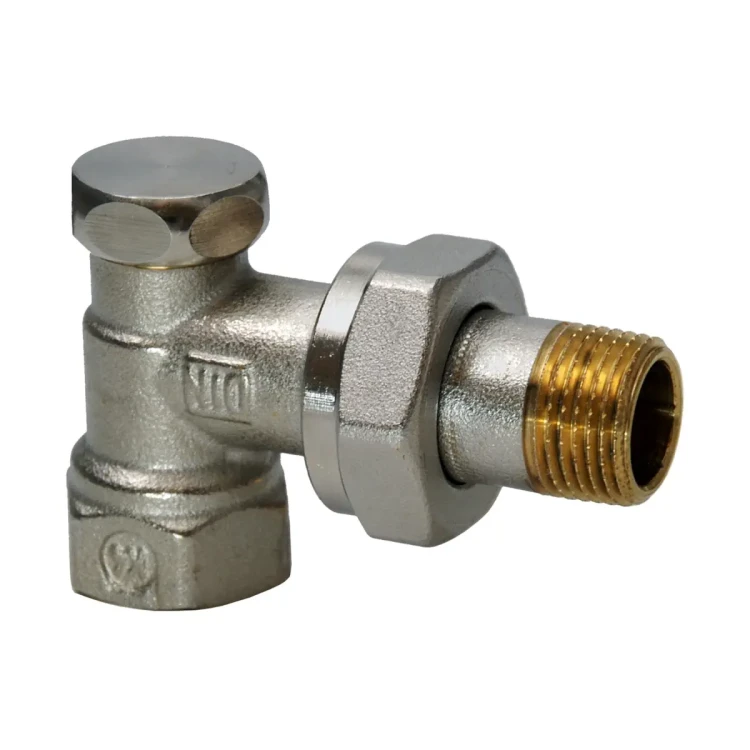

AEN10 to grzejnikowy zawór powrotny kątowy Siemens (seria ACVATIX™), przeznaczony do 2-rurowych instalacji grzewczych. Zawór umożliwia odcięcie przepływu przez grzejnik na czas serwisu lub wymiany oraz dławienie przepływu w celu hydraulicznego zrównoważenia instalacji. Model AEN10 (DN10) posiada nastawę wstępną wartości kv, zabezpieczoną metalowym kołpakiem, a korpus wykonano z mosiądzu, matowo niklowanego.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: AEN10
• Typ: grzejnikowy zawór powrotny, kątowy
• Zastosowanie: 2-rurowe wodne instalacje grzewcze (powrót grzejnika)
• Średnica nominalna: DN10
• Zakres nastawy kv: 0…1,8 m³/h (kvs: 1,8 m³/h)
• Nastawa wstępna: zabezpieczona metalowym kołpakiem
• Regulacja/dławienie: obrót grzyba kluczem sześciokątnym 8 mm
• Korpus zaworu: mosiądz, matowy niklowany
• Gwinty przyłączy: Rp/R wg ISO 7/1; gwint G wg ISO 228/1
• Ciśnienie nominalne: PN10
• Zgodność: EN 215-1

Zastosowanie

Zawór powrotny AEN10 stosowany jest w wodnych instalacjach grzewczych do:

• odcięcia przepływu wody przez grzejnik podczas prac serwisowych lub przy wymianie grzejnika,
• dławienia przepływu wody w celu hydraulicznego zrównoważenia instalacji, gdy zawory grzejnikowe nie posiadają nastawy wstępnej lub gdy stosowane są zawory sterowane ręcznie.

Budowa i działanie

• Natężenie przepływu może być dławione poprzez obracanie grzyba.
• Regulacja wykonywana jest kluczem sześciokątnym 8 mm.
• Nastawa wstępna jest chroniona metalowym kołpakiem.

Nastawa wstępna (kv) – wartości dla liczby obrotów grzyba

Wartość kv określa przepływ objętościowy wody V100 [m³/h] przy spadku ciśnienia na zaworze Δpv100 = 1 bar. Zawory dostarczane są z pozycją ustawioną na pełne otwarcie.

Procedura ustawiania nastawy

• Zdjąć kołpak (w razie potrzeby użyć klucz SW12).
• Za pomocą sześciokątnego klucza 8 mm całkowicie zamknąć zawór (obrót zgodnie z ruchem wskazówek zegara).
• Ustawić wymaganą wartość kv, wykonując odpowiednią liczbę obrotów wg tabeli (obrót przeciwnie do ruchu wskazówek zegara).
• Założyć kołpak.

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda zimna i ciepła, mieszanina woda–glikol (zalecenie: jakość wody wg VDI 2035)
• Maks. temperatura czynnika: 120 °C
• Dopuszczalne ciśnienie robocze: 1000 kPa (10 bar)
• Ciśnienie próbne: 1600 kPa (16 bar)
• Materiały:
• • Korpus zaworu: mosiądz, matowy niklowany
  • Śrubunek: mosiądz, matowy niklowany
  • Kołpak: mosiądz, matowy niklowany
  • Pierścień: NBR
• Zgodność RoHS: zgodny

Wymiary i przyłącza (AEN10)

• DN: 10
• Wymiary [mm]: l3 = 27, l4 = 51, B = 23, C = 34
• Gwinty [cale]: Rp = 3/8, R = 3/8B, G = 5/8
• Przyłącza gwintowane: gwint wewnętrzny Rp (ISO 7/1), gwint zewnętrzny R (ISO 7/1), gwint G (ISO 228/1)
• Długość zabudowy: DIN 3842-1
• Waga: 0,125 kg

Montaż, obsługa i serwis

• Dostawa: zawór dostarczany jest z nastawą ustawioną na pełne otwarcie.
• Pozycja montażu: dowolna.
• Obsługa: urządzenie bezobsługowe.
• Naprawa: zawór nie podlega naprawie – w razie potrzeby należy wymienić go w całości.

Podsumowanie

Siemens AEN10 to kątowy zawór powrotny do grzejników w instalacjach 2-rurowych, który łączy funkcję odcięcia i dławienia przepływu z wygodną nastawą wstępną kv (0…1,8 m³/h). Solidna, mosiężna konstrukcja z matowym niklowaniem, gwinty zgodne z normami oraz prosta regulacja kluczem 8 mm czynią go praktycznym wyborem do serwisu grzejników i hydraulicznego równoważenia instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt zgodny z RoHS.
• Zawór grzejnikowy powrotny AEN10 jest przeznaczony wyłącznie do 2-rurowych wodnych instalacji grzewczych.
• Dopuszczalne czynniki robocze: woda zimna i ciepła oraz mieszanina woda-glikol; zalecana jakość wody zgodnie z VDI 2035.
• Maksymalna temperatura czynnika wynosi 120°C. Przekroczenie dopuszczalnej temperatury może spowodować uszkodzenie produktu lub instalacji.
• Dopuszczalne ciśnienie robocze wynosi 1000 kPa (10 bar). Ciśnienie próbne wynosi 1600 kPa (16 bar). Nie przekraczać podanych wartości.
• Montaż należy wykonywać zgodnie z wymaganiami technicznymi dotyczącymi instalacji. W przypadku ich nieprzestrzegania producent nie ponosi odpowiedzialności.
• Przed uruchomieniem należy upewnić się, że zawór został prawidłowo dobrany do parametrów instalacji i właściwie zamontowany.
• Zawór dostarczany jest z nastawą ustawioną na pełne otwarcie. Zmianę nastawy wykonywać zgodnie z dokumentacją producenta, używając odpowiedniego klucza sześciokątnego 8 mm.
• Produkt jest urządzeniem bezobsługowym.
• Zawór nie podlega naprawie. W przypadku uszkodzenia musi zostać wymieniony w całości.
• Nie utylizować produktu z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
