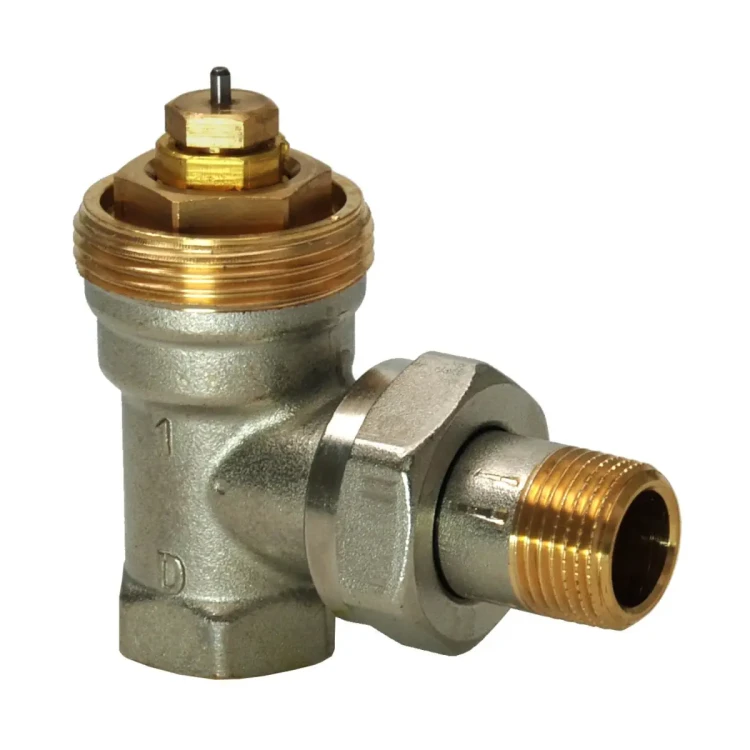

VEN210 Zawór grzejnikowy z mosiądzu, PN10, 1..120 °C, wersja kątowa, wg DIN (długi), DN10, kvs 0,09..0,63 m3/h

VEN210 to zawór grzejnikowy kątowy Siemens (ACVATIX™) zgodny z EN 215-1, przeznaczony do 2-rurowych instalacji grzewczych (norma NF). Korpus wykonano z mosiądzu, matowo niklowanego, a zawór posiada nastawę wstępną wartości kv, co ułatwia zrównoważenie przepływów w instalacji i stabilną regulację temperatury w pomieszczeniach. Zawór dostarczany jest z pokrętłem / osłoną ochronną i może współpracować z głowicami termostatycznymi RTN.. oraz siłownikami Siemens SSA.. i STA..40...

Najważniejsze cechy

• Producent: Siemens
• Model: VEN210
• Seria: ACVATIX™
• Typ: zawór grzejnikowy kątowy
• Zastosowanie: wodne instalacje grzewcze – regulacja i ograniczanie temperatury w pojedynczych pomieszczeniach / strefach
• Zgodność: EN 215-1 (norma NF dla instalacji 2-rurowych)
• Średnica nominalna: DN10
• Nastawa wstępna: regulacja kv w 5 pozycjach + N (pełne otwarcie)
• kvs (bez siłownika, pozycja N): 0,63 m³/h
• Gwinty przyłączy: wewnętrzny Rp i zewnętrzny R wg ISO 7/1
• Dławica zaworu: wymienialna podczas pracy instalacji (bez narzędzi)
• Dostawa: zawór z pokrętłem / osłoną ochronną (zawory dostarczane z nastawą wstępną ustawioną na N)

Zastosowanie

VEN210 stosowany jest w wodnych instalacjach grzewczych do regulacji i ograniczania temperatury w pojedynczych pomieszczeniach lub strefach. Zalecany jest do wszystkich pomieszczeń, a szczególnie tam, gdzie występują zyski ciepła lub wymagane są różne poziomy temperatury.

Urządzenia współpracujące

• Głowice termostatyczne: RTN..
• Siłowniki elektromechaniczne: SSA131 / SSA331 / SSA161.05 oraz SSA151.05HF / SSA161.05HF
• Siłowniki elektromechaniczne sterowane radiowo: SSA955
• Siłowniki elektrotermiczne: STA..40..

Budowa i działanie

Natężenie przepływu może mieć ustawioną nastawę wstępną dzięki kryzie zaworu. Pełen skok jest zagwarantowany niezależnie od nastawy wstępnej, która ustawiana jest za pomocą osłony ochronnej.

Nastawa wstępna – wartości kv dla VEN210

Wartość kv można ustawić na głowicy zaworu w jednej z 5 pozycji + N (pełne otwarcie) za pomocą osłony ochronnej (może być obracana o 180°). Należy zwrócić uwagę na znak umieszczony na korpusie zaworu od strony króćca wylotowego.

Zakres regulacji z głowicami termostatycznymi RTN..

• Xp = 2 K: 1 = 0,072 | 2 = 0,17 | 3 = 0,24 | 4 = 0,28 | 5 = 0,37 | N = 0,43 (m³/h)
• Xp = 1,5 K: 1 = 0,057 | 2 = 0,135 | 3 = 0,19 | 4 = 0,23 | 5 = 0,29 | N = 0,33 (m³/h)
• Xp = 1 K: 1 = 0,037 | 2 = 0,089 | 3 = 0,13 | 4 = 0,145 | 5 = 0,19 | N = 0,22 (m³/h)

Zakres regulacji z siłownikami SSA.. i STA..40..

• Xp = 2 K: 1 = 0,09 | 2 = 0,18 | 3 = 0,26 | 4 = 0,33 | 5 = 0,48 | N = 0,63 (m³/h)

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda zimna i gorąca; woda z glikolem propylenowym; woda z glikolem etylenowym < 30% (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120 °C
• Dopuszczalne ciśnienie robocze: 1000 kPa (10 bar)
• Maks. spadek ciśnienia Δpmax: 60 kPa (0,6 bar)
• Zalecany spadek ciśnienia Δpv100: 5…20 kPa (0,05…0,2 bar)
• Minimalny skok: 1,2 mm

Materiały

• Korpus zaworu: mosiądz, matowy niklowany
• Śrubunek: mosiądz, matowy niklowany
• Osłona ochronna: polipropylen
• Uszczelnienia (pierścień): EPDM, NBR

Wymiary i przyłącza (VEN210)

• DN: 10
• Wymiary (wg rysunku wymiarowego): l4 = 24 mm, l3 = 49 mm, B = 20 mm, C = 53 mm, D = 18 mm, E = 35 mm
• Gwinty: Rp = 3/8", R = 3/8B, G = 5/8"
• Masa: 0,215 kg

Podsumowanie

Siemens VEN210 to trwały, kątowy zawór grzejnikowy DN10 z nastawą wstępną kv, wykonany z mosiądzu matowo niklowanego. Dzięki regulacji w 5 pozycjach + N, zgodności z EN 215-1 oraz możliwości współpracy z głowicami RTN.. i siłownikami SSA.. / STA..40.., stanowi sprawdzone rozwiązanie do precyzyjnej regulacji temperatury w instalacjach grzewczych.
