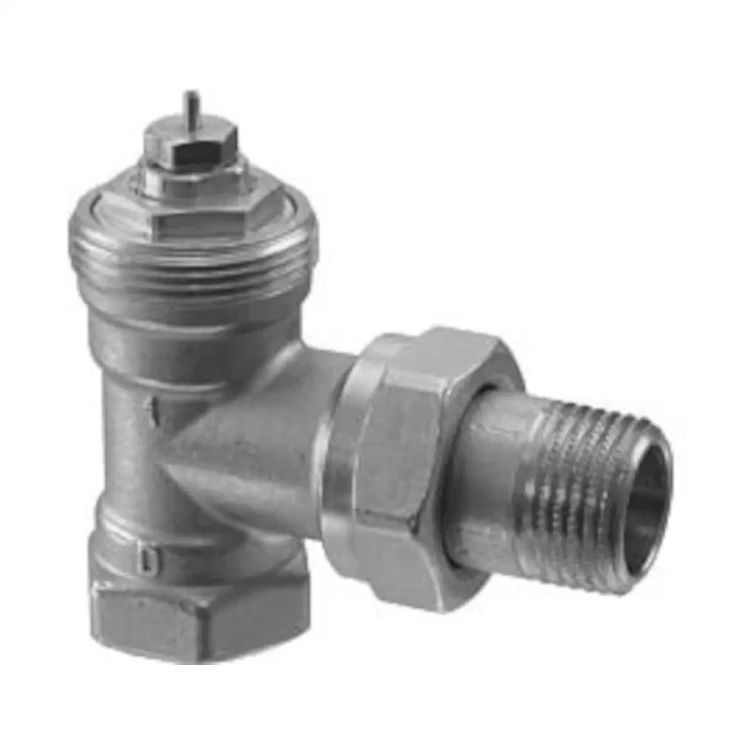

VEN115 Zawór grzejnikowy z mosiądzu, PN10, 1..120 °C, wersja kątowa, wg DIN (długi), DN15, kvs 0,10..0,89 m3/h

VEN115 to zawór grzejnikowy kątowy z serii Siemens ACVATIX™, przeznaczony do 2-rurowych instalacji grzewczych (norma DIN, zgodność z EN 215-1). Zawór ma DN15, korpus z mosiądzu matowo niklowanego oraz nastawę wstępną wartości kv, co ułatwia równoważenie przepływów i stabilną regulację temperatury w pojedynczych pomieszczeniach lub strefach. Dostarczany jest z pokrętłem / osłoną ochronną.

Najważniejsze cechy

• Producent: Siemens
• Model: VEN115
• Typ: zawór grzejnikowy kątowy (do 2-rurowych instalacji grzewczych)
• Średnica nominalna: DN15
• Ciśnienie nominalne: PN10
• Wartość kvs (pozycja N, pełne otwarcie): 0,89 m³/h
• Nastawa wstępna kv: 5 pozycji + N (pełne otwarcie)
• Korpus / śrubunek: mosiądz, matowy niklowany
• Przyłącza gwintowane: Rp / R (wg ISO 7/1), gwint G (wg ISO 228/1)
• Wymienna dławica: możliwa wymiana podczas pracy instalacji (bez narzędzi)
• Dostarczany z: pokrętłem / osłoną ochronną

Zastosowanie

VEN115 jest stosowany w wodnych instalacjach grzewczych do regulacji i ograniczania temperatury w pojedynczych pomieszczeniach lub strefach. Zalecany jest do wszystkich pomieszczeń, a szczególnie tam, gdzie występują zyski ciepła lub wymagane są różne poziomy temperatury.

Urządzenia współpracujące

• Głowice termostatyczne: RTN..
• Siłowniki elektromechaniczne: SSA131 / SSA331 / SSA161.05
• Siłowniki elektromechaniczne (wersje HF): SSA151.05HF / SSA161.05HF
• Siłowniki sterowane radiowo: SSA955
• Siłowniki elektrotermiczne: STA..40..

Dane techniczne są zagwarantowane wyłącznie przy stosowaniu zaworu z siłownikami lub głowicami Siemens wymienionymi powyżej.

Budowa i działanie

Natężenie przepływu może być ustawione poprzez nastawę wstępną dzięki kryzie zaworu. Pełen skok jest zagwarantowany niezależnie od nastawy wstępnej, którą ustawia się za pomocą osłony ochronnej.

• Nastawa wstępna: ustawiana na głowicy zaworu w jednej z 5 pozycji + N.
• Osłona ochronna: może być obrócona o 180°.
• Oznaczenie kierunku: należy zwrócić uwagę na znak umieszczony na korpusie zaworu od strony króćca wylotowego.

Nastawa wstępna – wartości kv dla VEN115

Zakres regulacji z siłownikami SSA.. i STA..40..

Zakres regulacji z głowicami termostatycznymi RTN..

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda zimna i gorąca; woda z glikolem propylenowym; woda z glikolem etylenowym < 30%
• Zalecenie: jakość wody wg VDI 2035
• Temperatura czynnika: 1…120 °C
• Dopuszczalne ciśnienie robocze: 1000 kPa (10 bar)
• Maks. spadek ciśnienia Δpmax: 60 kPa (0,6 bar)
• Zalecany spadek ciśnienia Δpv100: 5…20 kPa (0,05…0,2 bar)
• Skok: min. 1,2 mm
• Materiały: korpus zaworu – mosiądz, matowy niklowany; śrubunek – mosiądz, matowy niklowany; osłona ochronna – polipropylen; pierścień – EPDM, NBR

Wymiary i przyłącza (VEN115)

• Wymiary [mm]: l3 = 29, l4 = 58, B = 26, C = 53, D = 18, E = 35
• Gwinty: Rp = 1/2", R = 1/2B", G = 3/4"
• Masa: 0,270 kg

Wyposażenie dodatkowe

• ATN2: zabezpieczenie przed demontażem
• ATN4: pokrętło
• AVN15-15: łącznik samozaciskowy (od strony zaworu 1/2", od strony instalacji Ø 15 mm) – do rur miedzianych i z miękkiej stali
• AVN15-A16: łącznik samozaciskowy (od strony zaworu 1/2", od strony instalacji 16 × 2 mm) – do rur z tworzywa z folią aluminiową

Montaż i obsługa

• Instrukcja montażu: wydrukowana na opakowaniu.
• Nastawa fabryczna: zawory dostarczane są z nastawą wstępną ustawioną na N (pełne otwarcie).
• Bezobsługowość: zawory są urządzeniami bezobsługowymi.
• Serwis: w przypadku przeciekania można wymienić dławicę zaworu; zawory nie podlegają naprawie i muszą być wymieniane w całości.

Podsumowanie

Siemens VEN115 to solidny kątowy zawór grzejnikowy DN15 do instalacji 2-rurowych, z nastawą wstępną kv (5 pozycji + N) i korpusem z mosiądzu matowo niklowanego. Zgodność z EN 215-1, możliwość wymiany dławicy podczas pracy instalacji oraz szeroka współpraca z głowicami termostatycznymi i siłownikami Siemens czynią go praktycznym wyborem do precyzyjnej regulacji ogrzewania w pomieszczeniach.

Pliki do pobrania:
VEN115 Karta katalogowa
