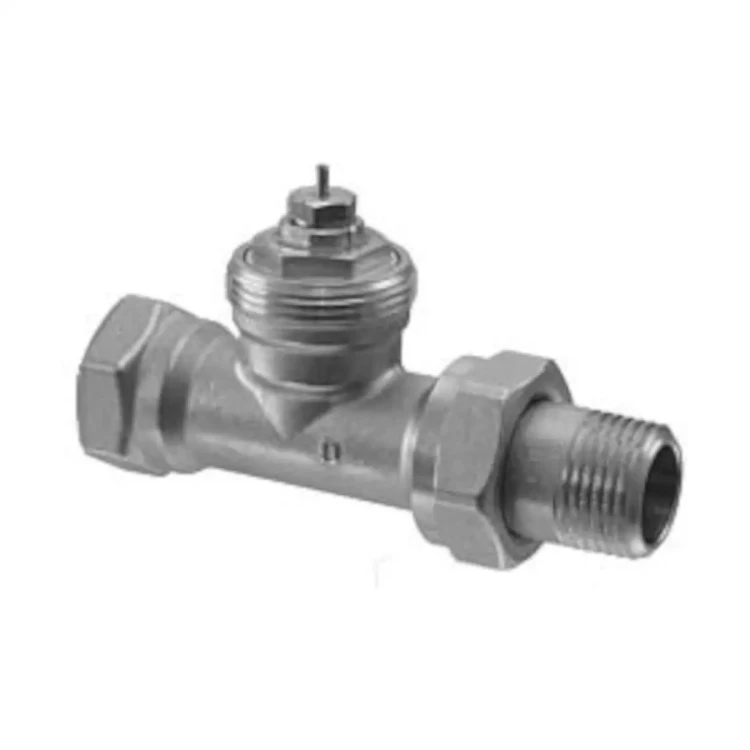

VDN120 Zawór grzejnikowy z mosiądzu, PN10, 1..120 °C, wersja prosta, wg DIN (długi), DN20, kvs 0,31..1,41 m3/h

VDN120 to zawór grzejnikowy prosty (ACVATIX™) przeznaczony do 2-rurowych instalacji grzewczych w celu regulacji i ograniczania temperatury w pojedynczych pomieszczeniach lub strefach. Zawór posiada nastawę wstępną wartości kv, korpus z mosiądzu matowo niklowanego oraz przyłącza gwintowane Rp/R zgodnie z ISO 7/1. Dostarczany jest wraz z pokrętłem / osłoną ochronną.

Najważniejsze cechy

• Producent: Siemens
• Model: VDN120
• Typ: zawór grzejnikowy prosty (norma DIN) do 2-rurowych instalacji grzewczych
• Średnica nominalna: DN20
• Nastawa wstępna: 5 pozycji + N (pełne otwarcie)
• Wartość kvs (bez siłownika, pozycja N): 1,41 m³/h
• Korpus / śrubunek: mosiądz, matowy niklowany
• Zgodność: EN 215 (EN 215-1)
• Możliwość wymiany dławicy podczas pracy instalacji (bez narzędzi)
• Dostawa: zawory i wyposażenie dodatkowe pakowane oddzielnie

Zastosowanie

VDN120 stosowany jest w wodnych instalacjach grzewczych do regulacji i ograniczania temperatury w pojedynczych pomieszczeniach lub strefach. Zalecany jest do wszystkich pomieszczeń, a szczególnie tam, gdzie występują zyski ciepła lub wymagane są różne poziomy temperatury.

Nastawa wstępna i regulacja przepływu

• Natężenie przepływu może mieć ustawioną nastawę wstępną dzięki kryzie zaworu.
• Pełen skok jest zagwarantowany niezależnie od nastawy wstępnej.
• Nastawa wstępna ustawiana jest za pomocą osłony ochronnej.
• Wartość kv może być ustawiona na głowicy zaworu na jednej z 5 pozycji + N za pomocą osłony ochronnej, którą można obrócić o 180°.

Wartości kv dla VDN120 (nastawa wstępna)

Praca z siłownikami SSA.. i STA..40..

• Pozycja 1: 0,31 m³/h
• Pozycja 2: 0,41 m³/h
• Pozycja 3: 0,54 m³/h
• Pozycja 4: 0,83 m³/h
• Pozycja 5: 0,91 m³/h
• Pozycja N (pełne otwarcie): 1,41 m³/h

Praca z głowicami termostatycznymi RTN.. (zakres Xp)

• Xp = 2 K: 1: 0,22 | 2: 0,35 | 3: 0,44 | 4: 0,52 | 5: 0,60 | N: 0,71 m³/h
• Xp = 1,5 K: 1: 0,17 | 2: 0,27 | 3: 0,35 | 4: 0,42 | 5: 0,46 | N: 0,55 m³/h
• Xp = 1 K: 1: 0,11 | 2: 0,18 | 3: 0,23 | 4: 0,28 | 5: 0,31 | N: 0,36 m³/h

Urządzenia współpracujące

• Głowice termostatyczne: RTN..
• Siłowniki elektromechaniczne: SSA131 / SSA331 / SSA161.05
• Siłowniki elektromechaniczne: SSA151.05HF / SSA161.05HF
• Siłowniki elektromechaniczne sterowane radiowo: SSA955
• Siłowniki elektrotermiczne: STA..40..

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda zimna i gorąca; woda z glikolem propylenowym; woda z glikolem etylenowym < 30% (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120 °C
• Dopuszczalne ciśnienie robocze: 1000 kPa (10 bar)
• Maks. spadek ciśnienia Δpmax: 60 kPa (0,6 bar)
• Zalecany spadek ciśnienia Δpv100: 5…20 kPa (0,05…0,2 bar)
• Skok: min. 1,2 mm
• Długość zabudowy: EN 215

Wymiary, przyłącza i masa

• DN: 20
• Wymiary: l1 = 74 mm, l2 = 107 mm, C = 53 mm, D = 18 mm, E = 35 mm
• Gwinty: Rp 3/4, R 3/4B, G 1
• Masa: 0,410 kg

Obsługa i serwis

• Zawór jest urządzeniem bezobsługowym.
• W przypadku przeciekania można wymienić dławicę zaworu.
• Zawór nie podlega naprawie – w razie uszkodzenia wymaga wymiany w całości.
• Zawór dostarczany jest z nastawą wstępną ustawioną na N (pełne otwarcie).

Wyposażenie dodatkowe (opcjonalne)

• ATN2: zabezpieczenie przed demontażem
• ATN4: pokrętło

Podsumowanie

Siemens VDN120 to solidny zawór grzejnikowy prosty DN20 z nastawą wstępną kv, zaprojektowany do 2-rurowych instalacji grzewczych. Matowo niklowany korpus z mosiądzu, zgodność z EN 215 oraz możliwość doboru wartości kv (pozycje 1–5 + N) ułatwiają precyzyjne zrównoważenie przepływów i stabilną regulację temperatury w pomieszczeniach.
