VDN220 Zawór grzejnikowy z mosiądzu, PN10, 1..120 °C, wersja kątowa, wg NF (krótki), DN20, kvs 0,31..1,41 m3/h

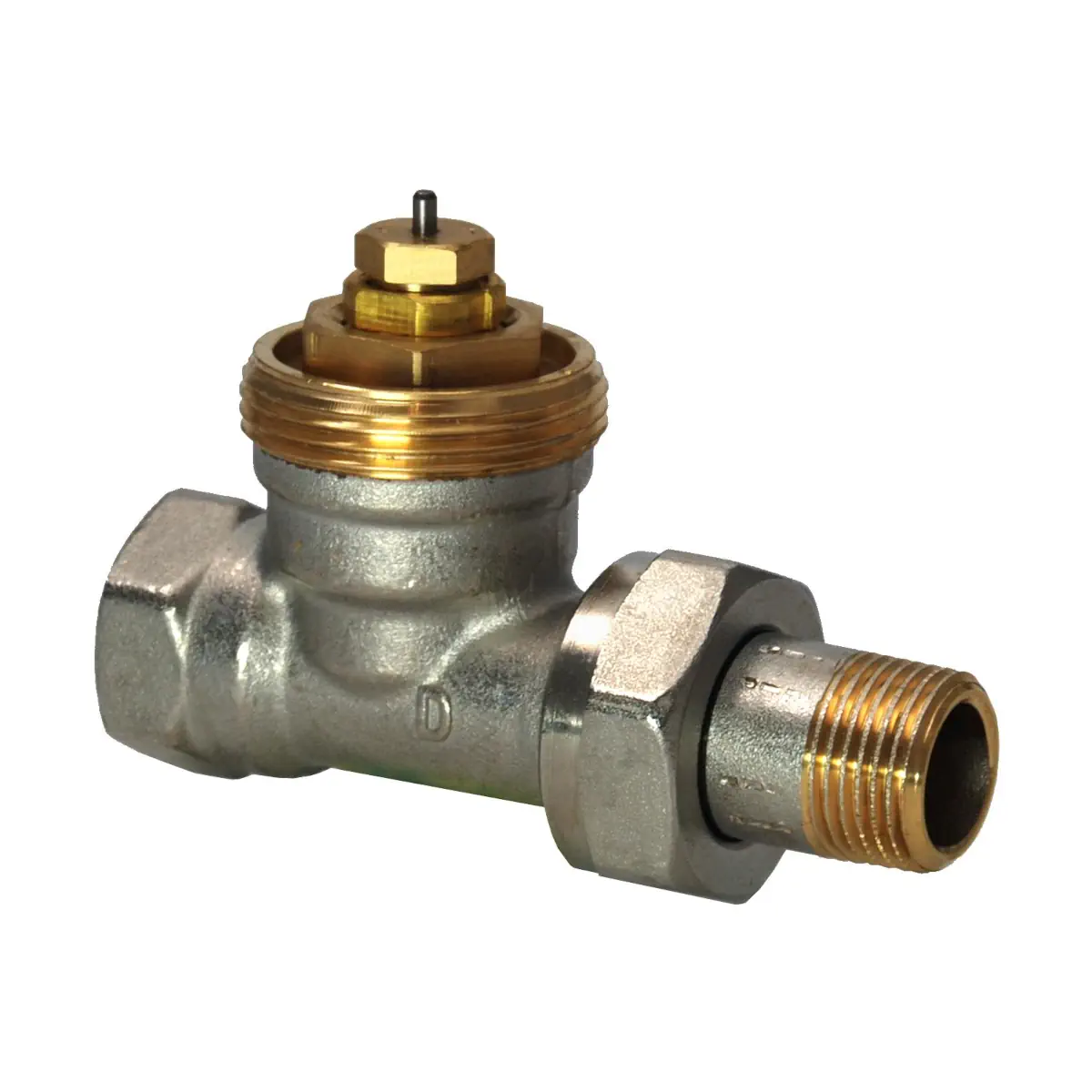

VDN220 to zawór grzejnikowy prosty z rodziny Siemens ACVATIX™, przeznaczony do 2-rurowych instalacji grzewczych (norma NF, zgodność z EN 215). Zawór posiada nastawę wstępną wartości kv (kryza zaworu), korpus z mosiądzu matowo niklowanego oraz przyłącza gwintowane Rp/R zgodne z ISO 7/1. Model VDN220 ma średnicę DN20 i wartość kvs = 1,41 m³/h (bez siłownika) oraz jest dostarczany wraz z pokrętłem / osłoną ochronną.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VDN220
• Typ: zawór grzejnikowy prosty (do instalacji 2-rurowych)
• Średnica nominalna: DN20
• Wartość kvs (bez siłownika): 1,41 m³/h
• Nastawa wstępna: regulacja wartości kv (5 pozycji + N – pełne otwarcie)
• Korpus / śrubunek: mosiądz, matowy niklowany
• Osłona ochronna: polipropylen
• Możliwość wymiany dławicy podczas pracy instalacji (bez narzędzi)
• Ciśnienie nominalne: PN10

Zastosowanie

Zawór VDN220 stosowany jest w wodnych instalacjach grzewczych do regulacji i ograniczania temperatury w pojedynczych pomieszczeniach lub strefach. Zalecany jest do wszystkich pomieszczeń, szczególnie tam, gdzie występują zyski ciepła lub wymagane są różne poziomy temperatury.

Urządzenia współpracujące

• Głowice termostatyczne: RTN..
• Siłowniki elektromechaniczne: SSA131 / SSA331 / SSA161.05, SSA151.05HF / SSA161.05HF
• Siłowniki elektromechaniczne sterowane radiowo: SSA955
• Siłowniki elektrotermiczne: STA..40..

Dane techniczne są zagwarantowane wyłącznie przy stosowaniu zaworu z siłownikami lub głowicami Siemens wymienionymi powyżej.

Budowa i działanie

Natężenie przepływu można ustawić dzięki nastawie wstępnej realizowanej przez kryzę zaworu. Pełen skok jest zagwarantowany niezależnie od nastawy wstępnej, która ustawiana jest za pomocą osłony ochronnej.

• Zawór zgodny z EN 215
• Dławica zaworu może być wymieniana podczas pracy instalacji (bez narzędzi)

Nastawa wstępna (wartość kv) – VDN220

Wartość kv określa przepływ objętościowy wody V̇100 przy spadku ciśnienia na zaworze Δpv100 = 1 bar. Nastawę wstępną ustawia się na głowicy zaworu na jednej z 5 pozycji + N (pełne otwarcie) za pomocą osłony ochronnej, którą można obrócić o 180°. Należy zwrócić uwagę na znak umieszczony na korpusie zaworu od strony króćca wylotowego.

Wartości kv dla głowic termostatycznych RTN.. (VDN220)

• Xp = 2 K: 1: 0,22 • 2: 0,35 • 3: 0,44 • 4: 0,52 • 5: 0,60 • N: 0,71 m³/h
• Xp = 1,5 K: 1: 0,17 • 2: 0,27 • 3: 0,35 • 4: 0,42 • 5: 0,46 • N: 0,55 m³/h
• Xp = 1 K: 1: 0,11 • 2: 0,18 • 3: 0,23 • 4: 0,28 • 5: 0,31 • N: 0,36 m³/h

Wartości kv dla siłowników SSA.. i STA..40.. (VDN220)

• Xp = 1 K: 1: 0,31 • 2: 0,41 • 3: 0,54 • 4: 0,83 • 5: 0,91 • N: 1,41 m³/h

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda zimna i gorąca; woda z glikolem propylenowym; woda z glikolem etylenowym < 30% (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120 °C
• Dopuszczalne ciśnienie robocze: 1000 kPa (10 bar)
• Spadek ciśnienia Δpmax: maks. 60 kPa (0,6 bar)
• Zalecany spadek ciśnienia Δpv100: 5…20 kPa (0,05…0,2 bar)
• Skok (min.): 1,2 mm
• Długość zabudowy: EN 215
• Przyłącza gwintowane: gwint wewnętrzny Rp (ISO 7/1), gwint zewnętrzny R (ISO 7/1), gwint G (ISO 228/1)
• Zgodność RoHS: zgodny
• Zgodność EAC: Euroazjatycka zgodność

Wymiary i przyłącza (VDN220)

• DN: 20
• Wymiary: l1 = 65 mm, l2 = 98 mm, C = 53 mm, D = 18 mm, E = 35 mm
• Gwinty: Rp = 3/4", R = 3/4B, G = 1"
• Waga: 0,385 kg

Montaż i obsługa

• Zawór dostarczany jest z nastawą wstępną ustawioną na N (pełne otwarcie).
• Instrukcja montażu jest wydrukowana na opakowaniu.
• Zawór jest urządzeniem bezobsługowym.
• W przypadku przeciekania możliwa jest wymiana dławicy zaworu.
• Zawór nie podlega naprawie – w razie uszkodzenia należy go wymienić w całości.

Podsumowanie

Siemens VDN220 to solidny zawór grzejnikowy prosty DN20 do instalacji 2-rurowych, z nastawą wstępną kv i korpusem z mosiądzu matowo niklowanego. Zgodność z EN 215, parametry pracy PN10 oraz możliwość wymiany dławicy podczas pracy instalacji czynią go praktycznym rozwiązaniem do precyzyjnego ograniczania przepływu i stabilnej regulacji temperatury w pomieszczeniach.
