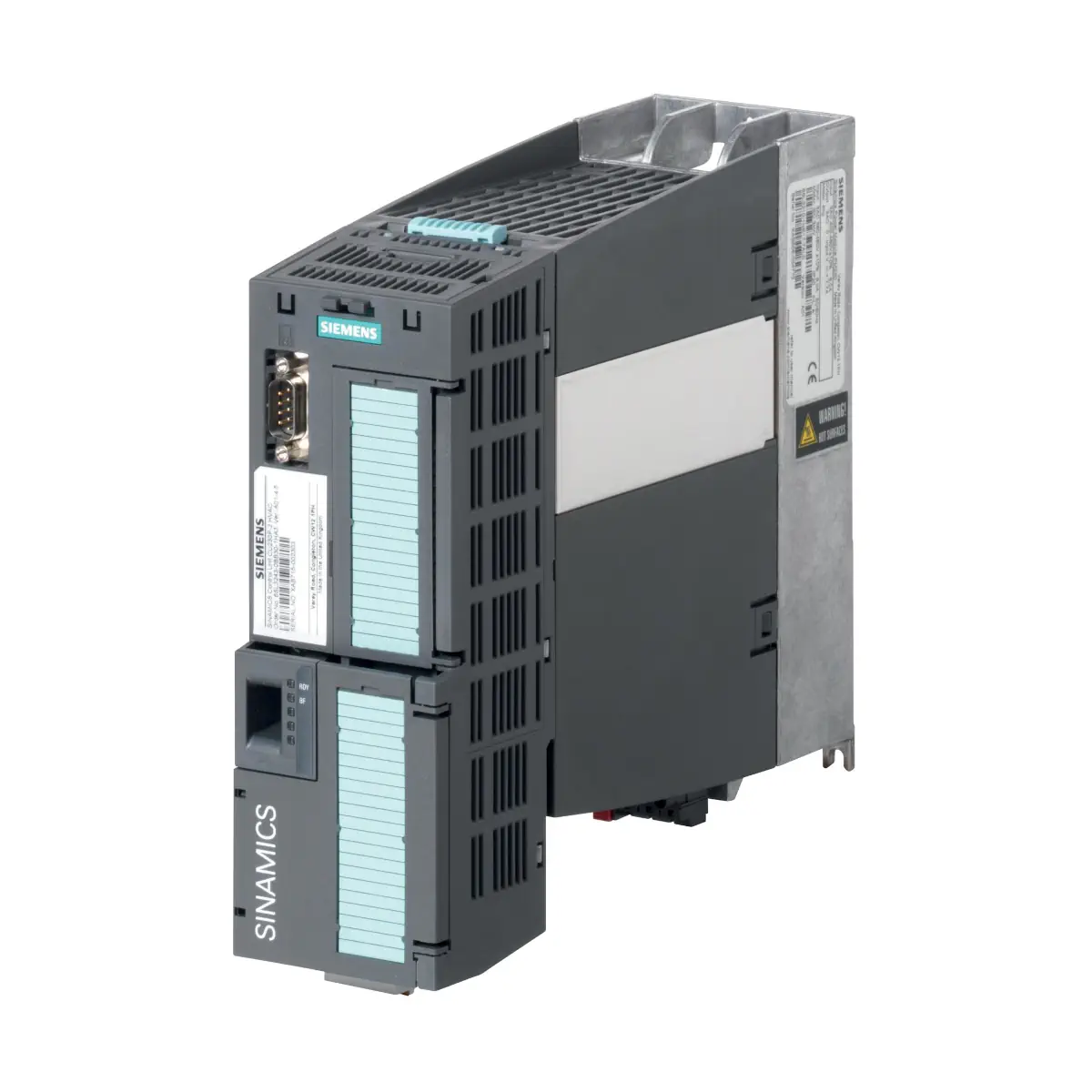

G120P-0.75/32A Przemiennik częstotliwości z filtrem EMC klasy A, 3 × 380..480 V, 0,75 kW, IP20

G120P-0.75/32A to przemiennik częstotliwości Siemens SINAMICS G120P przeznaczony do energooszczędnego sterowania pompami i wentylatorami w systemach budynkowych. Wersja IP20 (do montażu w szafie) z zintegrowanym filtrem EMC klasy A (C2) zasilana jest z sieci 3 AC 380…480 V i oferuje funkcje dedykowane aplikacjom HVAC, takie jak tryb ECO, hibernacja oraz 4 regulatory PID. Zestaw G120P składa się z Control Unit CU230P-2 BT oraz Power Module PM230, natomiast panel operatorski lub pokrywa maskująca są zamawiane oddzielnie.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-0.75/32A
• Nr zam. (MLFB): 6SL3200-6AE12-2AH0
• Przeznaczenie: przemiennik częstotliwości do pomp i wentylatorów w instalacjach budynkowych (HVAC)
• Moc: 0,75 kW
• Napięcie zasilania: 3 AC 380…480 V (±10%)
• Stopień ochrony: IP20 (do montażu w szafie sterowniczej)
• Filtr EMC: zintegrowany, klasa A (C2)
• Skuteczność η: 0,93
• Wbudowane regulatory: 4 x PID
• Komunikacja (standard w CU230P-2 BT): RS485 obsługujące USS, Modbus RTU, BACnet MS/TP oraz P1
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (praca zależna od zapotrzebowania).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dedykowane pompom i wentylatorom

• Automatyczny restart po zaniku zasilania lub wystąpieniu błędu.
• Lotny start – załączenie napędu w trakcie pracy silnika.
• Tryb ECO – automatyczne dostosowywanie prądu silnika do aktualnego obciążenia.
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalnego zużycia energii.
• Tryb pożarowy Essential Service Mode (ESM) – praca napędu nawet w warunkach alarmowych.
• Regulacja wielostrefowa:
  • regulacja strefowa ciśnienia lub temperatury z użyciem do 3 czujników, lub
  • regulacja dwóch niezależnych stref (po 1 czujniku na strefę).
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Tygodniowe programy czasowe: 3 (programowalne)
• Zegar czasu rzeczywistego do sterowania procesami w funkcji czasu.
• Programowalne bloki logiczne do budowy prostych funkcji sterowania.
• Monitorowanie temperatury silnika (PTC, KTY) oraz funkcje ochronne: zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania za pomocą obwodu pośredniego DC.

Komunikacja oraz wejścia/wyjścia (Control Unit CU230P-2 BT)

• Interfejs komunikacyjny (standard): RS485 z obsługą USS, Modbus RTU, BACnet MS/TP oraz P1.
• Wejścia/wyjścia:
  • 6 DI (izolowane, zabezpieczone przed nadmiernym prądem),
  • 3 DO (2 x 230 V AC / 2 A, 1 x 30 V DC / 0,5 A),
  • 4 AI:
    • 2 x 0…10 V / -10…10 V / 0…20 mA / 4…20 mA,
    • 1 x 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000,
    • 1 x Pt1000 / LG-Ni1000,
  • 2 AO (0…10 V / 0…20 mA / 4…20 mA),
  • 1 wejście czujnika temperatury silnika: KTY/PTC/ThermoClick,
  • 2 x PSU-out: 10 V DC oraz 24 V DC,
  • 1 x PSU-in: 24 V DC.
• Wejścia dla czujników temperatury: 2 (LG-Ni1000 / Pt1000).

Dane techniczne (G120P-0.75/32A)

• Moc znamionowa: 0,75 kW
• Prąd wyjściowy: 2,2 A
• Napięcie zasilania: 380…480 V, 3 AC (±10%)
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna skokiem 2 kHz)
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Temperatura pracy: 0…60°C (z obniżeniem mocy)
• Wilgotność względna: < 95% RH, bez kondensacji
• Nominalny prąd zwarciowy (IP20): 65 kA
• Zgodność: UL, CE, c-tick
• EMC (EN 61800-3:2004): przy zastosowaniu ekranowanego kabla do 25 m, dla urządzeń ze zintegrowanym filtrem klasy A: kategoria C2, spełnia klasę A wg EN 55011

Montaż i wymiary (IP20, Power Module PM230 ze zintegrowanym filtrem A)

• Przeznaczenie montażowe: IP20 do montażu w szafie sterowniczej.
• Rozmiar obudowy (IP20): FSA
• Wymiary (mm):
  • H: 196
  • B: 73
  • T1 z IOP-2: 245
  • T1 z pokrywą/BOP-2: 235
  • T2 bez pokrywy: 223
• Wymagany odstęp (mm): góra 80, dół 100

Akcesoria (zamawiane oddzielnie)

• Panel operatorski podstawowy BOP-2 (IP55): 6SL3255-6AA00-4CA0
• Panel operatorski IOP-2 (IP54): 6SL3255-6AA00-4JA1
• Pokrywa maskująca złącze panelu (IP55 / UL Type 12): 6SL3256-6BA00-0AA0
• Zestaw do montażu panelu na drzwiach (kabel 5 m): 6SL3256-6AP00-0JA0

Podsumowanie

Siemens SINAMICS G120P-0.75/32A (6SL3200-6AE12-2AH0) to kompaktowy przemiennik 0,75 kW do aplikacji pompowych i wentylatorowych w budynkach. Wersja IP20 z zintegrowanym filtrem EMC klasy A (C2), komunikacją RS485 (USS/Modbus RTU/BACnet MS/TP/P1), wbudowanymi 4 regulatorami PID oraz funkcjami oszczędzania energii (ECO, hibernacja) ułatwia budowę nowoczesnych i efektywnych układów HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do modelu SINAMICS G120P-0.75/32A: przemiennik częstotliwości do sterowania silnikami indukcyjnymi w instalacjach pomp i wentylatorów, o mocy 0,75 kW, napięciu zasilania 3 x 380...480 V AC, w wykonaniu IP20 do montażu w szafie sterowniczej.
• Posiada oznaczenie CE. Dokumentacja wskazuje zgodność m.in. z wymaganiami dyrektywy niskonapięciowej, EMC oraz RoHS dla zastosowań objętych zakresem tych przepisów.
• Urządzenie elektryczne niskonapięciowe/przemysłowe. Montaż, podłączenie, uruchomienie, diagnostykę, konserwację i usuwanie usterek może wykonywać wyłącznie wykwalifikowany personel.
• Nie używać urządzenia do zastosowań innych niż sterowanie silnikiem indukcyjnym w instalacjach przewidzianych przez producenta. Nie wolno modyfikować urządzenia ani stosować niezalecanych części zamiennych i akcesoriów.
• Nie używać urządzenia jako wyłącznika awaryjnego E-STOP.
• Przed rozpoczęciem jakichkolwiek prac należy całkowicie odłączyć zasilanie, zabezpieczyć przed ponownym załączeniem i odczekać co najmniej 5 minut przed otwarciem urządzenia. Zaciski liniowe, silnikowe i kondensatory mogą pozostawać pod niebezpiecznym napięciem także po odłączeniu zasilania.
• Przed dotknięciem zacisków i elementów przewodzących należy sprawdzić brak napięcia między fazami oraz między fazą a przewodem ochronnym.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować porażenie prądem.
• Po stronie zasilania należy stosować odpowiednie zabezpieczenia nadprądowe. Jeżeli w instalacji stosowany jest wyłącznik różnicowoprądowy (RCD) lub monitor prądu różnicowego (RCM), musi to być aparat typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Do obwodów elektroniki i zacisków sterujących należy stosować wyłącznie źródła SELV/PELV. Nieprawidłowe zasilanie obwodów sterowania grozi porażeniem, zwarciem lub uszkodzeniem urządzenia.
• Nie otwierać złączy wtykowych pod napięciem, o ile dokumentacja producenta wyraźnie tego nie dopuszcza.
• Model G120P-0.75/32A ma stopień ochrony IP20 i może pracować wyłącznie w zamkniętej obudowie lub w nadrzędnej szafie sterowniczej z zamkniętymi osłonami ochronnymi. Urządzenie należy chronić przed zanieczyszczeniami przewodzącymi.
• Urządzenie należy montować wyłącznie pionowo, z zachowaniem minimalnych odstępów wentylacyjnych określonych przez producenta. Niewystarczająca wentylacja może prowadzić do przegrzania, pożaru lub skrócenia żywotności urządzenia.
• Nie instalować ani nie eksploatować urządzenia na zewnątrz, w atmosferze wybuchowej ani w miejscach narażonych na wstrząsy, silne wibracje, pola elektromagnetyczne, gazy korozyjne, kondensację, zraszanie lub oblodzenie.
• Podczas pracy urządzenie generuje pola elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować odległość co najmniej 2 m od urządzenia.
• Silnik może uruchomić się nieoczekiwanie po podaniu zasilania, po zaniku i powrocie zasilania, po skasowaniu błędu lub przy aktywnych funkcjach automatycznego restartu i lotnego startu. Przed pracami przy napędzie należy zabezpieczyć maszynę i uniemożliwić ruch silnika.
• Błędne parametryzowanie może spowodować nieprawidłową pracę maszyny, zagrożenie dla zdrowia lub uszkodzenie instalacji. Parametry należy zabezpieczyć przed nieuprawnioną zmianą i po uruchomieniu wykonać test działania funkcji bezpieczeństwa całego układu.
• W przypadku pracy w trybie pożarowym/awaryjnym (ESM), funkcje ochrony urządzenia i instalacji mogą być wyłączone. Tryb ten wolno aktywować tylko wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna, np. do oddymiania.
• Przewody zasilające, silnikowe, sterujące i ekranowanie należy prowadzić zgodnie z zasadami kompatybilności elektromagnetycznej EMC. Niepodłączone ekrany kabli lub nieprawidłowe prowadzenie przewodów mogą powodować zakłócenia, niebezpieczne napięcia dotykowe lub nieprawidłową pracę.
• Dla zachowania zgodności EMC należy stosować przewidziane przez producenta długości i typy przewodów. Dla tego modelu z filtrem A dopuszczalne są m.in. przewody silnikowe ekranowane do 25 m dla kategorii C2 oraz do 50 m dla kategorii C3, a nieekranowane do 100 m bez kategorii EMC.
• Urządzenie zawiera elementy wrażliwe na wyładowania elektrostatyczne (ESD). Transport, przechowywanie i montaż należy wykonywać z zachowaniem zasad ochrony ESD.
• Podczas uruchamiania i identyfikacji danych silnika mogą wystąpić niekontrolowane ruchy maszyny. Przed załączeniem należy upewnić się, że w strefie niebezpiecznej nie przebywają osoby, a luźne elementy i obciążenia zostały zabezpieczone.
• Wbudowane wentylatory należy okresowo kontrolować; dokumentacja zaleca sprawdzenie i ewentualną wymianę po około 40 000 godzin pracy.
