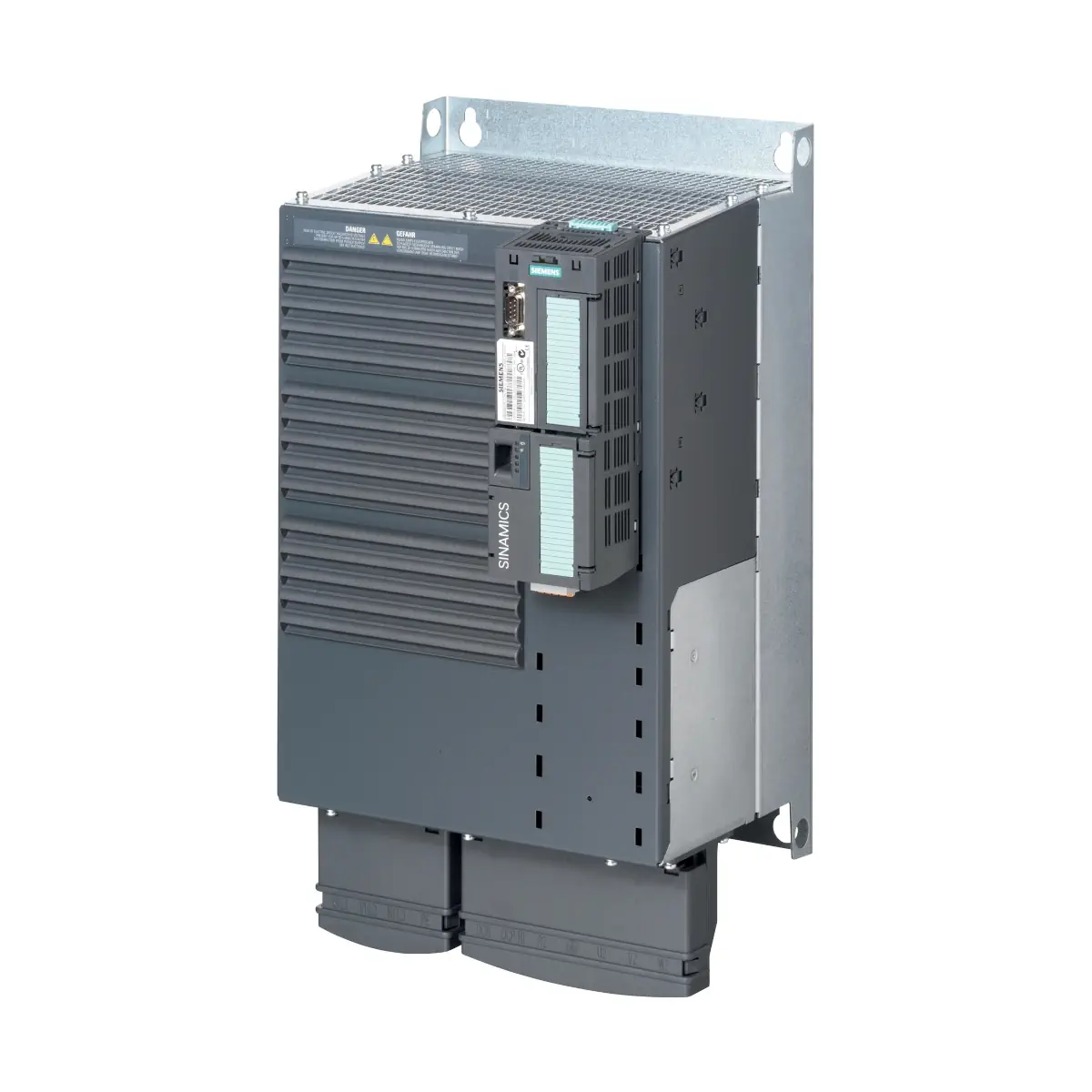

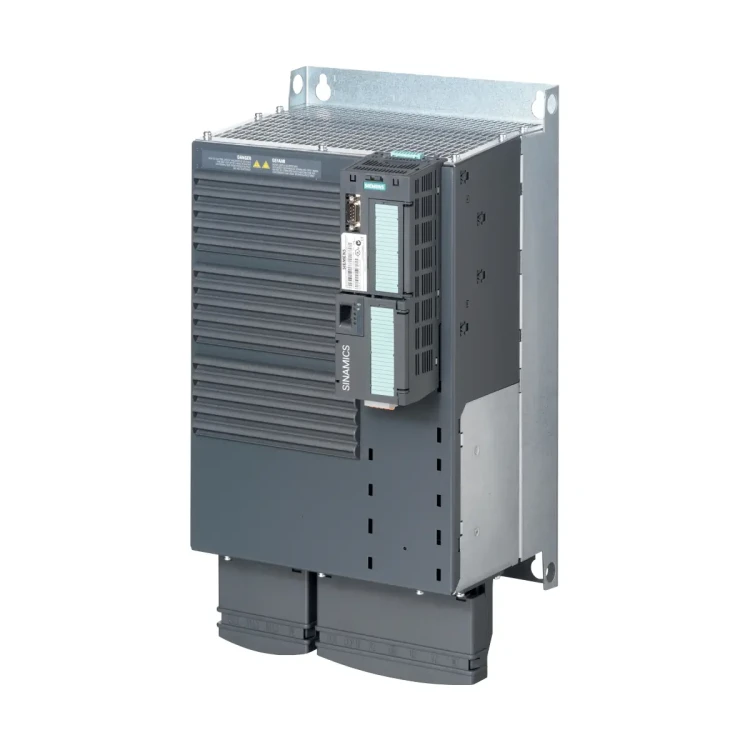

G120P-30/32A Przemiennik częstotliwości z filtrem EMC, 3 × 380..480 V, 30,0 kW, IP20

G120P-30/32A to przemiennik częstotliwości Siemens SINAMICS dedykowany do energooszczędnego sterowania pompami i wentylatorami w instalacjach budynkowych. Jest to wersja IP20 do montażu w szafie sterowniczej, ze zintegrowanym filtrem EMC klasy A (C2). Urządzenie zasilane jest z sieci 3 AC 380…480 V i dostarcza moc 30 kW przy prądzie wyjściowym 60 A (skuteczność η = 0,97). Konstrukcja jest modułowa – zestaw tworzą Control Unit CU230P-2 BT oraz Power Module PM230; panel operatorski lub pokrywa maskująca nie są dołączone i zamawia się je oddzielnie.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-30/32A
• Typ urządzenia: przemiennik częstotliwości do pomp i wentylatorów
• Moc: 30 kW
• Prąd wyjściowy: 60 A
• Skuteczność: η = 0,97
• Napięcie zasilania: 3 AC 380…480 V (±10%)
• Częstotliwość zasilania: 47…63 Hz
• Stopień ochrony: IP20 (montaż w szafie sterowniczej)
• Filtr EMC: zintegrowany, klasa A (C2)
• Regulacja: wbudowane 4 regulatory PID
• Komunikacja (standard w CU230P-2 BT): RS485/USS, Modbus/RTU, BACnet MS/TP, P1
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych.
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje i możliwości

• Automatyczny restart po zaniku zasilania lub wystąpieniu błędu.
• Lotny start – załączenie napędu w trakcie pracy silnika.
• Tryb ECO – automatyczne dostosowanie prądu silnika do aktualnego obciążenia.
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silnikami zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• 4 regulatory PID – np. dla ciśnienia, temperatury, przepływu, poziomu, jakości powietrza lub innej zmiennej procesowej.
• Tryb pożarowy – Essential Service Mode (ESM).
• Regulacja wielostrefowa:
  • regulacja strefowa ciśnienia/temperatury z użyciem do 3 czujników, albo
  • regulacja dwóch niezależnych stref (po jednym czujniku na strefę).
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej.
• Programy czasowe tygodniowe (x3) oraz zegar czasu rzeczywistego.
• Swobodnie programowalne bloki logiczne do prostych aplikacji.
• Monitorowanie temperatury silnika (czujnik temperatury lub wyłącznik termiczny PTC, KTY).
• Zabezpieczenia i nadzór: przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Hamowanie z użyciem obwodu pośredniego DC.

Wejścia/wyjścia i komunikacja (Control Unit CU230P-2 BT)

• Interfejs komunikacyjny (standard): RS485 – USS, Modbus RTU, BACnet MS/TP, P1
• Wejścia/wyjścia:
  • Wejścia cyfrowe: 6 DI (izolowane, zabezpieczone przed nadmiernym prądem)
  • Wyjścia cyfrowe: 3 DO (2 x 230 V AC / 2 A, 1 x 30 V DC / 0,5 A)
  • Wejścia analogowe: 4 AI
    • 2 x 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
    • 1 x 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
    • 1 x Pt1000 / LG-Ni1000
  • Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
  • Wejście czujnika temperatury silnika: 1 x KTY/PTC/ThermoClick
  • Zasilania pomocnicze: 2 x PSU-out (10 V DC, 24 V DC), 1 x PSU-in (24 V DC)

Dane techniczne (kluczowe)

• Moc: 30 kW
• Prąd wyjściowy: 60 A
• Skuteczność: η = 0,97
• Zasilanie: 380…480 V, 3 AC, ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana skokiem 2 kHz)
• Pasma zabronione: 4, programowalne
• Stałe prędkości: 15, programowalne
• Wilgotność względna: < 95% RH, bez kondensacji
• Nominalny prąd zwarciowy: IP20: 65 kA
• Dopuszczalna wysokość instalacji: do 2000 m n.p.m.
• Stopień zanieczyszczenia: 2 (wg EN 61800-5-1)

Montaż i wymiary (IP20, rozmiar obudowy D / FSD, z filtrem A)

• Wymiary: H = 512 mm, B = 275 mm
• Głębokość: T1 z IOP-2 = 275 mm; T1 z pokrywą/BOP-2 = 265 mm; T2 bez pokrywy = 253 mm
• Wymagany odstęp: góra 300 mm, dół 300 mm
• Moduły mocy mogą być montowane obok siebie (zalecany odstęp ok. 1 mm ze względu na tolerancje wykonania).

Podsumowanie

Siemens SINAMICS G120P-30/32A to przemiennik częstotliwości 30 kW / 60 A w wykonaniu IP20 do szaf sterowniczych, przygotowany do aplikacji pomp i wentylatorów w HVAC. Wbudowane funkcje aplikacyjne (m.in. 4 PID, ECO, hibernacja, kaskadowanie silników, ESM) oraz standardowa komunikacja RS485 (USS/Modbus RTU/BACnet MS/TP/P1) ułatwiają integrację z automatyką budynkową i optymalizację zużycia energii.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt G120P-30/32A jest przemiennikiem częstotliwości SINAMICS G120P w wykonaniu IP20, przeznaczonym do sterowania silnikami indukcyjnymi w aplikacjach pomp i wentylatorów.
• Posiada oznaczenie CE. Dokumentacja wskazuje zgodność m.in. z wymaganiami dyrektywy niskonapięciowej, dyrektywy EMC oraz RoHS.
• Urządzenie elektryczne trójfazowe o napięciu zasilania 3 x 380…480 V AC ±10%, 47…63 Hz. Dotknięcie części pod napięciem może spowodować porażenie prądem, ciężkie obrażenia lub śmierć.
• Montaż, podłączenie, uruchomienie, diagnostykę, konserwację i usuwanie usterek mogą wykonywać wyłącznie wykwalifikowani elektrycy lub odpowiednio przeszkolony personel zgodnie z dokumentacją producenta.
• Przed otwarciem urządzenia, montażem, podłączeniem lub serwisem należy odłączyć zasilanie, zabezpieczyć przed ponownym załączeniem i odczekać co najmniej 5 minut do pełnego rozładowania kondensatorów.
• Przed rozpoczęciem prac należy sprawdzić brak napięcia między przewodami fazowymi oraz między przewodami fazowymi a przewodem ochronnym, a także upewnić się, że wszystkie obwody pomocnicze są beznapięciowe.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie połączenia przewodu ochronnego może skutkować wystąpieniem niebezpiecznych napięć na dostępnych częściach.
• Przemiennik może powodować prąd stały w przewodzie PE. Jeżeli po stronie zasilania stosowane są RCD lub RCM, muszą to być urządzenia typu B o wysokiej odporności.
• Do wszystkich połączeń i zacisków modułów elektroniki należy stosować wyłącznie źródła napięcia SELV lub PELV.
• Nie wolno otwierać złączy wtykowych podczas pracy urządzenia, chyba że dokumentacja producenta wyraźnie dopuszcza taką czynność. Otwieranie połączeń pod napięciem może spowodować łuk elektryczny i ciężkie obrażenia.
• Model G120P-30/32A ma stopień ochrony IP20 i może pracować wyłącznie w zamkniętej obudowie lub szafie sterowniczej z zamkniętymi osłonami ochronnymi oraz zastosowanymi wszystkimi wymaganymi zabezpieczeniami.
• Urządzenie należy montować wyłącznie pionowo, z zachowaniem wymaganych odstępów wentylacyjnych oraz warunków otoczenia określonych przez producenta.
• IP20 należy chronić przed zanieczyszczeniami przewodzącymi, np. przez montaż w szafie sterowniczej o odpowiednim stopniu ochrony. Nieprzestrzeganie tych wymagań może spowodować uszkodzenie urządzenia.
• Urządzenie należy instalować wyłącznie w miejscach wolnych od silnych wstrząsów, nadmiernych drgań, pól elektromagnetycznych i gazów korozyjnych oraz przy zachowaniu dopuszczalnej temperatury, wilgotności i wysokości montażu.
• Nie wolno instalować ani eksploatować urządzenia w strefach zagrożonych wybuchem ani w środowisku, w którym może powstać atmosfera wybuchowa.
• Urządzenia nie wolno używać jako wyłącznika awaryjnego.
• Po załączeniu zasilania silnik lub maszyna mogą uruchomić się nieoczekiwanie. Niektóre ustawienia parametrów umożliwiają automatyczny restart po zaniku zasilania lub po usunięciu błędu.
• Podczas uruchamiania i pracy należy zabezpieczyć strefę niebezpieczną wokół maszyny. Przed włączeniem należy upewnić się, że nikt nie pracuje przy maszynie, a żadne luźne elementy nie mogą zostać wyrzucone.
• Do prac konserwacyjnych i diagnostycznych zaleca się zastosowanie mechanicznego rozłącznika umożliwiającego odłączenie kabla silnika od przemiennika.
• Błędna parametryzacja może spowodować nieprawidłową pracę maszyny i zagrożenie dla ludzi oraz mienia. Ustawienia parametrów należy zabezpieczyć przed nieuprawnioną zmianą.
• Jeżeli urządzenie pracuje w pobliżu osób z rozrusznikiem serca lub implantami, należy zachować minimalną odległość 2 m, ponieważ przemiennik podczas pracy wytwarza pole elektromagnetyczne.
• Nie należy używać telefonów komórkowych ani urządzeń radiowych o mocy nadawczej powyżej 1 W w odległości mniejszej niż około 2 m od urządzenia, ponieważ może to powodować zakłócenia działania.
• Ekrany kabli oraz nieużywane żyły kabli mocy należy podłączyć do uziemionego potencjału obudowy co najmniej z jednej strony. Niepodłączone ekrany mogą powodować niebezpieczne napięcia dotykowe wskutek sprzężeń pojemnościowych.
• Instalację należy wykonywać zgodnie z zasadami EMC, w szczególności oddzielając przewody zasilające i silnikowe od przewodów sygnałowych oraz stosując prawidłowe ekranowanie i połączenia o dużej powierzchni styku.
• Dla zachowania zgodności EMC należy przestrzegać dopuszczalnych długości i typów kabli wskazanych w dokumentacji. Dla wykonania IP20 z filtrem zintegrowanym kategorii C2 dopuszczalna długość ekranowanego kabla silnikowego wynosi do 25 m dla kategorii C2 lub do 50 m dla kategorii C3.
• Nie używać uszkodzonego urządzenia. W czasie transportu, magazynowania i eksploatacji należy przestrzegać wartości granicznych podanych w dokumentacji.
• Urządzenie zawiera elementy wrażliwe na wyładowania elektrostatyczne (ESD). Transport, przechowywanie i montaż elektroniki należy wykonywać wyłącznie z zachowaniem zasad ochrony ESD.
• W trybie pożarowym lub awaryjnym (ESM), jeżeli jest używany w danej aplikacji, funkcje ochrony urządzenia i instalacji są wyłączone. Tryb ten należy aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Urządzenie wymaga okresowej kontroli wentylacji i stanu połączeń. Wentylatory należy kontrolować, a w razie potrzeby wymieniać; średnia trwałość wentylatorów wynosi około 40 000 godzin pracy.

Pliki do pobrania:
G120P-30/32A Karta katalogowa
G120P-30/32A Instrukcja obsługi
