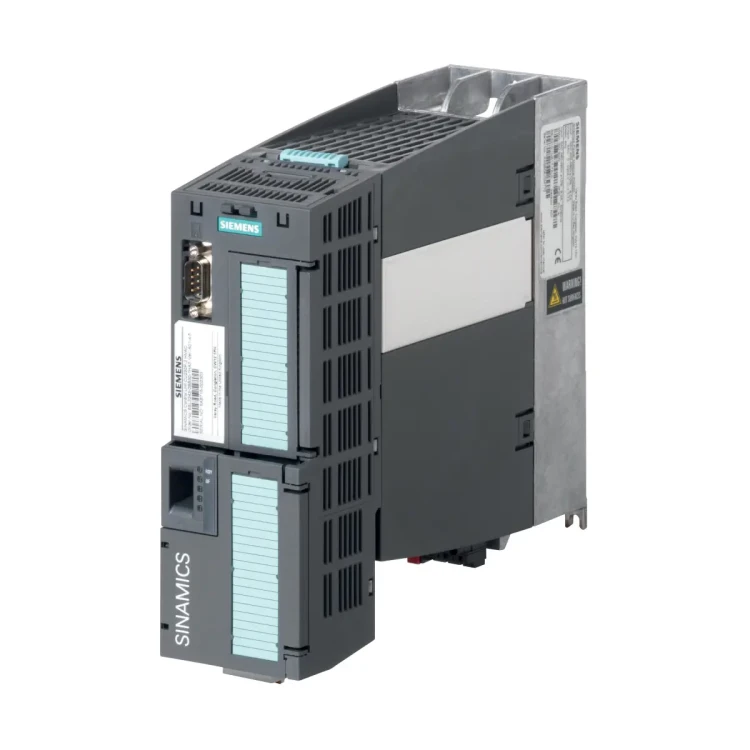

G120P-2.2/32A Przemiennik częstotliwości z filtrem EMC klasy A, 3 × 380..480 V, 2,20 kW, IP20

G120P-2.2/32A to przemiennik częstotliwości SINAMICS G120P firmy Siemens, dedykowany do energooszczędnego sterowania pompami i wentylatorami w instalacjach budynkowych (HVAC). Wariant IP20 z zintegrowanym filtrem EMC klasy A (C2) przeznaczony jest do montażu w szafie sterowniczej i pracy z zasilaniem 3 AC 380…480 V. Urządzenie stanowi zestaw modułowy z jednostką sterującą CU230P-2 BT oraz modułem mocy PM230 zoptymalizowanym do aplikacji pompowo-wentylatorowych.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-2.2/32A
• Nr zam. (MLFB): 6SL3200-6AE15-8AH0
• Przeznaczenie: przemiennik częstotliwości do pomp i wentylatorów w systemach budynkowych
• Stopień ochrony: IP20 (montaż w szafie sterowniczej)
• Moc: 2,2 kW
• Prąd wyjściowy: 5,9 A
• Skuteczność (η): 0,96
• Zasilanie: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Zintegrowany filtr EMC: klasa A (C2)
• Wbudowane regulatory: 4 × PID
• Komunikacja (standard CU230P-2 BT): RS485 z USS, Modbus/RTU, BACnet MS/TP, P1
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy

Zastosowanie

G120P-2.2/32A jest przeznaczony do regulacji prędkości napędów w aplikacjach HVAC, w tym:

• regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych,
• regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC,
• regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje zaprojektowane do pomp i wentylatorów

• Automatyczny restart po zaniku zasilania lub wystąpieniu błędu
• Lotny start (włączenie napędu w trakcie pracy silnika)
• Tryb ECO – oszczędzanie energii poprzez automatyczne dostosowanie prądu silnika do obciążenia
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii
• 4 regulatory PID – sterowanie na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu czy jakości powietrza
• Tryb pożarowy – Essential Service Mode (ESM)
• Regulacja wielostrefowa (do 3 czujników) lub regulacja dwóch niezależnych stref
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej
• Tygodniowe programy czasowe (3 niezależne) oraz zegar czasu rzeczywistego
• Swobodnie programowalne bloki logiczne do tworzenia prostych programów
• Monitorowanie temperatury silnika (PTC, KTY) oraz funkcje ochronne, m.in. przeciwzwarciowa, monitorowanie momentu, ochrona przed przepięciami (Vdc_max controller)
• Funkcja hamowania za pomocą obwodu pośredniego DC

We/Wy i komunikacja

Standardowa jednostka sterująca w zestawie G120P to CU230P-2 BT, która obsługuje:

• Interfejs komunikacyjny (standard): RS485/USS, Modbus/RTU, BACnet MS/TP, P1
• Opcjonalne jednostki sterujące: PROFIBUS DP, CANopen, PROFINET IO

Dostępne zasoby I/O jednostki sterującej:

• Wejścia cyfrowe: 6 DI
• Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A oraz 1 × 30 V DC / 0,5 A)
• Wejścia analogowe: 4 AI (2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA, 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000, 1 × Pt1000 / LG-Ni1000)
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: KTY/PTC/ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 VDC, 24 VDC), 1 × PSU-in (24 VDC)

Dane techniczne (wybrane)

• Moc znamionowa (niska przeciążalność): 2,2 kW
• Napięcie zasilania: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Prąd wyjściowy: 5,9 A
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz, zmiana ręczna co 2 kHz
• Wilgotność względna: < 95% RH, bez kondensacji
• Stopień ochrony: IP20

Montaż i uruchomienie

• Wersja IP20: przeznaczona do montażu w szafie sterowniczej.
• Uruchomienie wspierają narzędzia: STARTER oraz kreatory aplikacyjne dostępne w panelu IOP-2 (panel zamawiany oddzielnie).
• Jednostka sterująca posiada diody RDY (Ready) i BE (bus error) do sygnalizacji stanu pracy.

Podsumowanie

Siemens SINAMICS G120P-2.2/32A (MLFB 6SL3200-6AE15-8AH0) to przemiennik częstotliwości IP20 o mocy 2,2 kW i prądzie wyjściowym 5,9 A, zaprojektowany specjalnie do aplikacji pompowych i wentylatorowych w HVAC. Zintegrowany filtr EMC klasy A (C2), 4 regulatory PID, rozbudowane I/O oraz komunikacja RS485 (USS/Modbus RTU/BACnet MS/TP/P1) w standardzie czynią go praktycznym wyborem do energooszczędnej regulacji i integracji z automatyką budynkową.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do modelu SINAMICS G120P-2.2/32A – przemiennik częstotliwości do sterowania silnikiem indukcyjnym, przeznaczony do instalacji elektrycznych lub maszyn.
• Produkt spełnia wymagania dyrektyw i norm wskazanych w dokumentacji producenta, w tym wymagań CE, dyrektywy niskonapięciowej, EMC oraz RoHS.
• Urządzenie przeznaczone jest wyłącznie do zastosowań zgodnych z dokumentacją producenta. Nie wolno modyfikować urządzenia ani używać go do zastosowań innych niż opisane przez producenta.
• Nie używać urządzenia jako wyłącznika awaryjnego / urządzenia zatrzymania awaryjnego.
• Montaż, podłączenie, uruchomienie, konserwację i diagnostykę może wykonywać wyłącznie wykwalifikowany personel elektryczny, przeszkolony w zakresie pracy z urządzeniami elektrycznymi i zagrożeniami z nimi związanymi.
• Urządzenie pracuje z niebezpiecznym napięciem. Dotknięcie części pod napięciem grozi porażeniem elektrycznym, ciężkimi obrażeniami lub śmiercią.
• Po odłączeniu zasilania przed otwarciem urządzenia należy odczekać co najmniej 5 minut, aby umożliwić rozładowanie kondensatorów.
• Przed rozpoczęciem prac należy całkowicie odłączyć zasilanie, sprawdzić brak napięcia między fazami oraz między fazą i przewodem ochronnym, a także zabezpieczyć źródła energii przed ponownym załączeniem.
• Wszystkie połączenia i obwody elektroniczne należy zasilać wyłącznie napięciami SELV lub PELV, zgodnie z dokumentacją producenta.
• Urządzenie musi być prawidłowo uziemione i podłączone do przewodu ochronnego zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe uziemienie może spowodować pojawienie się niebezpiecznego napięcia na dostępnych częściach.
• Przemiennik może powodować składową prądu stałego w przewodzie PE. Jeżeli w instalacji stosowane są RCD lub RCM, po stronie zasilania należy stosować urządzenia typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia, chyba że dokumentacja producenta wyraźnie dopuszcza taką czynność pod napięciem.
• Model G120P-2.2/32A jest wykonaniem IP20 i może być eksploatowany wyłącznie w zamkniętej obudowie lub szafie sterowniczej z zamkniętymi osłonami ochronnymi.
• Urządzenie należy montować wyłącznie w pozycji pionowej oraz z zachowaniem wymaganych odstępów wentylacyjnych i warunków chłodzenia określonych przez producenta.
• Dla urządzenia IP20 należy zapewnić ochronę przed przewodzącymi zanieczyszczeniami, np. przez montaż w szafie sterowniczej o odpowiednim stopniu ochrony.
• Nie instalować i nie użytkować urządzenia w środowiskach narażonych na wstrząsy, drgania, silne pola elektromagnetyczne, gazy korozyjne, kondensację, zraszanie lub oblodzenie.
• Nie wolno instalować ani eksploatować urządzenia w strefach zagrożonych wybuchem ani tam, gdzie może powstać atmosfera wybuchowa.
• Podczas pracy urządzenie generuje pole elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od urządzenia.
• Należy stosować prawidłowe ekranowanie i prowadzenie przewodów zgodnie z zasadami EMC. Ekrany kabli oraz nieużywane żyły kabli mocy należy połączyć z uziemionym potencjałem obudowy co najmniej z jednej strony.
• Przewody zasilające i silnikowe należy prowadzić oddzielnie od przewodów sygnałowych i danych, zgodnie z dokumentacją producenta.
• Po włączeniu zasilania silnik może uruchomić się nieoczekiwanie. Niektóre ustawienia parametrów umożliwiają automatyczny restart po zaniku zasilania lub po usunięciu błędu.
• Przed uruchomieniem należy upewnić się, że w strefie niebezpiecznej nie znajdują się ludzie, a żadne luźne elementy maszyny nie mogą zostać porwane lub wyrzucone.
• Do prac serwisowych i usuwania usterek należy przewidzieć mechaniczny rozłącznik umożliwiający odłączenie kabla silnikowego od przemiennika, jeśli wymaga tego aplikacja.
• Nieprawidłowa parametryzacja może spowodować niebezpieczne działanie maszyny. Ustawienia parametrów należy zabezpieczyć przed nieautoryzowaną zmianą i zweryfikować podczas uruchomienia.
• W przypadku korzystania z funkcji bezpieczeństwa należy przeprowadzić ocenę bezpieczeństwa całego układu, sprawdzić poprawność ustawień i wykonać test działania przed dopuszczeniem instalacji do pracy.
• Podczas uruchamiania możliwe są niekontrolowane ruchy napędu, zwłaszcza przy identyfikacji danych silnika. Ładunki zawieszone należy wcześniej opuścić, a dostęp do strefy zagrożenia zabezpieczyć.
• Urządzenie zawiera elementy wrażliwe na wyładowania elektrostatyczne (ESD). Transport, przechowywanie i obsługę należy prowadzić zgodnie z zasadami ochrony ESD.
• Tryb pożarowy / awaryjny (ESM), jeżeli jest aktywowany w aplikacji, wyłącza funkcje ochrony urządzenia i instalacji. Należy go używać wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Urządzenie wymaga okresowej kontroli stanu wentylacji i wentylatorów. Średnia żywotność wentylatorów wynosi około 40 000 godzin pracy; zużyte lub uszkodzone elementy należy wymieniać zgodnie z dokumentacją producenta.
