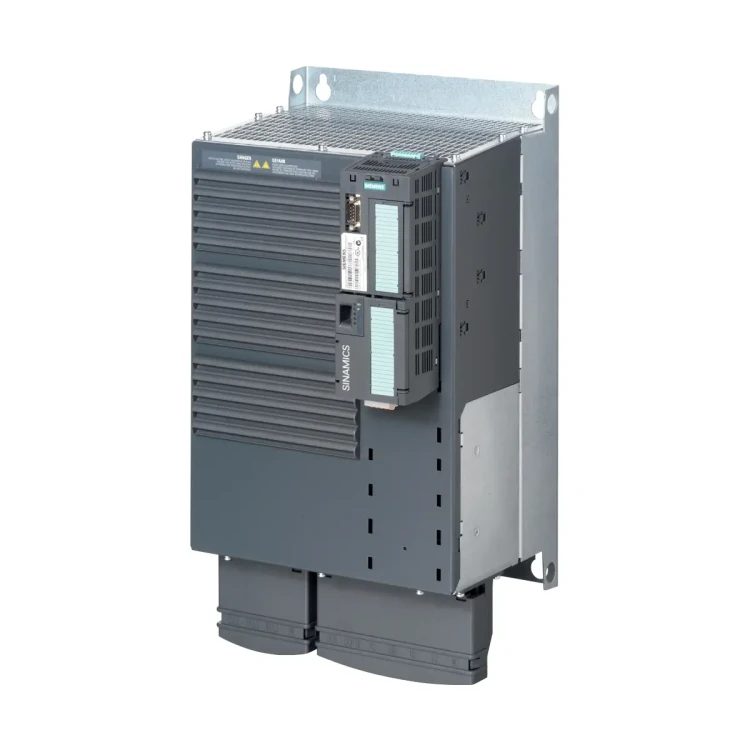

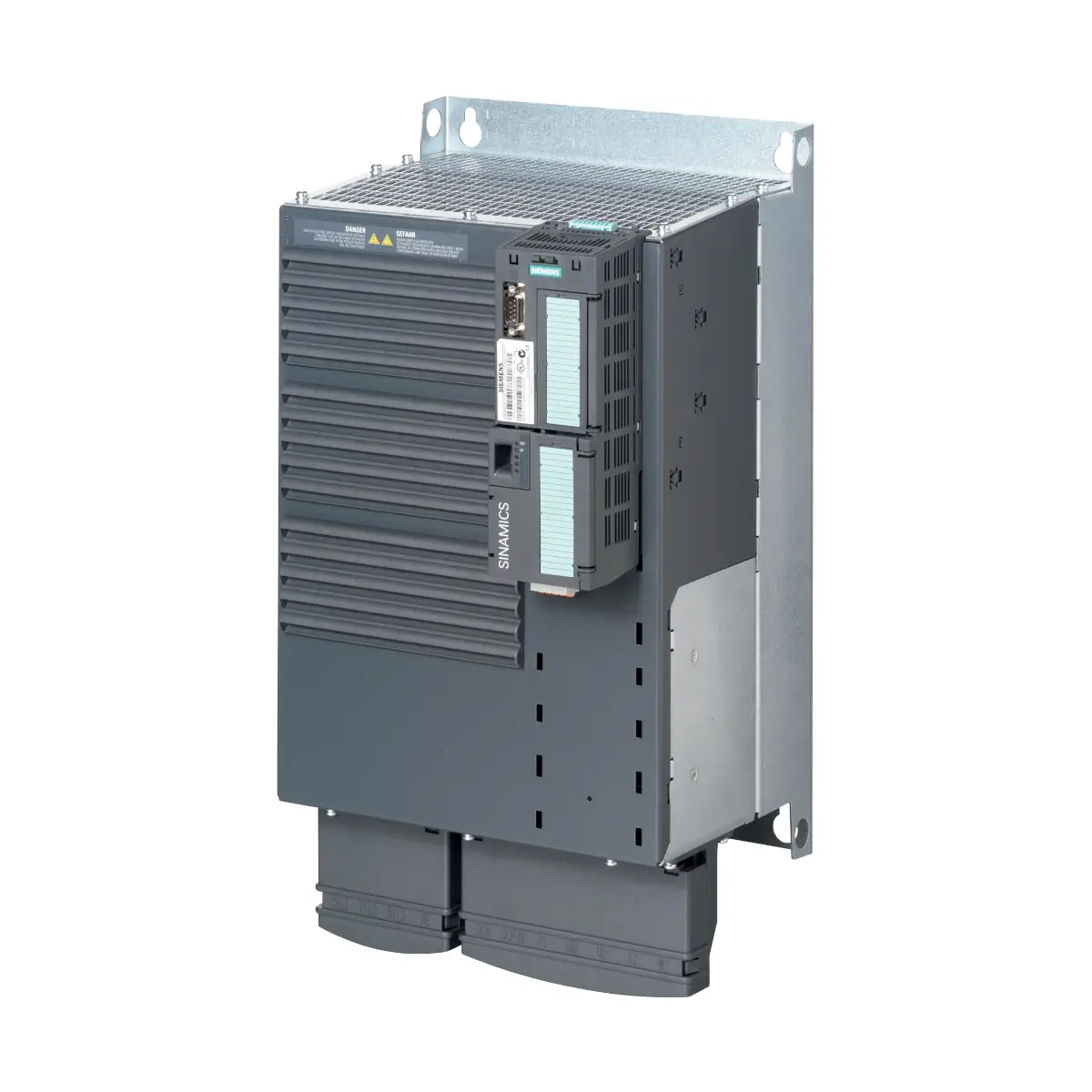

G120P-22/32A Przemiennik częstotliwości z filtrem EMC, 3 × 380..480 V, 22,0 kW, IP20

G120P-22/32A to przemiennik częstotliwości SINAMICS G120P firmy Siemens, dedykowany do energooszczędnego sterowania pompami i wentylatorami w instalacjach budynkowych (HVAC). Wersja IP20 z filtrem EMC klasy A (C2) przeznaczona jest do montażu w szafie sterowniczej, a dzięki funkcjom aplikacyjnym (m.in. 4 regulatory PID, tryb ECO, hibernacja, kaskadowanie silników) ułatwia stabilną regulację ciśnienia, przepływu czy temperatury przy jednoczesnym ograniczaniu zużycia energii.

Najważniejsze cechy

• Producent: Siemens
• Seria / typ: SINAMICS G120P – przemiennik częstotliwości do pomp i wentylatorów
• Model: G120P-22/32A
• Nr zam. (MLFB): 6SL3200-6AE24-5AH0
• Stopień ochrony: IP20 (montaż w szafie)
• Filtr EMC: zintegrowany, klasa A (C2)
• Moc: 22 kW
• Prąd wyjściowy: 45 A
• Sprawność η: 0.98
• Napięcie zasilania: 3 AC 380…480 V (±10%)
• Wbudowane regulatory: 4 × PID
• Komunikacja (standard): RS485 (USS), Modbus/RTU, BACnet MS/TP, P1
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy
• Panel operatorski: nie jest dołączony – panel (BOP-2/IOP-2) lub pokrywę maskującą zamawia się oddzielnie

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (dostosowanie wydajności do sygnałów zapotrzebowania).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub wystąpieniu błędu.
• Lotny start – załączenie napędu w trakcie pracy silnika.
• Tryb ECO – automatyczne dostosowanie prądu silnika do aktualnego obciążenia (oszczędność energii przy stałej lub wolnozmiennej wartości zadanej).
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalnego zużycia energii.
• 4 regulatory PID – sterowanie prędkością na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu, jakości powietrza.
• Tryb pożarowy (Essential Service Mode, ESM) – specjalny tryb umożliwiający pracę napędu mimo stanów alarmowych.
• Regulacja wielostrefowa – regulacja strefowa (do 3 czujników) lub dwóch niezależnych stref (po 1 czujniku na strefę).
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Tygodniowe programy czasowe – 3 swobodnie programowalne programy.
• Zegar czasu rzeczywistego – sterowanie procesami zależnymi od czasu.
• Swobodnie programowalne bloki logiczne – do tworzenia prostych programów.
• Monitorowanie temperatury silnika (PTC, KTY), zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller), hamowanie przez obwód pośredni DC.

Komunikacja oraz wejścia/wyjścia

Przemiennik G120P-22/32A jest zestawem składającym się z jednostki sterującej CU230P-2 BT oraz modułu mocy PM230. Jednostka sterująca w wersji BT obsługuje standardowo komunikację przez RS485 z protokołami: USS, Modbus RTU, BACnet MS/TP oraz P1. Dostępne są również opcjonalne wersje jednostki sterującej z: PROFIBUS DP, CANopen lub PROFINET IO.

• Wejścia/wyjścia cyfrowe: 6 DI, 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0.5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: KTY / PTC / ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)

Dane techniczne

• Napięcie zasilania: 380…480 V, 3 AC (±10%)
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna co 2 kHz)
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Temperatura pracy: 0…60°C (z obniżeniem mocy)
• Wilgotność względna: < 95% RH, bez kondensacji
• Nominalny prąd zwarciowy: IP20 (FSA–FSF): 65 kA

Montaż, uruchomienie i serwis

• Instalacja: wersja IP20 przeznaczona do montażu w szafie sterowniczej.
• Uruchomienie: wsparcie poprzez kreatory aplikacyjne w panelu IOP-2 oraz oprogramowanie STARTER.
• Diagnostyka pracy: jednostka sterująca posiada diody LED RDY (Ready) i BE (bus error).
• Serwis: dzięki budowie modułowej moduł mocy może być wymieniony bez potrzeby ponownej konfiguracji urządzenia.
• Konserwacja: wbudowane wentylatory należy sprawdzić i wymienić po ok. 40 000 godzinach pracy.

Podsumowanie

Siemens SINAMICS G120P-22/32A (MLFB 6SL3200-6AE24-5AH0) to przemiennik częstotliwości 22 kW, 45 A, IP20 z zintegrowanym filtrem EMC klasy A (C2), zaprojektowany do precyzyjnej i energooszczędnej regulacji pomp oraz wentylatorów w HVAC. Rozbudowane funkcje aplikacyjne, 4 regulatory PID oraz szerokie możliwości komunikacji (USS/Modbus RTU/BACnet MS/TP/P1) ułatwiają integrację z automatyką budynkową i stabilne sterowanie instalacją.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania odpowiednich dyrektyw UE dla urządzeń tego typu, zgodnie z dokumentacją producenta.
• Przemiennik częstotliwości G120P-22/32A jest urządzeniem elektrycznym do sterowania silnikiem indukcyjnym i jest przeznaczony wyłącznie do zastosowań zgodnych z dokumentacją producenta.
• Montaż, podłączenie, uruchomienie, diagnostyka, konserwacja i usuwanie usterek mogą wykonywać wyłącznie wykwalifikowani elektrycy lub personel o odpowiednich uprawnieniach i przeszkoleniu.
• Urządzenie pracuje z niebezpiecznym napięciem 3 x 380…480 V AC. Dotknięcie części pod napięciem grozi porażeniem elektrycznym, ciężkimi obrażeniami lub śmiercią.
• Przed otwarciem urządzenia, rozpoczęciem montażu, serwisu lub prac przy okablowaniu należy odłączyć zasilanie, zabezpieczyć przed ponownym załączeniem i odczekać co najmniej 5 minut na rozładowanie kondensatorów.
• Przed rozpoczęciem prac należy potwierdzić brak napięcia między przewodami fazowymi oraz między przewodami fazowymi i przewodem ochronnym, a także sprawdzić brak napięcia w obwodach pomocniczych.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować pojawienie się niebezpiecznego napięcia na dostępnych częściach obudowy.
• Jeżeli w instalacji stosowane są wyłączniki lub monitory różnicowoprądowe RCD/RCM, po stronie zasilania przemiennika należy stosować wyłącznie urządzenia typu B o odpowiedniej odporności, zgodnie z dokumentacją producenta.
• Model G120P-22/32A jest wykonaniem IP20 i może być eksploatowany wyłącznie w zamkniętej szafie sterowniczej lub obudowie z zamkniętymi osłonami ochronnymi. W dokumentacji wskazano konieczność ochrony przed zanieczyszczeniami przewodzącymi, np. przez montaż w szafie o stopniu ochrony co najmniej IP54 / NEMA 12, jeżeli wymagają tego warunki instalacji.
• Urządzenie należy montować wyłącznie w pozycji pionowej, z zachowaniem minimalnych odstępów wentylacyjnych określonych przez producenta. Niewystarczająca wentylacja może prowadzić do przegrzania, pożaru, skrócenia żywotności lub uszkodzenia urządzenia.
• Nie instalować i nie użytkować urządzenia na zewnątrz, w miejscach narażonych na kondensację, oblodzenie, zraszanie, nadmierną wilgotność, gazy korozyjne, silne wibracje, wstrząsy lub silne pola elektromagnetyczne.
• Nie wolno instalować ani użytkować urządzenia w atmosferach potencjalnie wybuchowych.
• Nie używać urządzenia jako wyłącznika bezpieczeństwa ani elementu funkcji awaryjnego zatrzymania maszyny.
• Podłączenia zasilania, silnika, ekranów przewodów i zacisków sterujących należy wykonywać zgodnie z dokumentacją producenta oraz zasadami kompatybilności EMC. Niepodłączone ekrany kabli mogą powodować niebezpieczne napięcia dotykowe wskutek sprzężeń pojemnościowych.
• Dla tego modelu obowiązują dopuszczalne długości i typy przewodów określone przez producenta. Nieprzestrzeganie wymagań dotyczących przewodów, ekranowania i filtrów może skutkować niezgodnością EMC, zakłóceniami pracy lub uszkodzeniem instalacji.
• Do wszystkich połączeń i zacisków elektroniki należy stosować wyłącznie źródła napięcia SELV/PELV, zgodnie z dokumentacją producenta.
• Podczas pracy napęd może automatycznie uruchomić silnik po zaniku zasilania, po skasowaniu błędu lub wskutek aktywnych funkcji automatycznego restartu i lotnego startu. Przed pracami przy maszynie należy uniemożliwić nieoczekiwany rozruch oraz ruch elementów napędzanych.
• Po włączeniu zasilania silnik i napędzane elementy mogą uruchomić się niespodziewanie. Kontakt z poruszającymi się częściami mechanicznymi grozi ciężkimi obrażeniami.
• Podczas uruchamiania i identyfikacji danych silnika mogą wystąpić niekontrolowane ruchy napędu. Przed rozpoczęciem uruchomienia należy zabezpieczyć strefę niebezpieczną i upewnić się, że w jej obrębie nie znajdują się osoby postronne.
• Błędy parametryzacji mogą doprowadzić do nieprawidłowej pracy maszyny i zagrożenia dla ludzi oraz mienia. Parametry należy zabezpieczyć przed nieuprawnioną zmianą.
• Urządzenie w czasie pracy generuje pole elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować odległość co najmniej 2 m od urządzenia.
• Nie używać uszkodzonego urządzenia. Produkt uszkodzony podczas transportu, magazynowania lub montażu może stwarzać zagrożenie porażeniowe i pożarowe.
• Podczas manipulowania modułami elektronicznymi należy stosować zasady ochrony ESD. Wyładowania elektrostatyczne mogą uszkodzić elektronikę urządzenia.
• Funkcja trybu pożarowego / awaryjnego (ESM), jeśli jest używana, wyłącza funkcje ochrony urządzenia i instalacji. Tryb ten wolno aktywować tylko wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Urządzenie wymaga okresowej kontroli stanu chłodzenia. Producent zaleca sprawdzanie pracy wentylatorów oraz ich wymianę po około 40 000 godzin pracy lub w razie potrzeby.
• Zużyty produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektrycznych i elektronicznych.
