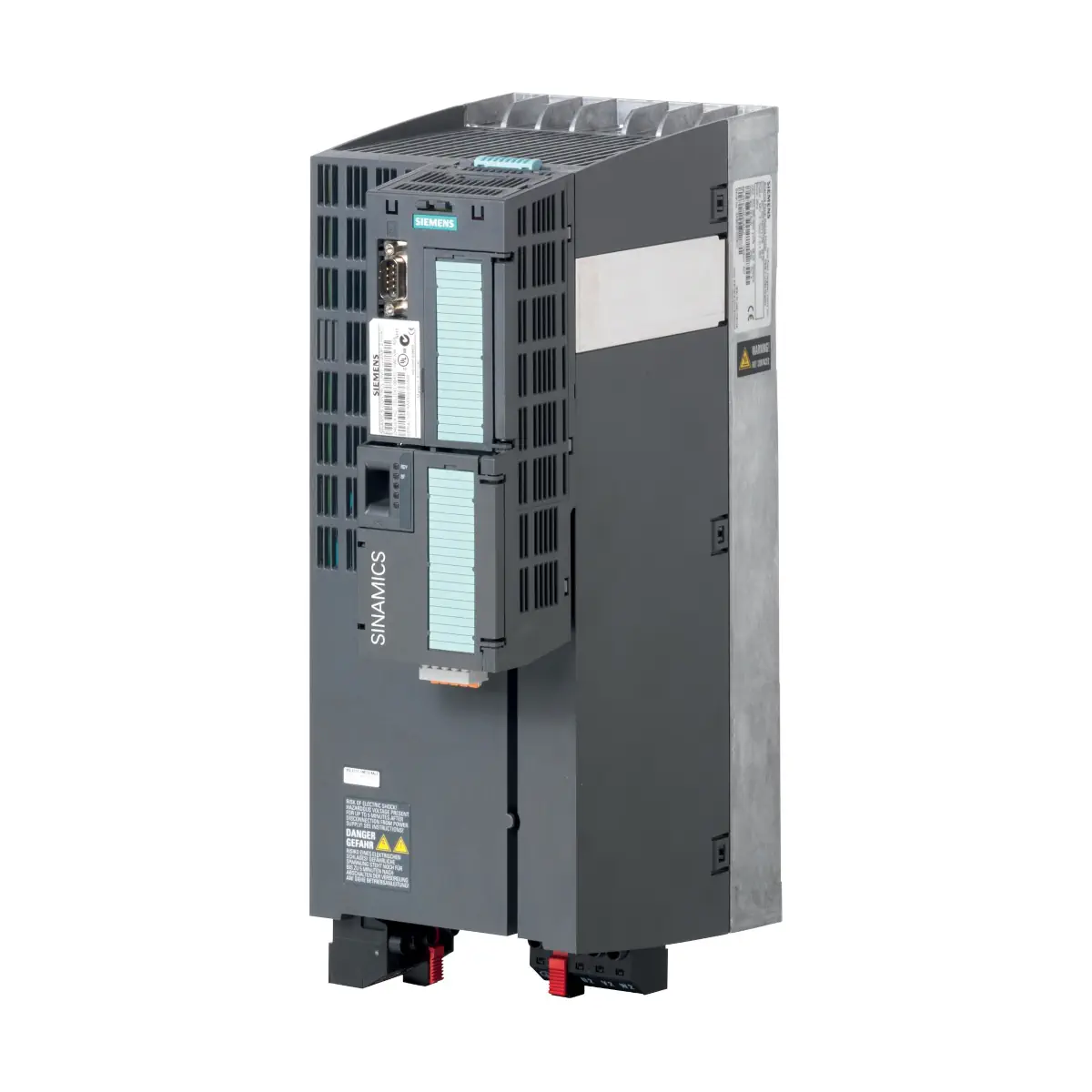

G120P-11/32A Przemiennik częstotliwości z filtrem EMC, 3 × 380..480 V, 11,0 kW, IP20

G120P-11/32A to przemiennik częstotliwości Siemens SINAMICS G120P dedykowany do energooszczędnej regulacji prędkości pomp i wentylatorów w systemach budynkowych. Wersja IP20 przeznaczona jest do montażu w szafie sterowniczej i pracuje z zasilaniem 3 AC 380…480 V. Model 11 kW zapewnia prąd wyjściowy 26 A oraz skuteczność η = 0,97. G120P ma budowę modułową (oddzielna jednostka sterująca i moduł mocy) oraz funkcje zaprojektowane specjalnie do aplikacji pompowych i wentylatorowych.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-11/32A
• Stopień ochrony: IP20 (do montażu w szafie sterowniczej)
• Moc: 11 kW
• Prąd wyjściowy: 26 A
• Skuteczność: η = 0,97
• Zasilanie: 3 AC 380…480 V ±10%, 47…63 Hz
• Zintegrowany filtr EMC: klasa A (C2)
• Wbudowane regulatory: 4 x PID
• Komunikacja (standard w CU): RS485 obsługujący USS, Modbus/RTU, BACnet MS/TP oraz P1
• Budowa: zestaw z jednostką sterującą CU230P-2 BT oraz modułem mocy PM230
• Panel operatorski: brak w zestawie (IOP-2 / BOP-2 lub pokrywa maskująca zamawiane oddzielnie)

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (dopasowanie wydajności do sygnałów zapotrzebowania).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub wystąpieniu błędu.
• Lotny start – możliwość załączenia napędu w trakcie pracy silnika.
• Tryb ECO – oszczędzanie energii poprzez automatyczne dostosowanie prądu silnika do aktualnego obciążenia.
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• 4 regulatory PID – sterowanie prędkością silnika m.in. na podstawie ciśnienia, temperatury, przepływu, poziomu, jakości powietrza lub innej zmiennej procesowej.
• Tryb pożarowy (Essential Service Mode, ESM) – praca napędu nawet przy występowaniu stanów alarmowych.
• Regulacja wielostrefowa – regulacja strefowa (do 3 czujników) lub regulacja dwóch niezależnych stref (po 1 czujniku).
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Programy czasowe – 3 swobodnie programowalne tygodniowe programy czasowe oraz zegar czasu rzeczywistego.
• Swobodnie programowalne bloki logiczne – do tworzenia prostych programów sterowania.
• Monitorowanie temperatury silnika z użyciem czujnika temperatury lub wyłącznika termicznego (PTC, KTY).
• Zabezpieczenia i diagnostyka: zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania z wykorzystaniem obwodu pośredniego DC.

We/Wy i komunikacja (CU230P-2)

• Wejścia cyfrowe: 6 DI (izolowane, zabezpieczone przed nadmiernym prądem)
• Wyjścia cyfrowe: 3 DO (2 x 230 V AC / 2 A, 1 x 30 V DC / 0,5 A)
• Wejścia analogowe: 4 AI
  • 2 x 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 x 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 x Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 x KTY/PTC/ThermoClick
• Zasilania pomocnicze: 2 x PSU-out (10 V DC, 24 V DC), 1 x PSU-in (24 V DC)
• Komunikacja (standard): RS485/USS, Modbus/RTU, BACnet MS/TP, P1
• Integracja z Desigo: kompatybilność z systemem Desigo od wersji 4.1, integracja przez Modbus lub USS

Dane techniczne (wybrane)

• Moc: 11 kW
• Prąd wyjściowy: 26 A
• Skuteczność: η = 0,97
• Napięcie zasilania: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna co 2 kHz)
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Wilgotność względna: < 95% RH, bez kondensacji
• Temperatura pracy: 0…60°C (z obniżeniem mocy)
• Klasa ochrony wg EN 61800-5-1: Class I (z zabezpieczeniami ochronnymi) i Class III (PELV)
• Normy EMC: zgodność z EN 61800-3:2004; z ekranowanym kablem do 25 m: kategoria C2 (filtr klasy A)

Montaż i uruchomienie

• Montaż: wersja IP20 przeznaczona do montażu w szafie sterowniczej.
• Budowa modułowa: w razie serwisu moduł mocy może być wymieniony bez potrzeby ponownej konfiguracji urządzenia.
• Narzędzia uruchomieniowe: licencja użytkownika programu STARTER dołączona do każdego przemiennika G120P; wspierane są karty SINAMICS Micro Memory Card (MMC) do zapisu i kopiowania parametrów.
• Obsługa: jednostka sterująca posiada diody LED RDY (Ready) i BE (bus error) wskazujące stan pracy przemiennika.
• Serwis wentylatorów: wbudowane wentylatory należy sprawdzić i wymienić po ok. 40 000 godzin pracy.

Podsumowanie

Siemens SINAMICS G120P-11/32A to przemiennik częstotliwości 11 kW / 26 A w wykonaniu IP20, zaprojektowany do sterowania pompami i wentylatorami w automatyce budynkowej. Zintegrowany filtr EMC klasy A (C2), 4 regulatory PID, rozbudowane funkcje dla aplikacji HVAC (ECO, hibernacja, kaskadowanie silników, ESM) oraz komunikacja RS485 (USS/Modbus RTU/BACnet MS/TP/P1) czynią go kompletną platformą do efektywnej energetycznie regulacji napędów w instalacjach wentylacyjnych i pompowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt G120P-11/32A posiada oznaczenie CE i spełnia wymagania odpowiednich dyrektyw UE, w tym dyrektywy niskonapięciowej, kompatybilności elektromagnetycznej oraz RoHS, zgodnie z dokumentacją producenta.
• Przemiennik częstotliwości przeznaczony jest wyłącznie do sterowania silnikiem indukcyjnym w instalacjach elektrycznych lub maszynach, zgodnie z dokumentacją producenta. Użycie niezgodne z przeznaczeniem może spowodować obrażenia, śmierć lub szkody materialne.
• Montaż, podłączenie, uruchomienie, diagnostyka, serwis i konserwacja mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia elektryczne i znajomość dokumentacji producenta.
• Urządzenie jest zasilane napięciem 3 x 380…480 V AC i zawiera elementy niebezpieczne pod napięciem. Przed otwarciem urządzenia, montażem, podłączeniem lub pracami serwisowymi należy odłączyć zasilanie, zabezpieczyć przed ponownym załączeniem i odczekać co najmniej 5 minut na rozładowanie kondensatorów.
• Nie dotykać zacisków zasilania, silnika ani innych części przewodzących. Nie otwierać połączeń wtykowych pod napięciem, o ile dokumentacja producenta wyraźnie tego nie dopuszcza.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować porażenie prądem.
• Przemiennik może powodować składową stałą w przewodzie PE. Jeżeli w instalacji stosowane są RCD/RCM do ochrony przed dotykiem bezpośrednim lub pośrednim, po stronie zasilania należy stosować wyłącznie urządzenia typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Wszystkie połączenia obwodów elektronicznych i sterujących należy wykonywać wyłącznie z użyciem źródeł SELV/PELV.
• Model G120P-11/32A jest wykonaniem IP20 i może pracować wyłącznie w zamkniętej obudowie lub szafie sterowniczej z zamkniętymi osłonami ochronnymi. Urządzenie należy chronić przed przewodzącymi zanieczyszczeniami, np. przez montaż w obudowie o odpowiednim stopniu ochrony.
• Urządzenie należy montować wyłącznie pionowo, z zachowaniem wymaganych odstępów wentylacyjnych i właściwego przepływu powietrza. Niewystarczająca wentylacja może doprowadzić do przegrzania, pożaru, skrócenia żywotności lub uszkodzenia urządzenia.
• Nie instalować ani nie użytkować urządzenia na zewnątrz, w miejscach narażonych na wstrząsy, silne drgania, pola elektromagnetyczne, gazy korozyjne, kondensację, oblodzenie lub rozbryzgi cieczy oraz w atmosferach potencjalnie wybuchowych.
• Nie używać urządzenia jako wyłącznika awaryjnego / urządzenia STOP awaryjnego.
• Po załączeniu napędu silnik może uruchomić się niespodziewanie. Niektóre ustawienia mogą powodować automatyczny restart po zaniku zasilania lub po błędzie. Przed rozpoczęciem prac należy upewnić się, że maszyna i silnik nie mogą wykonać nieoczekiwanego ruchu.
• Podczas uruchamiania i identyfikacji danych silnika mogą wystąpić niekontrolowane ruchy napędu. Przed włączeniem należy zabezpieczyć strefę niebezpieczną, usunąć luźne elementy i uniemożliwić dostęp osobom nieupoważnionym.
• Kable silnikowe i sterujące należy prowadzić zgodnie z zasadami EMC. Ekrany kabli oraz nieużywane żyły kabli mocy należy podłączyć do uziemionego potencjału obudowy co najmniej z jednej strony. Niepodłączone ekrany mogą powodować niebezpieczne napięcia dotykowe.
• Do zachowania zgodności EMC należy stosować odpowiednie długości i typy przewodów zgodnie z dokumentacją producenta. Dla tego wariantu z filtrem A wymagania EMC zależą od zastosowania przewodu ekranowanego lub nieekranowanego oraz długości kabla silnikowego.
• Urządzenie generuje pole elektromagnetyczne podczas pracy. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od pracującego urządzenia.
• Nie używać uszkodzonego urządzenia. Podczas transportu, magazynowania i eksploatacji należy przestrzegać dopuszczalnych warunków środowiskowych i granicznych wartości podanych przez producenta.
• Elementy elektroniczne są wrażliwe na wyładowania elektrostatyczne (ESD). Podczas transportu, przechowywania, montażu i serwisu należy stosować odpowiednie środki ochrony przed ESD.
• Konserwację i przeglądy należy wykonywać okresowo zgodnie z dokumentacją producenta. Należy kontrolować stan wentylacji, połączeń przewodów i zacisków oraz działanie wentylatorów; średnia żywotność wentylatorów wynosi około 40 000 godzin pracy.
• W trybie pożarowym / awaryjnym (ESM), jeżeli jest używany, funkcje ochrony urządzenia i instalacji mogą być wyłączone. Tryb ten należy aktywować tylko wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
