G120P-4/32A Przemiennik częstotliwości z filtrem EMC, 3 × 380..480 V, 4,00 kW, IP20

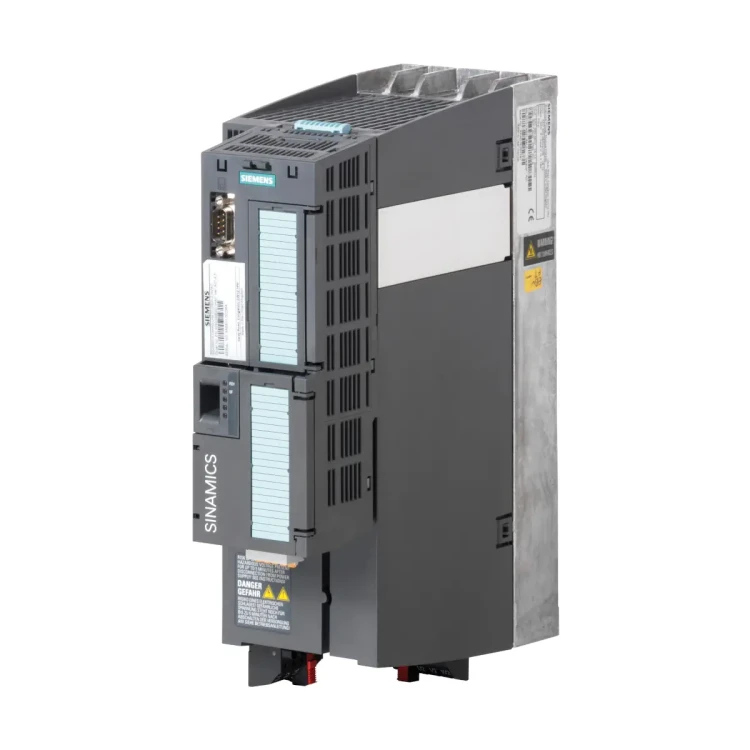

G120P-4/32A to przemiennik częstotliwości Siemens SINAMICS dedykowany do energooszczędnego sterowania pompami i wentylatorami w instalacjach budynkowych. Wariant /32A oznacza wykonanie z stopniem ochrony IP20 oraz zintegrowanym filtrem EMC klasy A (C2) do montażu w szafie sterowniczej. Model pracuje z zasilaniem 3 AC 380…480 V i oferuje moc 4 kW oraz prąd wyjściowy 10,2 A. Konstrukcja jest modułowa – zestaw obejmuje Control Unit CU230P-2 BT oraz Power Module PM230, natomiast panel operatorski (np. IOP-2 lub BOP-2) zamawia się oddzielnie.

Najważniejsze cechy

• Producent: Siemens
• Rodzina: SINAMICS G120P
• Model (typ): G120P-4/32A
• Nr zam. (MLFB): 6SL3200-6AE21-0AH0
• Zastosowanie: pompy i wentylatory w systemach budynkowych (HVAC)
• Moc: 4 kW
• Prąd wyjściowy: 10,2 A
• Sprawność η: 0,97
• Stopień ochrony: IP20
• Filtr EMC: zintegrowany, klasa A (C2)
• Napięcie zasilania: 380…480 V 3 AC (±10%)
• Częstotliwość zasilania: 47…63 Hz
• Wbudowane regulatory: 4 × PID
• Komunikacja (standard): RS485 (USS), Modbus/RTU, BACnet MS/TP, P1
• Komunikacja (opcjonalnie): PROFIBUS DP, CANopen, PROFINET IO (w zależności od jednostki sterującej)

Przeznaczenie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (wydajność wg sygnałów zapotrzebowania).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje (dedykowane do pomp i wentylatorów)

• Automatyczny restart – samoczynny start po zaniku zasilania lub wystąpieniu błędu.
• Lotny start – możliwość załączenia napędu w trakcie pracy silnika.
• Tryb ECO – oszczędzanie energii poprzez automatyczne dopasowanie prądu silnika do obciążenia.
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalnego zużycia energii.
• 4 regulatory PID – sterowanie m.in. wg ciśnienia, temperatury, przepływu, poziomu, jakości powietrza lub innej zmiennej procesowej.
• Tryb pożarowy (Essential Service Mode, ESM) – praca napędu nawet w przypadku stanów alarmowych.
• Regulacja wielostrefowa – regulacja strefowa ciśnienia/temperatury z użyciem do 3 czujników lub regulacja dwóch niezależnych stref (po 1 czujniku na strefę).
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Programy czasowe tygodniowe: 3 swobodnie programowalne.
• Zegar czasu rzeczywistego – sterowanie procesami wg czasu (np. obniżenie nocne nastaw).
• Programowalne bloki logiczne – tworzenie prostych programów.
• Monitorowanie temperatury silnika (czujnik temperatury lub wyłącznik termiczny: PTC, KTY) oraz funkcje ochronne (m.in. zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami).
• Funkcja hamowania za pomocą obwodu pośredniego DC.

Komunikacja, I/O i integracja

Jednostka sterująca w zestawie

• Control Unit: CU230P-2 BT
• Interfejsy (standard): RS485/USS, Modbus RTU, BACnet MS/TP, P1

Wejścia/wyjścia (CU230P-2)

• Wejścia cyfrowe: 6 DI
• Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 × KTY / PTC / ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)
• Wejścia analogowe izolowane – ułatwiają projektowanie układów zgodnych z EMC.

Integracja z Desigo

G120P-4/32A jest kompatybilny z systemem Desigo (od wersji 4.1) i może być integrowany poprzez Modbus lub USS.

Dane techniczne (G120P-4/32A)

• Moc znamionowa: 4 kW
• Prąd wyjściowy: 10,2 A
• Sprawność η: 0,97
• Zasilanie: 380…480 V, 3 AC, ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna co 2 kHz)
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Wilgotność względna: < 95% RH, bez kondensacji
• Nominalny prąd zwarciowy (IP20): 65 kA
• Klasa ochrony (EN 61800-5-1): Class I (z zabezpieczeniami ochronnymi) oraz Class III (PELV)

Wymiary i montaż (IP20, filtr A)

• Rozmiar obudowy (wg tabeli): B
• Wymiary (PM230, IP20, filtr A): H = 292 mm, B = 100 mm
• Głębokość T1: 245 mm (z IOP-2) / 235 mm (z pokrywą lub BOP-2)
• Głębokość T2: 223 mm (bez pokrywy)
• Wymagany odstęp montażowy: góra 80 mm, dół 100 mm
• Przeznaczenie montażowe: wykonanie IP20 do montażu w szafie sterowniczej

Podsumowanie

Siemens SINAMICS G120P-4/32A (MLFB 6SL3200-6AE21-0AH0) to przemiennik częstotliwości 4 kW do aplikacji pompowych i wentylatorowych, w wykonaniu IP20 z filtrem EMC klasy A (C2). Wbudowane funkcje oszczędzania energii, 4 regulatory PID oraz standardowa komunikacja (USS/Modbus RTU/BACnet MS/TP/P1) ułatwiają integrację z automatyką budynkową i precyzyjną regulację pracy instalacji HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt G120P-4/32A posiada oznaczenie CE i spełnia wymagania odpowiednich dyrektyw UE, w tym dyrektywy niskonapięciowej, kompatybilności elektromagnetycznej oraz RoHS, zgodnie z dokumentacją producenta.
• Przemiennik częstotliwości przeznaczony jest do sterowania silnikiem indukcyjnym w instalacjach elektrycznych lub maszynach. Użytkowanie niezgodne z przeznaczeniem może spowodować obrażenia, śmierć lub szkody materialne.
• Model G120P-4/32A jest wykonaniem IP20 z filtrem EMC klasy A. Urządzenie przeznaczone jest wyłącznie do montażu w zamkniętej szafie sterowniczej lub odpowiedniej obudowie ochronnej z zamkniętymi osłonami i kompletem zabezpieczeń.
• Montaż, podłączenie, uruchomienie, diagnostyka, konserwacja i naprawy mogą być wykonywane wyłącznie przez wykwalifikowany personel elektryczny, zgodnie z dokumentacją producenta.
• Urządzenie pracuje z niebezpiecznym napięciem 3 x 380…480 V AC. Dotknięcie części pod napięciem grozi porażeniem elektrycznym, ciężkimi obrażeniami lub śmiercią.
• Przed otwarciem urządzenia, montażem, podłączeniem, serwisem lub usuwaniem usterek należy odłączyć zasilanie, zabezpieczyć przed ponownym załączeniem i odczekać co najmniej 5 minut do całkowitego rozładowania kondensatorów.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia. Rozłączanie pod napięciem może spowodować powstanie łuku elektrycznego i zagrożenie dla życia.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe podłączenie przewodu ochronnego może spowodować pojawienie się niebezpiecznego napięcia na dostępnych częściach obudowy.
• Dla wszystkich połączeń i zacisków modułów elektronicznych należy stosować wyłącznie źródła napięcia SELV lub PELV.
• Jeżeli w instalacji stosowane są wyłączniki różnicowoprądowe lub monitory prądu różnicowego, po stronie zasilania przemiennika należy stosować wyłącznie urządzenia typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Nie używać urządzenia jako wyłącznika awaryjnego / Emergency Stop.
• Nie wolno modyfikować urządzenia ani stosować części zamiennych i akcesoriów innych niż zalecane lub dostarczane przez producenta.
• Nie instalować ani nie użytkować urządzenia w strefach zagrożonych wybuchem ani w środowiskach, w których mogą występować atmosfery wybuchowe.
• Urządzenie może powodować automatyczny restart po zaniku zasilania lub po usunięciu błędu, zależnie od ustawień parametrów. Należy uwzględnić możliwość nieoczekiwanego uruchomienia silnika i ruchu części mechanicznych.
• Podczas uruchamiania i identyfikacji danych silnika mogą wystąpić niekontrolowane ruchy napędu. Przed załączeniem należy upewnić się, że nikt nie przebywa w strefie niebezpiecznej oraz że żadne elementy nie mogą zostać wyrzucone lub poruszone w sposób niekontrolowany.
• Praca w pobliżu przemiennika wiąże się z oddziaływaniem pola elektromagnetycznego. Osoby z rozrusznikiem serca lub implantami powinny zachować odległość co najmniej 2 m od urządzenia.
• Nieprawidłowe ustawienia parametrów mogą spowodować niebezpieczne działanie maszyny. Parametryzację należy zabezpieczyć przed nieautoryzowaną zmianą, a cały układ powinien być wyposażony w odpowiednie środki bezpieczeństwa.
• Urządzenie należy instalować wyłącznie w warunkach środowiskowych zgodnych z dokumentacją producenta: bez kondensacji, zraszania i oblodzenia, z zapewnieniem właściwej wentylacji i przepływu powietrza.
• Dla modelu G120P-4/32A należy zachować montaż pionowy oraz minimalne odstępy wentylacyjne dla rozmiaru obudowy FSB/IP20: co najmniej 80 mm od góry i 100 mm od dołu.
• Urządzenie należy chronić przed wstrząsami, drganiami, polami elektromagnetycznymi oraz gazami korozyjnymi.
• Przewody mocy i silnikowe należy podłączać zgodnie z dokumentacją producenta i zasadami EMC. Ekrany kabli oraz niewykorzystane żyły przewodów mocy należy połączyć z uziemionym potencjałem obudowy przynajmniej z jednej strony.
• Dla zachowania zgodności EMC należy stosować odpowiednie długości i typy przewodów zgodnie z dokumentacją producenta. Nieprawidłowe okablowanie może powodować zakłócenia, nieprawidłową pracę lub uszkodzenie urządzenia.
• Podczas transportu, magazynowania i eksploatacji należy przestrzegać wartości granicznych podanych przez producenta. Nie używać urządzenia uszkodzonego.
• Elementy elektroniczne są wrażliwe na wyładowania elektrostatyczne (ESD). Należy je transportować, przechowywać i montować wyłącznie z zachowaniem zasad ochrony ESD.
• W trybie pożarowym / awaryjnym (ESM), jeśli zostanie aktywowany, funkcje ochrony urządzenia i wyposażenia są wyłączone. Tryb ten należy stosować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• W ramach konserwacji należy regularnie usuwać zabrudzenia, sprawdzać drożność wentylacji, stan połączeń oraz działanie wentylatorów. Typowa kontrola wentylatorów wymagana jest co 40 000 godzin pracy lub w razie potrzeby.
