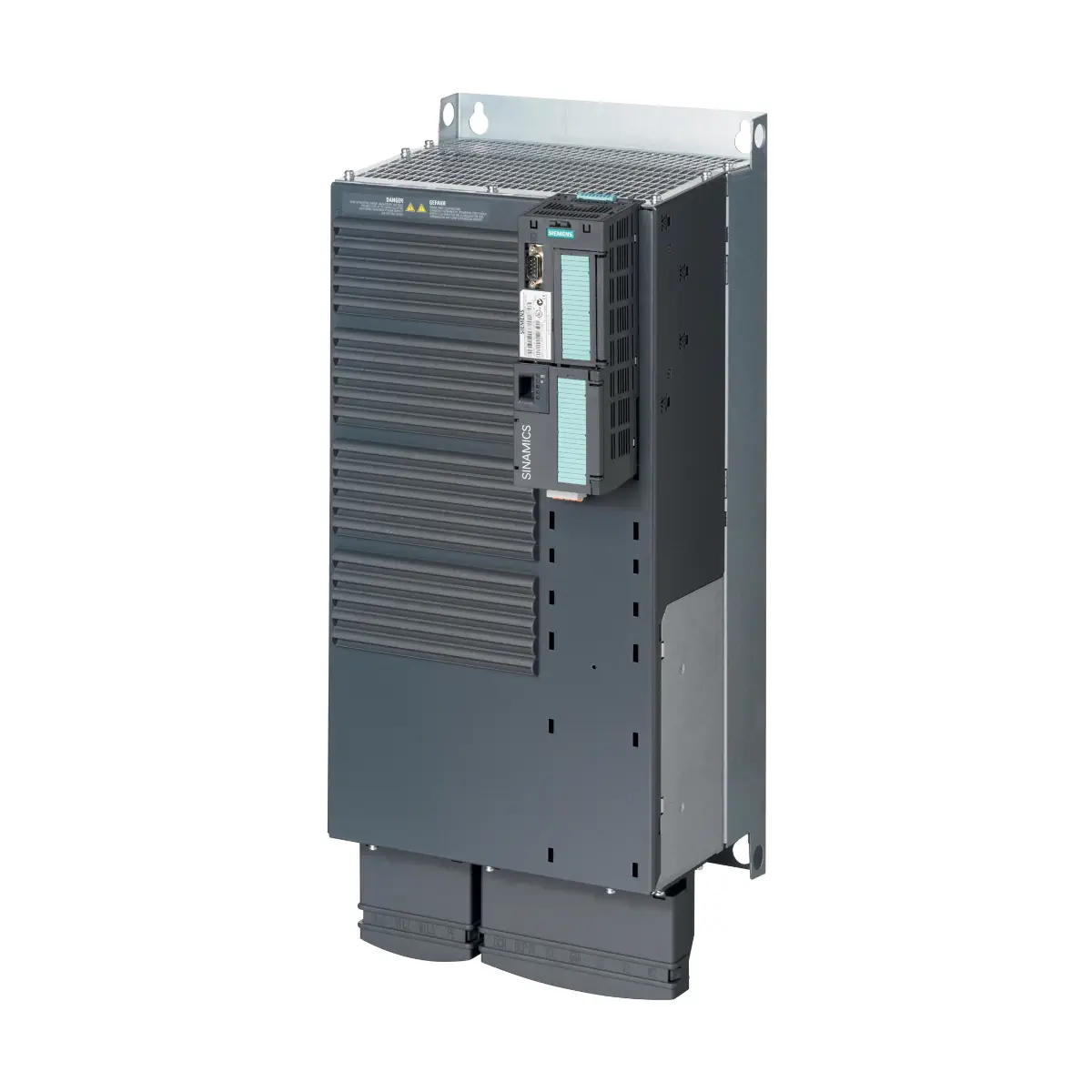

G120P-37/32A Przemiennik częstotliwości z filtrem EMC klasy A, 3 × 380..480 V, 37,0 kW, IP20

G120P-37/32A to przemiennik częstotliwości Siemens SINAMICS G120P dedykowany do pomp i wentylatorów w systemach budynkowych. Wersja IP20 (do montażu w szafie sterowniczej) z zintegrowanym filtrem EMC klasy A (C2) umożliwia energooszczędną regulację prędkości silników w aplikacjach HVAC, m.in. z wykorzystaniem wbudowanych regulatorów PID oraz funkcji typowych dla układów pompowych i wentylatorowych. Model ten jest zestawem (bundle) składającym się z jednostki sterującej CU230P-2 BT oraz modułu mocy PM230.

Najważniejsze cechy

• Producent: Siemens
• Model (typ): G120P-37/32A
• Nr zam. (MLFB): 6SL3200-6AE27-5AH0
• Przeznaczenie: przemiennik częstotliwości do pomp i wentylatorów w instalacjach budynkowych
• Zasilanie: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Moc znamionowa (niska przeciążalność): 37 kW
• Prąd wyjściowy: 75 A
• Skuteczność (η): 0.97
• Stopień ochrony: IP20
• Rozmiar obudowy: E
• Filtr EMC: zintegrowany, klasa A (C2)
• Regulatory PID: 4 wbudowane regulatory PID
• Komunikacja (standard): RS485/USS, Modbus/RTU, BACnet MS/TP, P1
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy

Zastosowanie

• regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych,
• regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC,
• regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dla pomp i wentylatorów

• Automatyczny restart (samoczynny start po zaniku zasilania lub błędzie)
• Lotny start (załączenie napędu w trakcie pracy silnika)
• Tryb ECO (automatyczne dostosowanie prądu silnika do obciążenia)
• Kaskadowanie silników (sterowanie do 4 silników zależnie od zapotrzebowania)
• Hibernacja (automatyczny tryb uśpienia dla optymalnego zużycia energii)
• Tryb pożarowy – Essential Service Mode (ESM) (praca napędu mimo stanów alarmowych)
• Regulacja wielostrefowa (do 3 czujników dla regulacji strefowej lub 2 niezależne strefy)
• Tryb Bypass (automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej)
• Tygodniowe programy czasowe (3 niezależne programy)
• Zegar czasu rzeczywistego
• Swobodnie programowalne bloki logiczne
• Monitorowanie temperatury silnika (czujnik temperatury lub wyłącznik termiczny PTC, KTY)
• Zabezpieczenie przeciwzwarciowe
• Monitorowanie momentu obrotowego
• Ochrona przed przepięciami (Vdc_max controller)
• Funkcja hamowania za pomocą obwodu pośredniego DC

Wejścia/wyjścia i komunikacja (CU230P-2)

• Interfejs komunikacyjny (standard w CU230P-2 BT): RS485 obsługujący USS, Modbus RTU, BACnet MS/TP oraz P1
• Wejścia/wyjścia:
  • 6 DI (izolowane wejścia cyfrowe, zabezpieczone przed nadmiernym prądem)
  • 3 DO (2 × 230 V AC / 2 A oraz 1 × 30 V DC / 0.5 A)
  • 4 AI:
    • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
    • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
    • 1 × Pt1000 / LG-Ni1000
  • 2 AO (0…10 V / 0…20 mA / 4…20 mA)
  • 1 × wejście czujnika KTY/PTC/ThermoClick
  • 2 × PSU-out (10 V DC, 24 V DC)
  • 1 × PSU-in (24 V DC)
• Wejścia dla czujników temperatury: 2 wejścia dla LG-Ni1000/Pt1000

Dane techniczne (wybrane)

• Napięcie zasilania: 380…480 V (3 AC) ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz; zmiana ręczna ze skokiem 2 kHz
• Pasma zabronione: 4, programowalne
• Stałe prędkości: 15, programowalne
• Wilgotność względna: < 95% RH, bez kondensacji
• Temperatura otoczenia (moduł mocy): 0…40°C bez obniżenia mocy (LO), > 40…60°C z obniżeniem mocy
• Temperatura otoczenia (jednostka sterująca CU230P-2): 0…60°C
• Nominalny prąd zwarciowy (IP20): 65 kA

Budowa zestawu i akcesoria

• Skład zestawu G120P: jednostka sterująca CU230P-2 BT + moduł mocy PM230
• Panel operatorski lub pokrywa maskująca: nie są dołączane do zestawu i należy je zamawiać oddzielnie

Integracja z Desigo

G120P-37/32A jest kompatybilny z systemem Desigo od wersji 4.1 i może być integrowany za pośrednictwem Modbus lub USS.

Podsumowanie

Siemens SINAMICS G120P-37/32A (6SL3200-6AE27-5AH0) to przemiennik częstotliwości IP20 o mocy 37 kW i prądzie wyjściowym 75 A, przeznaczony do sterowania pompami i wentylatorami w HVAC. Zintegrowany filtr EMC klasy A (C2), bogaty zestaw funkcji aplikacyjnych (m.in. 4 PID, ECO, hibernacja, ESM) oraz komunikacja (RS485 z USS/Modbus/BACnet MS/TP/P1) ułatwiają budowę energooszczędnych i nowoczesnych układów regulacji w automatyce budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do przemienników częstotliwości SINAMICS G120P i dla modelu G120P-37/32A przewidziano zgodność z wymaganiami CE zgodnie z dyrektywą niskonapięciową oraz EMC, przy montażu i użytkowaniu zgodnie z dokumentacją producenta.
• Urządzenie elektryczne niskonapięciowe przeznaczone do sterowania silnikiem indukcyjnym. Montaż, podłączenie, uruchomienie, diagnostykę i serwis może wykonywać wyłącznie wykwalifikowany personel.
• Nie używać urządzenia do zastosowań innych niż opisane przez producenta. Nie wolno modyfikować urządzenia ani stosować niezalecanych części zamiennych lub akcesoriów.
• Nie używać urządzenia jako wyłącznika awaryjnego „Emergency Stop”.
• Przed otwarciem obudowy, montażem, okablowaniem lub pracami serwisowymi należy całkowicie odłączyć zasilanie i odczekać co najmniej 5 minut na rozładowanie kondensatorów. Zaciski sieciowe i silnikowe mogą pozostawać pod niebezpiecznym napięciem nawet po odłączeniu zasilania.
• Przed rozpoczęciem prac należy potwierdzić brak napięcia między fazami oraz między fazą a przewodem ochronnym, odłączyć wszystkie niebezpieczne źródła energii i zabezpieczyć instalację przed ponownym załączeniem.
• Urządzenie musi być prawidłowo uziemione i podłączone do przewodu ochronnego zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe uziemienie grozi porażeniem prądem.
• Jeżeli po stronie zasilania stosowane są wyłączniki różnicowoprądowe RCD lub urządzenia monitorujące prąd różnicowy RCM, muszą to być urządzenia typu B o podwyższonej odporności, ponieważ przemiennik może powodować składową stałą prądu w przewodzie PE.
• Do wszystkich połączeń i zacisków modułów elektroniki należy stosować wyłącznie zasilacze SELV lub PELV.
• Nie otwierać połączeń wtykowych pod napięciem, chyba że producent wyraźnie dopuszcza ich rozłączanie podczas pracy.
• Model G120P-37/32A jest wykonaniem IP20 i może pracować wyłącznie w zamkniętej obudowie lub w szafie sterowniczej z zamkniętymi osłonami ochronnymi. W przypadku ryzyka zanieczyszczeń przewodzących zalecany jest montaż w szafie o stopniu ochrony co najmniej IP54 / NEMA 12.
• Urządzenie należy montować wyłącznie pionowo, z zachowaniem minimalnych odstępów wentylacyjnych wymaganych przez producenta. Niewystarczająca wentylacja może prowadzić do przegrzania, pożaru i skrócenia żywotności urządzenia.
• Nie instalować ani nie eksploatować urządzenia w atmosferze wybuchowej. Produkt nie jest dopuszczony do pracy w strefach zagrożonych wybuchem.
• Urządzenie należy instalować wyłącznie w środowisku zgodnym z wymaganiami producenta: bez wstrząsów, nadmiernych drgań, pól elektromagnetycznych i gazów korozyjnych, przy wilgotności względnej poniżej 95% bez kondensacji.
• Dopuszczalna temperatura pracy modułu mocy wynosi od 0°C do 60°C przy obniżeniu mocy; powyżej 40°C wymagane jest uwzględnienie deratingu. Dla wysokości do 2000 m n.p.m. obowiązują warunki podane przez producenta.
• Niedopuszczalne są kondensacja, zraszanie i oblodzenie urządzenia.
• Przewody zasilające, silnikowe, sterujące i sygnałowe należy prowadzić zgodnie z zasadami EMC. Ekrany przewodów oraz nieużywane żyły kabli mocy należy połączyć z uziemionym potencjałem obudowy co najmniej z jednej strony.
• Dla zachowania zgodności EMC należy stosować odpowiednie długości i typy przewodów. Dla tego modelu z filtrem A obowiązują przewody silnikowe zgodnie z dokumentacją producenta, w tym ekranowany przewód do 25 m dla kategorii C2 lub do 50 m dla kategorii C3.
• Podczas pracy urządzenie może generować pole elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować odległość co najmniej 2 m od urządzenia.
• Po załączeniu przemiennika silnik może uruchomić się nieoczekiwanie. W zależności od parametryzacji możliwy jest automatyczny restart po zaniku zasilania lub po usunięciu błędu. Przed pracami przy maszynie należy zabezpieczyć napęd przed przypadkowym startem.
• Podczas uruchamiania i identyfikacji danych silnika mogą wystąpić niekontrolowane ruchy maszyny. Przed włączeniem należy upewnić się, że w strefie niebezpiecznej nie przebywają osoby, a luźne elementy i zawieszone ładunki zostały zabezpieczone.
• Nieprawidłowa parametryzacja może spowodować niebezpieczne działanie maszyny. Ustawienia parametrów należy zabezpieczyć przed nieuprawnionym dostępem, a cały układ poddać ocenie bezpieczeństwa i testowi funkcjonalnemu przed oddaniem do eksploatacji.
• W trybie pożarowym / awaryjnym (ESM), jeśli jest aktywowany, funkcje ochrony urządzenia i instalacji mogą być wyłączone. Tryb ten należy stosować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Podczas transportu, magazynowania i eksploatacji należy przestrzegać granicznych wartości podanych przez producenta. Nie używać urządzenia uszkodzonego.
• Urządzenie zawiera elementy wrażliwe na wyładowania elektrostatyczne. Elektronikę należy transportować, przechowywać i montować z zachowaniem zasad ochrony ESD.
• W celu utrzymania bezpiecznej pracy należy okresowo kontrolować stan chłodzenia, czystość, połączenia kablowe i zaciski. Wentylatory wymagają kontroli i ewentualnej wymiany po około 40 000 godzin pracy lub według warunków eksploatacji.
