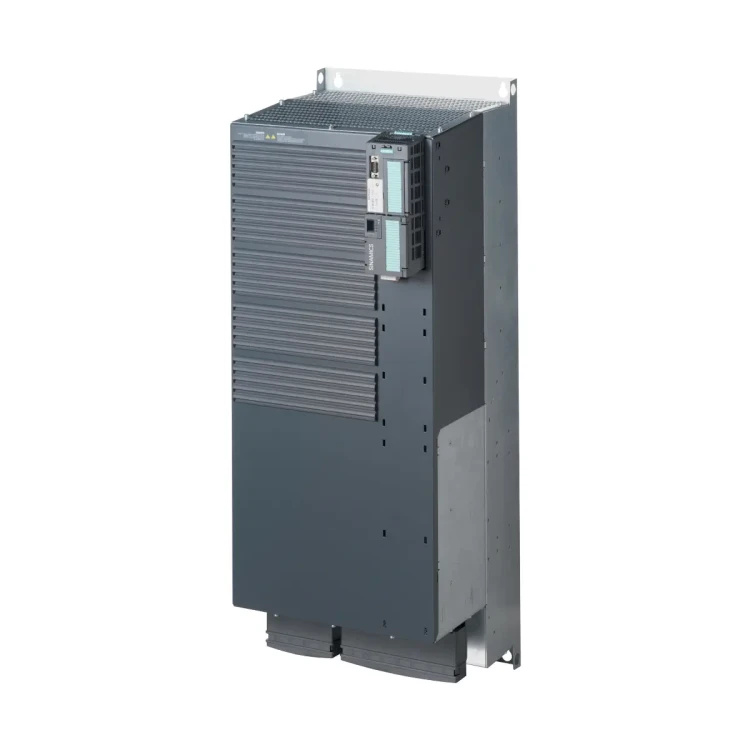

G120P-55/32A Przemiennik częstotliwości z filtrem EMC klasy A, 3 × 380..480 V, 55,0 kW, IP20

G120P-55/32A (MLFB: 6SL3200-6AE31-1AH0) to przemiennik częstotliwości SINAMICS G120P dedykowany do energooszczędnego sterowania pompami i wentylatorami w instalacjach budynkowych. Wersja IP20 przeznaczona jest do montażu w szafie sterowniczej, a zastosowany zintegrowany filtr EMC klasy A (C2) ułatwia spełnienie wymagań kompatybilności elektromagnetycznej. Urządzenie pracuje z zasilaniem 3 AC 380…480 V (±10%) i zapewnia moc 55 kW oraz prąd wyjściowy 110 A.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model / typ: G120P-55/32A
• Nr zamówieniowy (MLFB): 6SL3200-6AE31-1AH0
• Przeznaczenie: pompy i wentylatory w systemach budynkowych (HVAC)
• Moc: 55 kW
• Prąd wyjściowy: 110 A
• Sprawność (η): 0,97
• Zasilanie: 3 AC 380…480 V ±10%, 47…63 Hz
• Stopień ochrony: IP20 (montaż w szafie sterowniczej)
• Filtr EMC: zintegrowany, klasa A (C2)
• Regulacja: 4 wbudowane regulatory PID
• Komunikacja (standard w CU230P-2 BT): RS485 z protokołami USS, Modbus/RTU, BACnet MS/TP oraz P1
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (praca wg sygnałów zapotrzebowania).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub wystąpieniu błędu.
• Lotny start – możliwość włączenia napędu w trakcie pracy silnika.
• Tryb ECO – oszczędzanie energii dzięki automatycznemu dostosowaniu prądu silnika do obciążenia (dla stałej lub wolnozmiennej wartości zadanej).
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia zapewniający optymalne zużycie energii.
• 4 regulatory PID – sterowanie na podstawie ciśnienia, temperatury, przepływu, poziomu, jakości powietrza lub innej zmiennej procesowej.
• Tryb pożarowy Essential Service Mode (ESM) – specjalny tryb pracy umożliwiający działanie napędu także przy stanach alarmowych.
• Regulacja wielostrefowa – regulacja strefowa (do 3 czujników) lub regulacja dwóch niezależnych stref.
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Programy czasowe: 3 swobodnie programowalne tygodniowe programy czasowe oraz zegar czasu rzeczywistego.
• Bloki logiczne – swobodnie programowalne, do tworzenia prostych programów.

Wejścia/wyjścia i komunikacja

• Wejścia cyfrowe: 6 DI (izolowane, zabezpieczone przed nadmiernym prądem)
• Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A)
• Wejścia analogowe: 4 AI:
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 × KTY/PTC/ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)
• Interfejs komunikacyjny (standard): RS485/USS, Modbus/RTU, BACnet MS/TP, P1
• Opcjonalne jednostki sterujące: PROFIBUS DP, CANopen lub PROFINET IO (w zależności od zastosowanej wersji CU230P-2)
• Integracja z Desigo: kompatybilność z systemem Desigo od wersji 4.1 (integracja przez Modbus lub USS)

Dane techniczne (wybrane)

• Moc znamionowa: 55 kW
• Prąd wyjściowy: 110 A
• Sprawność (η): 0,97
• Napięcie zasilania: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz; zmiana ręczna co 2 kHz
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Temperatura pracy: 0…60°C (przy obniżonej mocy)
• Wilgotność względna: < 95% RH, bez kondensacji
• Nominalny prąd zwarciowy: IP20 FSA–FSF: 65 kA

Budowa zestawu i uruchomienie

• SINAMICS G120P jest zestawem składającym się z jednostki sterującej CU230P-2 BT oraz modułu mocy PM230 dostosowanego do pomp i wentylatorów.
• Panel operatorski lub pokrywa maskująca nie są dołączane do zestawu i należy je zamawiać oddzielnie (BOP-2, IOP-2 lub pokrywa maskująca).
• Licencja użytkownika programu narzędziowego STARTER jest dołączona do każdego przemiennika G120P.
• Budowa modułowa umożliwia wymianę modułu mocy bez potrzeby ponownej konfiguracji urządzenia.

Podsumowanie

Siemens SINAMICS G120P-55/32A to przemiennik częstotliwości 55 kW do aplikacji pompowych i wentylatorowych w budynkach, w wykonaniu IP20 z zintegrowanym filtrem EMC klasy A (C2). Zapewnia rozbudowane funkcje energooszczędne (m.in. ECO i hibernację), 4 regulatory PID, szerokie możliwości I/O oraz komunikację RS485 z obsługą USS, Modbus/RTU i BACnet MS/TP, co ułatwia integrację z automatyką HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE. Zgodność z wymaganiami dyrektywy niskonapięciowej, kompatybilności elektromagnetycznej oraz RoHS została wskazana w dokumentacji producenta.
• Przemiennik częstotliwości G120P-55/32A jest urządzeniem do sterowania silnikiem indukcyjnym i może być używany wyłącznie zgodnie z przeznaczeniem oraz parametrami podanymi w dokumentacji producenta.
• Montaż, podłączenie, uruchomienie, diagnostyka, konserwacja i usuwanie usterek mogą być wykonywane wyłącznie przez wykwalifikowany personel elektryczny.
• Urządzenie elektryczne trójfazowe 3 x 380…480 V AC. Dotknięcie części pod napięciem grozi porażeniem prądem, ciężkimi obrażeniami lub śmiercią.
• Przed otwarciem obudowy, montażem, okablowaniem lub serwisem należy odłączyć zasilanie i odczekać co najmniej 5 minut na rozładowanie kondensatorów, a następnie potwierdzić brak napięcia.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe podłączenie przewodu ochronnego może spowodować pojawienie się niebezpiecznego napięcia na dostępnych częściach metalowych.
• Jeżeli w instalacji stosowane są wyłączniki różnicowoprądowe (RCD) lub monitory prądu różnicowego (RCM), po stronie zasilania przemiennika należy stosować wyłącznie urządzenia typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Wszystkie połączenia obwodów elektroniki i sterowania należy wykonywać wyłącznie z użyciem napięć SELV/PELV.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia, chyba że dokumentacja producenta wyraźnie dopuszcza taką operację.
• Model G120P-55/32A jest wykonaniem IP20 i może pracować wyłącznie w zamkniętej szafie sterowniczej lub obudowie zapewniającej odpowiednią ochronę, z zamkniętymi osłonami i zastosowanymi wszystkimi wymaganymi zabezpieczeniami.
• Urządzenie należy montować wyłącznie pionowo oraz z zachowaniem wymaganych odstępów wentylacyjnych i właściwego przepływu powietrza. Niewystarczająca wentylacja może doprowadzić do przegrzania, pożaru lub skrócenia żywotności urządzenia.
• Urządzenie należy instalować wyłącznie w środowisku zgodnym z dokumentacją producenta. Należy unikać miejsc narażonych na wstrząsy, drgania, pola elektromagnetyczne, gazy korozyjne, kondensację, oblodzenie i rozbryzgi cieczy.
• Nie używać urządzenia w strefach zagrożonych wybuchem ani w środowiskach, w których może wystąpić atmosfera wybuchowa.
• Nie używać przemiennika jako urządzenia zatrzymania awaryjnego (E-STOP).
• Po załączeniu zasilania silnik może uruchomić się samoczynnie. Niektóre ustawienia mogą powodować automatyczny restart po zaniku zasilania lub po usunięciu błędu.
• Podczas uruchamiania, identyfikacji silnika i testów istnieje ryzyko niekontrolowanego ruchu napędzanej maszyny. Przed uruchomieniem należy zabezpieczyć strefę niebezpieczną i upewnić się, że nikt nie przebywa w jej zasięgu.
• Należy zapewnić, aby silnik i napędzane elementy mechaniczne nie mogły poruszyć się w sposób nieoczekiwany podczas montażu, serwisu i diagnostyki.
• Urządzenie generuje pole elektromagnetyczne podczas pracy. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalny odstęp 2 m od pracującego urządzenia.
• Błędy parametryzacji mogą doprowadzić do nieprawidłowej pracy maszyny oraz zagrożenia dla ludzi i mienia. Parametry należy zabezpieczyć przed nieautoryzowaną zmianą.
• Podczas instalacji należy podłączyć ekrany kabli oraz niewykorzystane żyły kabli mocy do uziemionego potencjału obudowy co najmniej z jednej strony. Nieprawidłowe ekranowanie i prowadzenie przewodów może powodować zakłócenia EMC i niebezpieczne napięcia dotykowe.
• Do połączeń silnikowych należy stosować przewody i długości kabli zgodne z wymaganiami producenta. Nieprzestrzeganie zaleceń dotyczących kabli i EMC może prowadzić do zakłóceń, uszkodzeń lub nieprawidłowej pracy urządzenia.
• Nie wolno używać uszkodzonego urządzenia. W przypadku stwierdzenia uszkodzeń po transporcie, magazynowaniu lub montażu urządzenie należy wycofać z użycia.
• Podczas obsługi modułów elektronicznych należy stosować zasady ochrony ESD. Wyładowania elektrostatyczne mogą uszkodzić elementy urządzenia.
• W trybie pożarowym / awaryjnym (ESM), jeżeli jest używany, funkcje ochrony urządzenia i instalacji mogą być wyłączone. Tryb ten należy aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Wbudowane wentylatory należy okresowo kontrolować; producent podaje orientacyjny czas kontroli i ewentualnej wymiany po około 40 000 godzin pracy.
