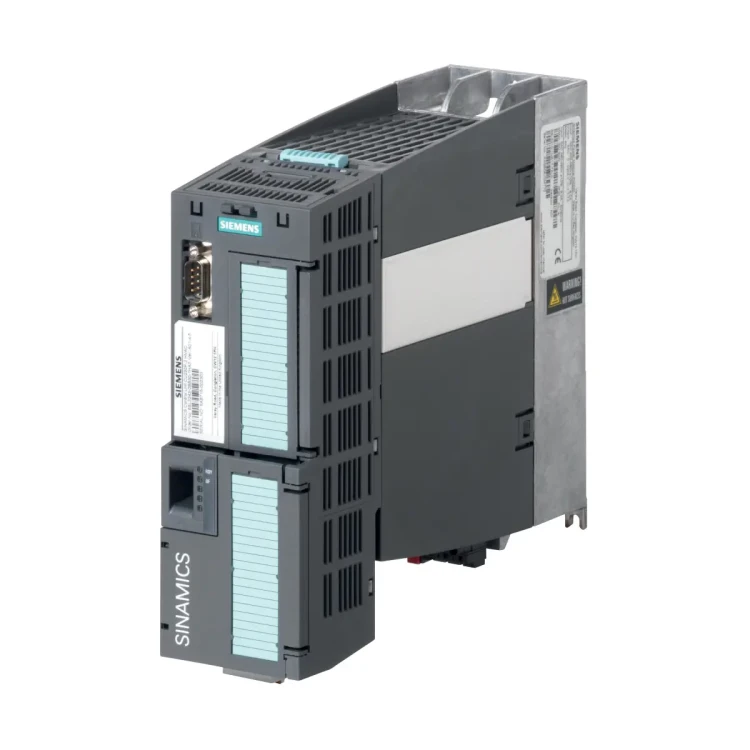

G120P-1.5/32A Przemiennik częstotliwości z filtrem EMC klasy A, 3 × 380..480 V, 1,50 kW, IP20

G120P-1.5/32A to przemiennik częstotliwości Siemens SINAMICS G120P dedykowany do energooszczędnego sterowania pompami i wentylatorami w instalacjach budynkowych. Wersja IP20 (do montażu w szafie sterowniczej) pracuje z zasilaniem 3 AC 380…480 V i jest dostarczana jako zestaw z jednostką sterującą CU230P-2 BT oraz modułem mocy PM230 ze zintegrowanym filtrem EMC klasy A (C2). Model oferuje moc 1,5 kW i prąd wyjściowy 4,1 A, a wbudowane funkcje HVAC (m.in. 4 regulatory PID) ułatwiają precyzyjną regulację przepływu, ciśnienia i wydajności w aplikacjach pompowych oraz wentylatorowych.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model (typ): G120P-1.5/32A
• Nr zam. (MLFB): 6SL3200-6AE14-1AH0
• Przeznaczenie: przemiennik częstotliwości do pomp i wentylatorów w systemach budynkowych
• Stopień ochrony: IP20 (montaż w szafie sterowniczej)
• Zasilanie: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Moc: 1,5 kW
• Prąd wyjściowy: 4,1 A
• Skuteczność (η): 0,95
• Filtr EMC: zintegrowany, klasa A (C2)
• Komunikacja (standard): RS485 z obsługą USS, Modbus RTU, BACnet MS/TP oraz P1
• Regulatory: wbudowane 4 regulatory PID
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy
• Panel operatorski: panel operatorski lub pokrywa maskująca nie są dołączane do zestawu (zamawiane oddzielnie)

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych dostosowujących wydajność do sygnałów zapotrzebowania.
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje i działanie (funkcje dedykowane do pomp i wentylatorów)

• Automatyczny restart – napęd sam startuje po zaniku zasilania lub wystąpieniu błędu.
• Lotny start – włączenie napędu w trakcie pracy silnika.
• Tryb ECO – oszczędzanie energii poprzez automatyczne dostosowywanie prądu silnika do aktualnego obciążenia (dla stałej lub wolnozmiennej wartości zadanej).
• Kaskadowanie silników – jeden przemiennik może sterować 4 silnikami zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia zapewniający optymalne zużycie energii.
• 4 regulatory PID – sterowanie prędkością na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu, jakości powietrza lub innej zmiennej procesowej.
• Tryb pożarowy – Essential Service Mode (ESM) – praca napędu nawet w przypadku występowania stanów alarmowych.
• Regulacja wielostrefowa – regulacja strefowa (do 3 czujników) albo regulacja dwóch niezależnych stref (po 1 czujniku na strefę).
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Programy czasowe: 3 swobodnie programowalne tygodniowe programy czasowe.
• Zegar czasu rzeczywistego – sterowanie procesami bazującymi na wskazaniach zegara.
• Swobodnie programowalne bloki logiczne – tworzenie prostych programów.
• Monitorowanie temperatury silnika (PTC, KTY) oraz funkcje zabezpieczeń, m.in. przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania za pomocą obwodu pośredniego DC.

Wejścia/wyjścia i komunikacja (CU230P-2 BT)

• Interfejsy (standard): RS485/USS, Modbus RTU, BACnet MS/TP, P1
• Wejścia/wyjścia: 6 DI, 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 × KTY/PTC/ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)

Dane techniczne (wybrane)

• Napięcie zasilania: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna ze skokiem 2 kHz)
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Warunki pracy: wilgotność względna < 95% RH, bez kondensacji
• Temperatura pracy: 0…60°C (z obniżeniem mocy)
• Stopień ochrony: IP20

Efektywność energetyczna i EMC

• Tryb ECO oraz funkcje oszczędzające energię dedykowane do aplikacji pompowych i wentylatorowych.
• Ograniczenie harmonicznych i THD zgodne z PN/EN 61000-3-12 bez potrzeby dołączania dodatkowych filtrów zewnętrznych (Rsce ≥ 250).
• Zintegrowany filtr EMC klasy A (C2) (w tej wersji urządzenia).

Integracja i narzędzia

• Integracja z Desigo: kompatybilny z systemem Desigo od wersji 4.1; integracja przez Modbus lub USS.
• Uruchomienie i parametryzacja: kreator aplikacyjny w panelu IOP-2 oraz oprogramowanie narzędziowe STARTER (licencja użytkownika dołączona do każdego przemiennika G120P).
• Kopia parametrów: obsługa kart SINAMICS Micro Memory Card (MMC) do zapisu i kopiowania parametrów uruchomieniowych.

Serwis

• W przemiennikach G120P moduł mocy może być wymieniony bez potrzeby ponownej konfiguracji urządzenia.
• Wbudowane wentylatory należy sprawdzić i wymienić po ok. 40 000 godzinach pracy.

Podsumowanie

Siemens SINAMICS G120P-1.5/32A (MLFB 6SL3200-6AE14-1AH0) to przemiennik częstotliwości 1,5 kW / 4,1 A w wykonaniu IP20, przeznaczony do sterowania pompami i wentylatorami w instalacjach budynkowych. Zintegrowany filtr EMC klasy A (C2), komunikacja RS485 (USS/Modbus RTU/BACnet MS/TP/P1), wbudowane 4 regulatory PID oraz funkcje takie jak ECO, hibernacja, kaskadowanie silników i ESM czynią go kompletnym rozwiązaniem do nowoczesnych aplikacji HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania odpowiednich dyrektyw UE dla urządzeń tego typu, w tym dyrektywy niskonapięciowej, EMC oraz RoHS.
• Przemiennik częstotliwości przeznaczony wyłącznie do sterowania silnikiem indukcyjnym w instalacjach elektrycznych lub maszynach, zgodnie z dokumentacją producenta.
• Model G120P-1.5/32A jest urządzeniem w wykonaniu IP20 i może pracować wyłącznie w zamkniętej obudowie lub szafie sterowniczej z zamkniętymi osłonami ochronnymi oraz przy zastosowaniu wszystkich wymaganych zabezpieczeń.
• Urządzenie nie jest przeznaczone do montażu i pracy na zewnątrz budynków ani w środowiskach, w których mogą występować atmosfery wybuchowe.
• Montaż, podłączenie, uruchomienie, diagnostykę, serwis i konserwację mogą wykonywać wyłącznie wykwalifikowani elektrycy lub odpowiednio przeszkolony personel zgodnie z dokumentacją producenta i lokalnymi przepisami.
• Urządzenie pracuje z niebezpiecznym napięciem. Dotknięcie części pod napięciem grozi porażeniem elektrycznym, poważnymi obrażeniami lub śmiercią.
• Przed otwarciem urządzenia, montażem, okablowaniem lub pracami serwisowymi należy odłączyć zasilanie i odczekać co najmniej 5 minut, aż kondensatory się rozładują, a następnie potwierdzić brak napięcia.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować pojawienie się niebezpiecznego napięcia na dostępnych częściach obudowy.
• Jeżeli po stronie zasilania stosowane są wyłączniki różnicowoprądowe lub monitory prądu różnicowego, należy stosować wyłącznie urządzenia typu B o wysokiej odporności, zgodnie z wymaganiami producenta.
• Do wszystkich połączeń i zacisków modułów elektronicznych należy stosować wyłącznie zasilanie SELV lub PELV.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia, chyba że dokumentacja wyraźnie dopuszcza taką czynność. Otwieranie połączeń pod napięciem może spowodować łuk elektryczny.
• Nie używać uszkodzonego urządzenia. Podczas transportu, magazynowania i eksploatacji należy przestrzegać wartości granicznych podanych w dokumentacji technicznej.
• Urządzenie należy montować wyłącznie w pozycji pionowej, z zachowaniem wymaganych odstępów wentylacyjnych i zapewnieniem prawidłowego przepływu powietrza chłodzącego.
• IP20 należy chronić przed zanieczyszczeniami przewodzącymi, np. przez montaż w szafie sterowniczej o odpowiednim stopniu ochrony.
• Nieprawidłowa wentylacja lub niezachowanie minimalnych odstępów montażowych może prowadzić do przegrzania, skrócenia żywotności urządzenia, pożaru lub zadymienia.
• Przewody zasilające, silnikowe, sygnałowe i sterujące należy prowadzić zgodnie z zasadami EMC. Kable silnikowe i sygnałowe ekranowane należy prawidłowo podłączyć do uziemionych punktów ekranujących o dużej powierzchni styku.
• Nieuziemione ekrany kabli oraz niepodłączone żyły przewodów mocy mogą powodować niebezpieczne napięcia dotykowe wskutek sprzężeń pojemnościowych.
• Należy stosować wyłącznie przewody, długości kabli, przekroje żył, zabezpieczenia nadprądowe i momenty dokręcania zgodne z dokumentacją producenta.
• Urządzenie może powodować samoczynny rozruch silnika po usunięciu błędu lub po powrocie zasilania, jeśli aktywne są odpowiednie funkcje, takie jak automatyczny restart lub lotny start. Przed przebywaniem w strefie zagrożenia należy zabezpieczyć maszynę przed nieoczekiwanym uruchomieniem.
• Podczas uruchamiania i identyfikacji danych silnika podłączona maszyna może wykonać niekontrolowany ruch. Przed włączeniem należy upewnić się, że w strefie niebezpiecznej nie przebywają ludzie, a luźne elementy są zabezpieczone.
• Urządzenie nie może być stosowane jako element funkcji zatrzymania awaryjnego.
• Przemiennik w czasie pracy generuje pola elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od urządzenia.
• W bezpośrednim sąsiedztwie urządzenia nie należy używać telefonów komórkowych ani urządzeń radiowych o mocy nadawczej powyżej 1 W w odległości mniejszej niż około 2 m, ponieważ może to zakłócić pracę urządzenia i bezpieczeństwo maszyny.
• Błędy parametryzacji mogą powodować nieprawidłową pracę maszyny, zagrożenie dla ludzi oraz uszkodzenie instalacji. Parametry należy zabezpieczyć przed nieuprawnioną zmianą.
• Funkcje bezpieczeństwa całego układu muszą zostać ocenione, skonfigurowane i przetestowane przez projektanta lub producenta maszyny przed oddaniem do eksploatacji.
• Przy obchodzeniu się z elektroniką należy przestrzegać zasad ochrony przed ESD. Wyładowania elektrostatyczne mogą uszkodzić moduły i spowodować nieprawidłowe działanie urządzenia.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: zasilanie 3 x 380...480 V AC, wilgotność względna poniżej 95% bez kondensacji, w warunkach bez oblodzenia, bez zraszania i bez gazów korozyjnych.
• Nie wyrzucać z odpadami komunalnymi. Zużyte urządzenie należy przekazać do odpowiedniej zbiórki sprzętu elektrycznego i elektronicznego zgodnie z lokalnymi przepisami.
