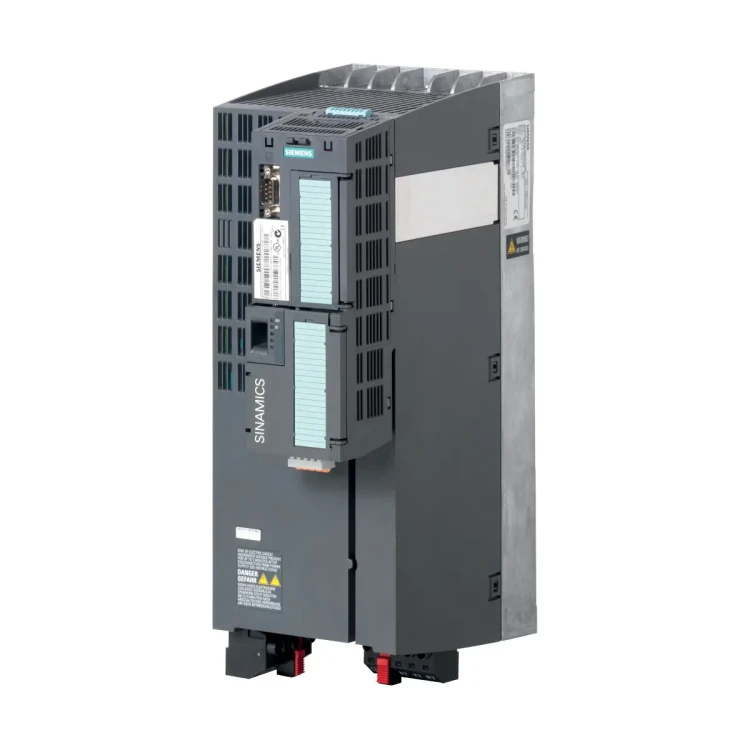

G120P-18.5/32A Przemiennik częstotliwości z filtrem EMC klasy A, 3 × 380..480 V, 18,5 kW, IP20

Siemens SINAMICS G120P-18.5/32A to przemiennik częstotliwości dedykowany do pomp i wentylatorów w instalacjach budynkowych, przeznaczony do energooszczędnej regulacji prędkości silników w aplikacjach HVAC. Wersja IP20 jest przeznaczona do montażu w szafie sterowniczej i pracuje z zasilaniem 3× 380…480 V AC. Urządzenie ma moc 18,5 kW oraz prąd wyjściowy 38 A i jest zbudowane modułowo jako zestaw: Control Unit CU230P-2 BT + Power Module PM230.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P (dedykowana do pomp i wentylatorów)
• Model: G120P-18.5/32A
• Nr zam. (MLFB): 6SL3200-6AE23-8AH0
• Stopień ochrony: IP20 (do montażu w szafach sterowniczych)
• Moc: 18,5 kW
• Prąd wyjściowy: 38 A
• Sprawność (η): 0,98
• Napięcie zasilania: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Wbudowane regulatory: 4 × PID
• Komunikacja (standard): RS485 – USS, Modbus/RTU, BACnet MS/TP, P1
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy
• Filtr EMC: zintegrowany (klasa A / C2)

Zastosowanie

G120P-18.5/32A jest przeznaczony do sterowania napędami w systemach budynkowych, w szczególności:

• regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (dopasowanie wydajności do sygnałów zapotrzebowania),
• regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC,
• regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje (dedykowane do pomp i wentylatorów)

• Automatyczny restart – samoczynny start po zaniku zasilania lub wystąpieniu błędu
• Lotny start – załączenie napędu w trakcie pracy silnika
• Tryb ECO – oszczędzanie energii dzięki automatycznemu dostosowywaniu prądu silnika do aktualnego obciążenia
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii
• 4 regulatory PID – sterowanie na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu, jakości powietrza
• Tryb pożarowy – Essential Service Mode (ESM) – praca napędu nawet w przypadku występowania stanów alarmowych
• Regulacja wielostrefowa – regulacja strefowa ciśnienia/temperatury (do 3 czujników) lub regulacja dwóch niezależnych stref (po 1 czujniku na strefę)
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika
• Tygodniowe programy czasowe – 3 swobodnie programowalne programy
• Zegar czasu rzeczywistego – sterowanie procesami bazującymi na czasie
• Swobodnie programowalne bloki logiczne – możliwość budowy prostych programów
• Monitorowanie temperatury silnika – z użyciem czujnika temperatury lub wyłącznika termicznego (PTC, KTY)
• Zabezpieczenia i nadzór: przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller)
• Funkcja hamowania – z wykorzystaniem obwodu pośredniego DC

Wejścia/wyjścia i komunikacja

W standardowej konfiguracji zestawu G120P zastosowana jest jednostka sterująca CU230P-2 BT z portem RS485 obsługującym protokoły USS, Modbus RTU, BACnet MS/TP oraz P1. Dostępne są również opcjonalne jednostki sterujące z PROFIBUS DP, CANopen oraz PROFINET IO.

• Wejścia/wyjścia cyfrowe: 6 DI, 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 × KTY / PTC / ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)

Efektywność energetyczna

• Optymalizacja budowy przemiennika – ograniczenie harmonicznych i THD zgodne z PN/EN 61000-3-12 bez potrzeby stosowania dodatkowych filtrów zewnętrznych (Rsce ≥ 250)
• Zredukowane zakłócenia harmoniczne linii zasilającej
• Wbudowane funkcje oszczędzające energię (m.in. tryb ECO, hibernacja, regulacja PID)

Uruchomienie i integracja

• STARTER – licencja użytkownika dołączona do każdego przemiennika G120P
• IOP-2 (Intelligent Operator Panel) – kreator aplikacyjny ułatwiający konfigurację (panel zamawiany oddzielnie)
• Karta MMC – obsługa zapisu i kopiowania parametrów uruchomieniowych
• Integracja z Desigo: kompatybilność z systemem Desigo od wersji 4.1, integracja przez Modbus lub USS

Dane techniczne (dla G120P-18.5/32A oraz parametrów serii G120P)

• Moc: 18,5 kW
• Prąd wyjściowy: 38 A
• Sprawność (η): 0,98
• Zasilanie: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Temperatura pracy: 0…60°C (z obniżeniem mocy)
• Wilgotność względna: < 95% RH, bez kondensacji
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz, zmiana ręczna co 2 kHz
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)

Budowa zestawu

• Skład: Control Unit CU230P-2 BT + Power Module PM230 (IP20)
• Panel operatorski lub pokrywa maskująca: nie są dołączane do zestawu i należy je zamawiać oddzielnie

Podsumowanie

Siemens SINAMICS G120P-18.5/32A to przemiennik częstotliwości 18,5 kW / 38 A w wykonaniu IP20, zoptymalizowany pod aplikacje pompowe i wentylatorowe. Wbudowane funkcje oszczędzania energii, 4 regulatory PID, standardowa komunikacja RS485 (USS/Modbus RTU/BACnet MS/TP/P1) oraz modułowa konstrukcja (CU + PM) czynią go praktycznym rozwiązaniem do nowoczesnych instalacji HVAC w budynkach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Model G120P-18.5/32A należy do przemienników częstotliwości SINAMICS G120P przeznaczonych do sterowania silnikami indukcyjnymi w aplikacjach pompowych i wentylatorowych.
• Urządzenie przeznaczone jest do zasilania 3 x 380…480 V AC, 47…63 Hz.
• Posiada oznaczenie CE i spełnia wymagania dyrektyw UE wskazanych w dokumentacji producenta, w tym dyrektywy niskonapięciowej, kompatybilności elektromagnetycznej oraz RoHS.
• Wersja G120P-18.5/32A jest wykonaniem IP20 i może być eksploatowana wyłącznie w zamkniętej obudowie lub szafie sterowniczej z zamkniętymi osłonami ochronnymi oraz z zastosowaniem wszystkich wymaganych zabezpieczeń.
• Montaż, podłączenie, uruchomienie, diagnostyka, konserwacja i usuwanie usterek mogą wykonywać wyłącznie wykwalifikowani elektrycy lub odpowiednio przeszkolony personel zgodnie z dokumentacją producenta.
• Urządzenie należy użytkować wyłącznie zgodnie z przeznaczeniem. Nie wolno modyfikować produktu ani stosować go w zastosowaniach innych niż opisane przez producenta.
• Nie używać urządzenia jako wyłącznika awaryjnego / funkcji E-STOP.
• Nie instalować ani nie eksploatować urządzenia w strefach zagrożonych wybuchem lub tam, gdzie może wystąpić atmosfera wybuchowa.
• Przed otwarciem urządzenia, montażem, okablowaniem lub pracami serwisowymi należy odłączyć zasilanie i odczekać co najmniej 5 minut. Zaciski sieciowe, silnikowe oraz kondensatory mogą pozostawać pod niebezpiecznym napięciem także po wyłączeniu zasilania.
• Przed rozpoczęciem prac należy potwierdzić brak napięcia między przewodami fazowymi oraz między przewodami fazowymi i przewodem ochronnym oraz zabezpieczyć źródła energii przed ponownym załączeniem.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować porażenie prądem.
• W przypadku stosowania wyłączników lub monitorów różnicowoprądowych po stronie zasilania należy stosować wyłącznie urządzenia typu B o podwyższonej odporności, zgodnie z wymaganiami producenta.
• Do wszystkich połączeń i zacisków modułów elektronicznych należy stosować wyłącznie zasilacze zapewniające napięcia SELV lub PELV.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia, o ile dokumentacja producenta wyraźnie nie dopuszcza takiej czynności.
• Po załączeniu napędu silnik może uruchomić się nieoczekiwanie. Określone ustawienia parametrów mogą powodować automatyczny restart po zaniku zasilania lub po usunięciu błędu.
• Podczas uruchamiania i identyfikacji danych silnika możliwe są niekontrolowane ruchy napędzanego układu. Przed załączeniem należy upewnić się, że w strefie zagrożenia nie przebywają osoby, a żadne elementy nie są poluzowane.
• Urządzenie generuje pole elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od pracującego urządzenia.
• Instalację należy wykonywać zgodnie z zasadami EMC: przewody mocy i silnikowe prowadzić oddzielnie od przewodów sygnałowych i danych, a ekrany kabli oraz nieużywane żyły kabli mocy podłączać do uziemionego potencjału obudowy co najmniej z jednej strony.
• Model G120P-18.5/32A należy montować pionowo w szafie sterowniczej, z zachowaniem wymaganych odstępów wentylacyjnych i zapewnieniem prawidłowego przepływu powietrza.
• Nie instalować urządzenia w miejscach narażonych na wstrząsy, silne wibracje, pola elektromagnetyczne, gazy korozyjne oraz poza dopuszczalnymi warunkami temperatury, wilgotności i wysokości montażu określonymi przez producenta.
• Dopuszczalna temperatura pracy dla modułu mocy wynosi 0…40°C bez obniżenia parametrów oraz do 60°C z obniżeniem mocy; wilgotność względna podczas pracy: poniżej 95% bez kondensacji.
• Urządzenie należy transportować, magazynować i użytkować wyłącznie w stanie nieuszkodzonym. Nie używać produktu uszkodzonego.
• Elementy elektroniczne są wrażliwe na wyładowania elektrostatyczne. Podczas transportu, przechowywania i montażu należy stosować zasady ochrony ESD.
• W trybie pożarowym / awaryjnym (ESM), jeśli jest używany, funkcje ochrony urządzenia i instalacji mogą być wyłączone. Tryb ten wolno aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• W celu zachowania sprawności chłodzenia należy regularnie usuwać zanieczyszczenia, kontrolować działanie wentylatorów i stan połączeń. Producent zaleca kontrolę wentylatorów oraz ich wymianę po około 40 000 godzin pracy lub w razie potrzeby.
