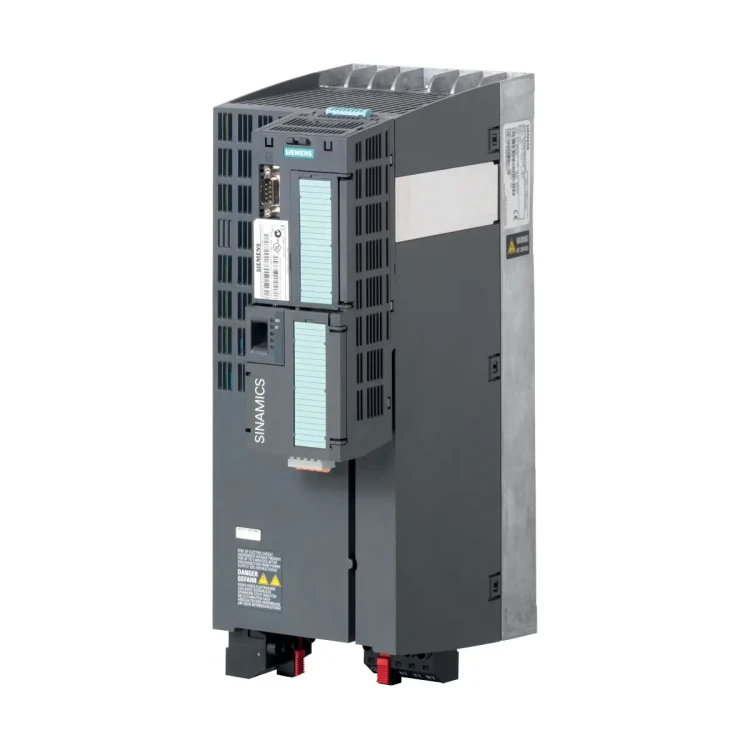

G120P-15/32A Przemiennik częstotliwości z filtrem EMC klasy A, 3 × 380..480 V, 15,0 kW, IP20

G120P-15/32A to przemiennik częstotliwości SINAMICS G120P dedykowany do aplikacji pompowych i wentylatorowych w systemach budynkowych. Wersja ta pracuje z zasilaniem 3× 380…480 V AC i oferuje moc 15 kW oraz prąd wyjściowy 32 A. Wariant IP20 przeznaczony jest do montażu w szafie sterowniczej i posiada zintegrowany filtr EMC klasy A (C2).

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model / typ: G120P-15/32A
• Nr zam. (MLFB): 6SL3200-6AE23-2AH0
• Zastosowanie: energooszczędna regulacja prędkości pomp i wentylatorów (HVAC / Building Technologies)
• Moc: 15 kW
• Prąd wyjściowy: 32 A
• Skuteczność (η): 0.97
• Napięcie zasilania: 380…480 V, 3 AC (±10%)
• Stopień ochrony: IP20
• Filtr EMC: zintegrowany filtr klasy A (C2)
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy
• Regulatory: 4 wbudowane regulatory PID
• Komunikacja (standard): RS485 z obsługą USS, Modbus/RTU, BACnet MS/TP oraz P1
• Jednostka sterująca (wariant domyślny dla G120P): CU230P-2 BT
• Złącze przewodów silnika: odłączalne (dostępne w przetwornicach o rozmiarach A do C)

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych, dostosowujących wydajność do sygnałów zapotrzebowania (Demand).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje i działanie (pompy / wentylatory)

• Automatyczny restart – samoczynny start po zaniku zasilania lub po wystąpieniu błędu.
• Lotny start – możliwość załączenia napędu przy pracującym silniku.
• Tryb ECO – oszczędzanie energii poprzez automatyczne dostosowanie prądu silnika do aktualnego obciążenia (dla aplikacji ze stałą lub wolnozmienną wartością zadaną).
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• 4 regulatory PID – sterowanie prędkością na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu lub jakości powietrza.
• Tryb pożarowy – Essential Service Mode (ESM) umożliwiający pracę napędu nawet przy stanach alarmowych.
• Regulacja wielostrefowa – regulacja strefowa (do 3 czujników) lub regulacja dwóch niezależnych stref.
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Tygodniowe programy czasowe – 3 swobodnie programowalne harmonogramy.
• Zegar czasu rzeczywistego – sterowanie procesami zależnymi od czasu.
• Swobodnie programowalne bloki logiczne – możliwość tworzenia prostych programów.
• Monitorowanie temperatury silnika z wykorzystaniem czujnika temperatury lub wyłącznika termicznego (PTC, KTY).
• Zabezpieczenia: przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Hamowanie za pomocą obwodu pośredniego DC.

We/Wy i komunikacja

• Interfejs komunikacyjny (standard): RS485 – USS, Modbus RTU, BACnet MS/TP, P1.
• Wejścia/wyjścia:
  • 6 DI (izolowane, zabezpieczone przed nadmiernym prądem)
  • 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0.5 A)
  • 4 AI:
    • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
    • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
    • 1 × Pt1000 / LG-Ni1000
  • 2 AO (0…10 V / 0…20 mA / 4…20 mA)
  • Wejście czujnika temperatury silnika: KTY / PTC / ThermoClick
  • Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)
• Sygnalizacja: dwie diody LED na jednostce sterującej – RDY (Ready) i BE (bus error).

Montaż i obudowa

• Stopień ochrony: IP20 – do montażu w szafie sterowniczej.
• Budowa modułowa: moduł mocy może być wymieniony bez potrzeby ponownej konfiguracji.
• Panele/operatorskie: panel operatorski lub pokrywa maskująca nie są częścią zestawu i należy je zamawiać oddzielnie.
• Serwis: wbudowane wentylatory należy sprawdzić i wymienić po ok. 40 000 godzin pracy.

Dane techniczne

• Moc: 15 kW
• Prąd wyjściowy: 32 A
• Skuteczność (η): 0.97
• Zasilanie: 380…480 V, 3 AC (±10%)
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna co 2 kHz)
• Pasma zabronione: 4, programowalne
• Stałe prędkości: 15, programowalne
• Temperatura pracy: 0…60°C (przy obniżonej mocy)
• Wilgotność względna: < 95% RH, bez kondensacji
• Nominalny prąd zwarciowy: IP20 (FSA–FSF): 65 kA

Podsumowanie

Siemens SINAMICS G120P-15/32A (MLFB: 6SL3200-6AE23-2AH0) to przemiennik częstotliwości 15 kW / 32 A w wykonaniu IP20 z zintegrowanym filtrem EMC klasy A (C2), zaprojektowany specjalnie do sterowania pompami i wentylatorami. Rozbudowane funkcje HVAC (m.in. ECO, hibernacja, kaskadowanie silników, tryb pożarowy ESM), 4 regulatory PID oraz komunikacja po RS485 (USS/Modbus RTU/BACnet MS/TP/P1) ułatwiają integrację i optymalizację zużycia energii w instalacjach budynkowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt G120P-15/32A posiada oznaczenie CE i spełnia wymagania właściwych dyrektyw UE, w tym dyrektywy niskonapięciowej, kompatybilności elektromagnetycznej oraz RoHS, zgodnie z dokumentacją producenta.
• Przemiennik częstotliwości przeznaczony jest wyłącznie do sterowania silnikiem indukcyjnym w instalacjach elektrycznych lub maszynach, zgodnie z dokumentacją producenta. Użycie niezgodne z przeznaczeniem może prowadzić do obrażeń, śmierci lub szkód materialnych.
• Montaż, podłączenie, uruchomienie, diagnostyka, konserwacja i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia elektryczne i znajomość dokumentacji urządzenia.
• Urządzenie jest zasilane napięciem 3 x 380...480 V AC. Przed otwarciem obudowy, montażem, podłączeniem lub pracami serwisowymi należy odłączyć zasilanie, zabezpieczyć przed ponownym załączeniem oraz odczekać co najmniej 5 minut do rozładowania kondensatorów.
• Nie dotykać części pod napięciem ani zacisków zasilania i silnika. Nie otwierać połączeń wtykowych podczas pracy urządzenia, chyba że dokumentacja wyraźnie dopuszcza taką czynność.
• Urządzenie musi być prawidłowo uziemione i podłączone do przewodu ochronnego zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe uziemienie grozi porażeniem prądem.
• Jeżeli po stronie zasilania stosowane są wyłączniki różnicowoprądowe (RCD) lub monitory prądu różnicowego (RCM), muszą to być urządzenia typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Do wszystkich połączeń i zacisków elektroniki należy stosować wyłącznie źródła napięcia SELV lub PELV.
• Model G120P-15/32A jest urządzeniem w wykonaniu IP20 i może pracować wyłącznie w zamkniętej obudowie lub szafie sterowniczej z zamkniętymi osłonami ochronnymi. Nie jest przeznaczony do montażu na zewnątrz bez odpowiedniej obudowy.
• Urządzenie należy montować pionowo oraz zapewnić wymagane odstępy wentylacyjne i prawidłowy przepływ powietrza zgodnie z dokumentacją producenta. Niewystarczająca wentylacja może spowodować przegrzanie, pożar lub skrócenie żywotności urządzenia.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: bez kondensacji, bez oblodzenia i zraszania, przy wilgotności względnej poniżej 95% oraz w temperaturze pracy zgodnej z dokumentacją producenta.
• Nie instalować ani nie używać urządzenia w atmosferach potencjalnie wybuchowych.
• Nie używać przemiennika jako urządzenia zatrzymania awaryjnego (emergency stop).
• Po załączeniu zasilania silnik może uruchomić się nieoczekiwanie. W zależności od parametryzacji możliwy jest automatyczny restart po zaniku zasilania, po błędzie lub rozruch „w locie”. Przed rozpoczęciem prac upewnić się, że maszyna i napęd nie mogą się samoczynnie uruchomić.
• Ruchome i wirujące części napędzanego układu mogą spowodować ciężkie obrażenia. Dotykać elementów mechanicznych wyłącznie po całkowitym zatrzymaniu maszyny.
• Błędna parametryzacja może spowodować nieprawidłową pracę maszyny i zagrożenie dla ludzi oraz mienia. Parametry należy chronić przed nieautoryzowanym dostępem, a po uruchomieniu przeprowadzić test funkcjonalny całego układu.
• W pobliżu urządzenia nie należy używać radiotelefonów ani telefonów komórkowych o mocy nadawczej powyżej 1 W w odległości mniejszej niż około 2 m. Osoby z rozrusznikiem serca lub implantami powinny zachować co najmniej 2 m odstępu od pracującego urządzenia.
• Nieużywane żyły kabli mocy oraz ekrany przewodów należy podłączyć do uziemionego potencjału obudowy co najmniej z jednej strony. Instalację należy wykonać zgodnie z zasadami EMC określonymi przez producenta.
• Do modelu G120P-15/32A należy stosować przewody oraz długości kabli zgodne z dokumentacją producenta. Dla zachowania zgodności EMC wymagane są odpowiednie typy przewodów, ekranowanie i prawidłowe prowadzenie kabli.
• Nie wolno modyfikować urządzenia. Należy stosować wyłącznie części zamienne i akcesoria zalecane lub dostarczane przez producenta.
• Urządzenie zawiera elementy wrażliwe na wyładowania elektrostatyczne (ESD). Transport, przechowywanie i obsługę podzespołów elektronicznych należy prowadzić zgodnie z zasadami ochrony ESD.
• Włączenie trybu pożarowego / awaryjnego ESM powoduje wyłączenie funkcji ochronnych urządzenia i instalacji. Tryb ten należy aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Urządzenie stanowi sprzęt elektryczny i elektroniczny. Po zakończeniu eksploatacji nie wyrzucać z odpadami komunalnymi; przekazać do utylizacji zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
