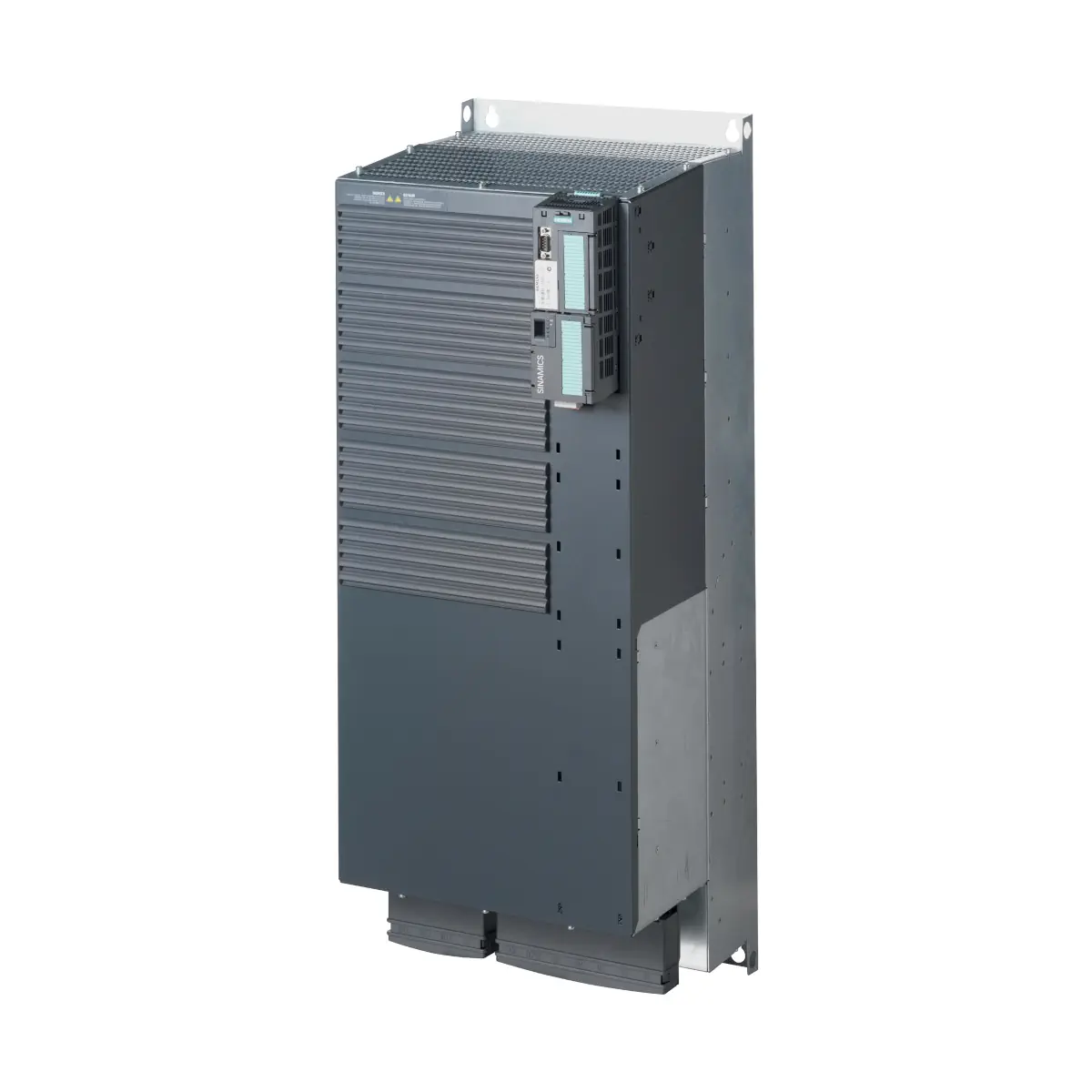

G120P-75/32A Przemiennik częstotliwości z filtrem EMC klasy A, 3 × 380..480 V, 75,0 kW, IP20

G120P-75/32A to przemiennik częstotliwości SINAMICS G120P firmy Siemens, przeznaczony do energooszczędnej regulacji prędkości pomp i wentylatorów w instalacjach budynkowych HVAC. Wariant IP20 (do montażu w szafie sterowniczej) w tej konfiguracji ma zintegrowany filtr EMC – klasa A (C2), zasilanie 3× 380…480 V AC oraz moc 75 kW.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-75/32A
• Nr zam. (MLFB): 6SL3200-6AE31-4AH0
• Przeznaczenie: dedykowany do pomp i wentylatorów w systemach budynkowych
• Moc: 75 kW
• Stopień ochrony: IP20
• Filtr EMC: zintegrowany, klasa A (C2)
• Napięcie zasilania: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Prąd wyjściowy: 145 A
• Skuteczność (η): 0,97
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna co 2 kHz)
• Regulatory PID: 4 wbudowane regulatory PID
• Budowa: modułowa (oddzielna jednostka sterująca i moduł mocy)

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (praca wg sygnałów zapotrzebowania).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub wystąpieniu błędu.
• Lotny start – włączenie napędu w trakcie pracy silnika.
• Tryb ECO – oszczędzanie energii przez automatyczne dostosowanie prądu silnika do obciążenia.
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• Tryb pożarowy – Essential Service Mode (ESM).
• Regulacja wielostrefowa – regulacja strefowa z zastosowaniem do 3 czujników lub regulacja dwóch niezależnych stref.
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Tygodniowe programy czasowe (x 3) oraz zegar czasu rzeczywistego.
• Swobodnie programowalne bloki logiczne.
• Monitorowanie temperatury silnika z wykorzystaniem czujnika temperatury lub wyłącznika termicznego (PTC, KTY).
• Zabezpieczenia i nadzór: zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania za pomocą obwodu pośredniego DC.

Komunikacja oraz wejścia/wyjścia

SINAMICS G120P-75/32A jest zestawem opartym o jednostkę sterującą CU230P-2 BT oraz moduł mocy PM230. Jednostka CU230P-2 BT (standardowo) obsługuje komunikację:

• RS485 z protokołami: USS, Modbus RTU, BACnet MS/TP oraz P1.
• Opcjonalnie dostępne są jednostki sterujące z: PROFIBUS DP, CANopen, PROFINET IO.

Wejścia i wyjścia (CU230P-2):

• Wejścia/wyjścia cyfrowe: 6 DI, 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 × KTY / PTC / ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)
• 2 wejścia dla czujników temperatury: LG-Ni1000 / Pt1000

Budowa i wyposażenie

• Budowa modułowa: oddzielna jednostka sterująca CU230P-2 i moduł mocy PM230.
• Panel operatorski lub pokrywa maskująca nie są dołączone do zestawu i należy je zamówić oddzielnie.
• Serwis: moduł mocy może być wymieniony bez potrzeby ponownej konfiguracji urządzenia.
• Obsługa kart SINAMICS Micro Memory Card (MMC) umożliwia zapisywanie i kopiowanie parametrów uruchomieniowych.

Montaż i warunki pracy

• Instalacja: wersja IP20 przeznaczona do montażu w szafie sterowniczej.
• Temperatura pracy: 0…60°C (przy obniżonej mocy).
• Wilgotność względna: < 95% RH, bez kondensacji.
• Dopuszczalna wysokość: do 2000 m n.p.m.
• Nominalny prąd zwarciowy: IP20 FSA–FSF: 65 kA

Podsumowanie

Siemens SINAMICS G120P-75/32A (MLFB 6SL3200-6AE31-4AH0) to przemiennik częstotliwości 75 kW w wykonaniu IP20 z zintegrowanym filtrem EMC klasy A (C2), zaprojektowany pod aplikacje pompowe i wentylatorowe. Modułowa konstrukcja (CU + PM), wbudowane funkcje HVAC (m.in. 4 regulatory PID, ECO, hibernacja, kaskadowanie silników, ESM) oraz rozbudowana komunikacja (RS485: USS/Modbus RTU/BACnet MS/TP/P1) czynią go praktycznym wyborem do nowoczesnych układów automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt G120P-75/32A jest przemiennikiem częstotliwości SINAMICS G120P w wykonaniu IP20 z filtrem EMC klasy A (C2), przeznaczonym do montażu w szafie sterowniczej.
• Posiada oznaczenie CE. Zgodność deklarowana m.in. z wymaganiami dyrektywy niskonapięciowej, dyrektywy EMC oraz RoHS zgodnie z dokumentacją producenta.
• Urządzenie elektryczne zasilane napięciem 3 x 380…480 V AC. Montaż, podłączenie, uruchomienie, konserwację i diagnostykę może wykonywać wyłącznie wykwalifikowany personel.
• Przed rozpoczęciem montażu, podłączania, otwierania obudowy, prac serwisowych lub usuwania usterek należy odłączyć zasilanie i odczekać co najmniej 5 minut na rozładowanie kondensatorów. Zaciski sieciowe i silnikowe mogą pozostawać pod niebezpiecznym napięciem nawet po odłączeniu zasilania.
• Przed pracami przy urządzeniu należy sprawdzić brak napięcia pomiędzy przewodami fazowymi oraz pomiędzy przewodami fazowymi i przewodem ochronnym, a także zabezpieczyć źródła energii przed ponownym załączeniem.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe podłączenie przewodu ochronnego może skutkować pojawieniem się niebezpiecznego napięcia na dostępnych elementach obudowy.
• Jeżeli w instalacji stosowane są wyłączniki lub monitory różnicowoprądowe RCD/RCM, po stronie zasilania przemiennika należy stosować urządzenia typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Do wszystkich połączeń i zacisków elektroniki należy stosować wyłącznie źródła zasilania SELV lub PELV.
• Model G120P-75/32A w wykonaniu IP20 wolno eksploatować wyłącznie w zamkniętej obudowie lub w nadrzędnej szafie sterowniczej z zamkniętymi osłonami ochronnymi oraz przy użyciu wszystkich przewidzianych zabezpieczeń.
• Urządzenie należy montować wyłącznie pionowo, z zachowaniem wymaganych odstępów wentylacyjnych i warunków środowiskowych określonych przez producenta. Niewystarczająca wentylacja może spowodować przegrzanie, pożar, skrócenie trwałości lub awarię urządzenia.
• Nie instalować i nie użytkować urządzenia w środowiskach zagrożonych wybuchem, w miejscach narażonych na kondensację, oblodzenie, zraszanie, silne drgania, wstrząsy, pola elektromagnetyczne lub gazy korozyjne.
• Urządzenie nie może być używane jako wyłącznik awaryjny „emergency stop”.
• Przemiennik steruje prędkością i kierunkiem obrotów silnika. Po załączeniu zasilania silnik może uruchomić się niespodziewanie, również automatycznie po zaniku i powrocie zasilania albo po skasowaniu błędu, jeśli aktywne są odpowiednie ustawienia automatycznego restartu lub lotnego startu.
• Podczas uruchamiania i identyfikacji danych silnika mogą wystąpić niekontrolowane ruchy maszyny. Przed włączeniem należy upewnić się, że w strefie niebezpiecznej nie przebywają ludzie, nie ma luźnych elementów, a zawieszone ładunki zostały bezpiecznie opuszczone.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia, chyba że dokumentacja producenta wyraźnie dopuszcza taką czynność pod napięciem.
• Należy podłączyć ekrany kabli i nieużywane żyły kabli mocy do uziemionego potencjału obudowy co najmniej z jednej strony. Niepodłączone ekrany mogą powodować niebezpieczne napięcia dotykowe wskutek sprzężeń pojemnościowych.
• Instalację należy wykonywać zgodnie z zasadami kompatybilności elektromagnetycznej EMC, stosując odpowiednie ekranowanie, prowadzenie przewodów i połączenia o dużej powierzchni styku zgodnie z dokumentacją producenta.
• Do podłączeń mocy należy stosować przewody oraz zabezpieczenia zgodne z wymaganiami producenta. Nieprawidłowy dobór przewodów, zabezpieczeń lub momentów dokręcania może prowadzić do przegrzania, zwarcia, uszkodzenia urządzenia lub pożaru.
• Urządzenie należy chronić przed uszkodzeniami mechanicznymi podczas transportu, magazynowania i eksploatacji. Nie używać urządzenia uszkodzonego.
• Urządzenie zawiera elementy wrażliwe na wyładowania elektrostatyczne ESD. Transport, przechowywanie i montaż elektroniki należy wykonywać wyłącznie z zastosowaniem odpowiednich środków ochrony ESD.
• Podczas pracy przemiennik wytwarza pole elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalny odstęp 2 m od urządzenia.
• Nieprawidłowa parametryzacja może powodować niebezpieczne działanie maszyny. Ustawienia parametrów należy zabezpieczyć przed nieuprawnioną zmianą, a po konfiguracji przeprowadzić test funkcjonalny całego układu.
• W trybie pożarowym / awaryjnym (ESM), jeżeli jest używany w aplikacji, funkcje ochrony urządzenia i wyposażenia mogą być wyłączone. Tryb ten należy aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Urządzenie wymaga okresowej kontroli stanu chłodzenia. Wentylatory należy sprawdzać regularnie, a po około 40 000 godzin pracy wymienić zgodnie z dokumentacją producenta.
