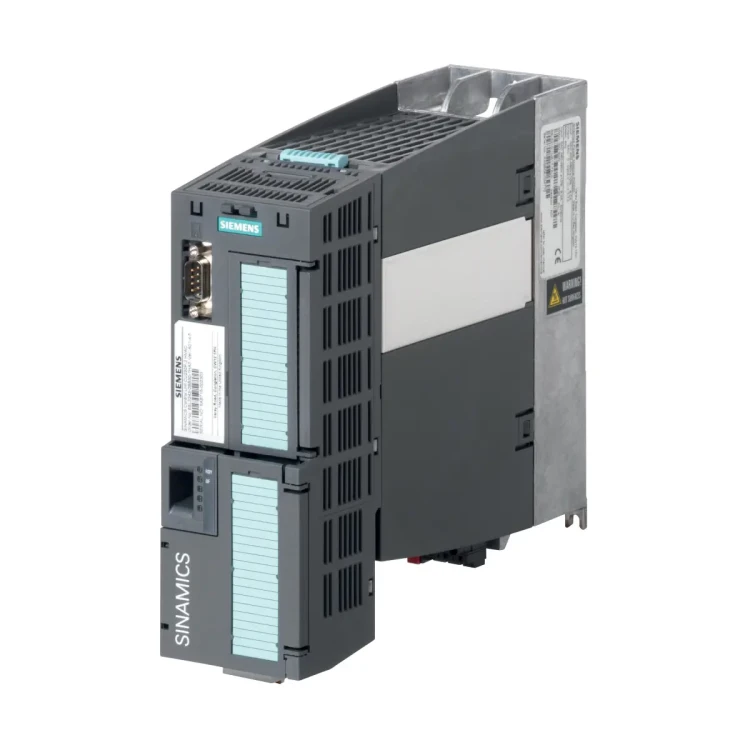

G120P-3/32A Przemiennik częstotliwości z filtrem EMC klasy A, 3 × 380..480 V, 3,00 kW, IP20

G120P-3/32A to przemiennik częstotliwości SINAMICS G120P firmy Siemens, przeznaczony do energooszczędnej regulacji prędkości pomp i wentylatorów w instalacjach budynkowych (HVAC). Jest to wersja o mocy 3 kW, zasilana z sieci 3× 380…480 V AC, w wykonaniu IP20 z zintegrowanym filtrem EMC – klasa A (C2). Urządzenie ma budowę modułową i stanowi zestaw Control Unit CU230P-2 BT oraz Power Module PM230, zoptymalizowany do aplikacji pompowych i wentylatorowych.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-3/32A
• Nr zam. (MLFB): 6SL3200-6AE17-7AH0
• Zastosowanie: sterowanie prędkością pomp i wentylatorów w systemach HVAC
• Napięcie zasilania: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Moc: 3 kW
• Prąd wyjściowy: 7,7 A
• Skuteczność η: 0,96
• Stopień ochrony: IP20 (do montażu w szafie sterowniczej)
• Filtr EMC: zintegrowany, klasa A (C2)
• Regulacja: wbudowane 4 regulatory PID
• Komunikacja (standard, CU230P-2 BT): RS485/USS, Modbus/RTU, BACnet MS/TP, P1
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy

Zastosowanie

• regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych dostosowujących wydajność do sygnałów zapotrzebowania,
• regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC,
• regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub wystąpieniu błędu
• Lotny start – załączenie napędu w trakcie pracy silnika
• Tryb ECO – oszczędzanie energii dzięki automatycznemu dopasowaniu prądu silnika do obciążenia
• Kaskadowanie silników – jeden przemiennik może sterować 4 silnikami zależnie od wymaganego przepływu
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii
• 4 regulatory PID – sterowanie na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu czy jakości powietrza
• Tryb pożarowy – Essential Service Mode (ESM)
• Regulacja wielostrefowa – regulacja strefowa (do 3 czujników) lub dwóch niezależnych stref
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika
• Programy czasowe (x3) oraz zegar czasu rzeczywistego
• Swobodnie programowalne bloki logiczne
• Monitorowanie temperatury silnika (PTC, KTY) oraz funkcje zabezpieczeń (m.in. przeciwzwarciowe, monitorowanie momentu, ochrona przed przepięciami)
• Hamowanie za pomocą obwodu pośredniego DC

Wejścia/wyjścia i komunikacja (CU230P-2)

• Interfejsy komunikacyjne (standard w CU230P-2 BT): RS485/USS, Modbus/RTU, BACnet MS/TP, P1
• Wejścia/wyjścia cyfrowe: 6 DI, 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika silnika: 1 × KTY/PTC/ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)

Dane techniczne

• Model: G120P-3/32A (6SL3200-6AE17-7AH0)
• Zasilanie: 3 AC 380…480 V ±10%, 47…63 Hz
• Moc: 3 kW
• Prąd wyjściowy: 7,7 A
• Skuteczność η: 0,96
• Stopień ochrony: IP20
• Wilgotność względna: < 95% RH, bez kondensacji
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna skokiem 2 kHz)
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)

Montaż i wyposażenie zestawu

• Wykonanie IP20: przeznaczone do montażu w szafie sterowniczej.
• Skład zestawu G120P: Control Unit CU230P-2 BT + Power Module PM230.
• Panel operatorski / pokrywa maskująca: nie są dołączone do zestawu – należy je zamawiać oddzielnie (BOP-2, IOP-2 lub pokrywa maskująca).

Podsumowanie

Siemens SINAMICS G120P-3/32A (IP20, filtr EMC klasa A/C2) to przemiennik częstotliwości o mocy 3 kW i prądzie wyjściowym 7,7 A, zaprojektowany pod aplikacje pompowe i wentylatorowe w HVAC. Dzięki wbudowanym funkcjom energetycznym, 4 regulatorom PID oraz komunikacji (RS485/USS, Modbus/RTU, BACnet MS/TP, P1) ułatwia budowę nowoczesnych, efektywnych energetycznie układów sterowania w budynkach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do przemienników częstotliwości SINAMICS G120P i posiada oznaczenie CE (zgodność z wymaganiami dyrektyw UE, w tym dyrektywy niskonapięciowej oraz EMC zgodnie z dokumentacją producenta).
• Model G120P-3/32A jest urządzeniem elektrycznym niskonapięciowym przeznaczonym do sterowania silnikami indukcyjnymi w instalacjach budynkowych. Stosować wyłącznie zgodnie z przeznaczeniem oraz parametrami podanymi przez producenta.
• Montaż, podłączenie, uruchomienie, diagnostykę, serwis i konserwację może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami elektrycznymi i znajomością dokumentacji producenta.
• Urządzenie pracuje z napięciem zasilania 3 x 380…480 V AC. Dotknięcie części pod napięciem grozi porażeniem prądem, ciężkimi obrażeniami lub śmiercią.
• Przed otwarciem urządzenia, montażem, podłączeniem lub pracami serwisowymi należy odłączyć zasilanie, zabezpieczyć je przed ponownym załączeniem i odczekać co najmniej 5 minut na rozładowanie kondensatorów.
• Przed rozpoczęciem prac należy sprawdzić brak napięcia między przewodami fazowymi oraz między przewodami fazowymi a przewodem ochronnym, a także upewnić się, że obwody pomocnicze są beznapięciowe.
• Urządzenie musi być prawidłowo uziemione. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować pojawienie się niebezpiecznego napięcia na dostępnych częściach obudowy.
• Przemiennik może powodować prąd stały w przewodzie PE. Jeśli w instalacji stosowane są wyłączniki lub monitory różnicowoprądowe po stronie zasilania, muszą to być urządzenia typu B o odpowiedniej odporności, zgodnie z dokumentacją producenta.
• Do wszystkich połączeń i zacisków modułów elektronicznych należy stosować wyłącznie źródła napięcia SELV lub PELV.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia, chyba że dokumentacja producenta wyraźnie dopuszcza taką możliwość. Otwieranie połączeń pod napięciem może spowodować łuk elektryczny.
• Nie używać urządzenia uszkodzonego. Uszkodzenia powstałe podczas transportu, magazynowania lub eksploatacji mogą powodować zagrożenie porażeniem prądem i nieprawidłową pracę.
• Model G120P-3/32A jest wersją IP20 i może pracować wyłącznie w zamkniętej obudowie lub szafie sterowniczej z zamkniętymi osłonami ochronnymi. Nie jest przeznaczony do montażu na zewnątrz bez dodatkowej obudowy ochronnej.
• Urządzenie należy montować wyłącznie pionowo oraz z zachowaniem minimalnych odstępów wentylacyjnych przewidzianych przez producenta. Niewystarczająca wentylacja może doprowadzić do przegrzania, pożaru lub skrócenia żywotności urządzenia.
• Urządzenie należy instalować wyłącznie w miejscach wolnych od wstrząsów, nadmiernych drgań, korozyjnych gazów oraz niedopuszczalnych pól elektromagnetycznych, z zachowaniem dopuszczalnych warunków temperatury, wilgotności i wysokości montażu.
• Dla tego modelu obowiązuje zakaz pracy w atmosferach potencjalnie wybuchowych. Urządzenie nie jest dopuszczone do stref zagrożonych wybuchem.
• Przewody zasilające, silnikowe, sygnałowe i komunikacyjne należy prowadzić zgodnie z wymaganiami EMC producenta. Nieprawidłowe ekranowanie, uziemienie lub prowadzenie kabli może powodować zakłócenia i nieprawidłową pracę urządzenia lub instalacji.
• Nieużywane żyły przewodów mocy oraz ekrany kabli należy podłączyć do uziemionego potencjału obudowy co najmniej z jednej strony, zgodnie z dokumentacją producenta.
• W czasie pracy napęd i silnik mogą uruchomić się samoczynnie. Wybrane ustawienia parametrów umożliwiają automatyczny restart po zaniku zasilania lub po usunięciu błędu, dlatego przed pracami przy maszynie należy uniemożliwić nieoczekiwany ruch napędu.
• Urządzenie nie może być używane jako funkcja zatrzymania awaryjnego. Funkcje bezpieczeństwa systemu i maszyny muszą być realizowane przez odrębne, właściwie zaprojektowane układy bezpieczeństwa.
• Błędna parametryzacja może spowodować niebezpieczne zachowanie maszyny. Parametry należy zabezpieczyć przed nieuprawnioną zmianą i po uruchomieniu sprawdzić poprawność wszystkich funkcji związanych z bezpieczeństwem.
• Podczas uruchamiania silnika mogą wystąpić niekontrolowane ruchy elementów napędzanych. Przed próbami rozruchu należy upewnić się, że w strefie zagrożenia nie przebywają osoby, a wszystkie luźne elementy zostały zabezpieczone.
• Urządzenie generuje pole elektromagnetyczne podczas pracy. Osoby z rozrusznikiem serca lub implantami powinny zachować co najmniej 2 m odległości od urządzenia.
• Urządzenie zawiera elementy wrażliwe na wyładowania elektrostatyczne (ESD). Transport, przechowywanie i montaż elektroniki należy wykonywać z zachowaniem zasad ochrony ESD.
• W trybie pożarowym / awaryjnym (ESM), jeśli jest używany, funkcje ochronne urządzenia i instalacji mogą być ograniczone lub wyłączone. Tryb ten wolno aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna dla realizacji funkcji bezpieczeństwa budynku.
• Urządzenie wymaga okresowej kontroli stanu wentylatorów. Producent zaleca sprawdzenie i ewentualną wymianę wentylatorów po około 40 000 godzin pracy.
• Nie wyrzucać z odpadami komunalnymi. Zużyte urządzenie należy przekazać do odpowiedniej zbiórki zużytego sprzętu elektrycznego i elektronicznego zgodnie z lokalnymi przepisami.
