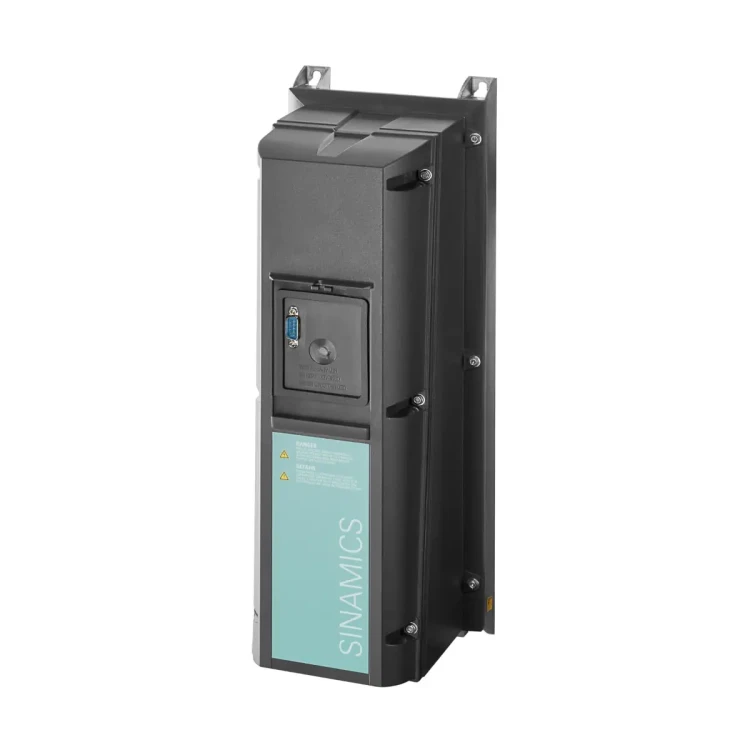

G120P-0.75/35A Przemiennik częstotliwości z filtrem EMC klasy A, 3 × 380..480 V, 0,75 kW, IP55

G120P-0.75/35A to przemiennik częstotliwości SINAMICS G120P firmy Siemens, dedykowany do energooszczędnego sterowania pompami i wentylatorami w instalacjach budynkowych. Model ten (MLFB: 6SL3200-6AM12-2AH0) pracuje z zasilaniem 3× 380…480 V AC, oferuje moc 0,75 kW oraz prąd wyjściowy 2,2 A. Wariant ten posiada obudowę IP55 / UL Type 12 oraz zintegrowany filtr EMC klasy A (C2).

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-0.75/35A
• Nr zam. (MLFB): 6SL3200-6AM12-2AH0
• Przeznaczenie: przemiennik częstotliwości do pomp i wentylatorów w systemach budynkowych
• Moc: 0,75 kW
• Prąd wyjściowy: 2,2 A
• Zasilanie: 3× 380…480 V AC (±10%), 47…63 Hz
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa A (C2)
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy
• Wbudowane regulatory: 4 regulatory PID

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (dopasowanie wydajności do sygnałów zapotrzebowania).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Budowa zestawu

SINAMICS G120P jest zestawem składającym się z jednostki sterującej Control Unit CU230P-2 BT oraz modułu mocy Power Module PM230, dostosowanych do pracy z pompami i wentylatorami.

• Jednostka sterująca (standard): CU230P-2 BT z portem RS485 obsługującym USS, Modbus RTU, BACnet MS/TP i P1.
• Panel operatorski / pokrywa maskująca: nie są dołączane do zestawu i należy je zamawiać oddzielnie (BOP-2, IOP-2 lub pokrywa maskująca).

Funkcje dla pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub wystąpieniu błędu.
• Lotny start – możliwość włączenia napędu w trakcie pracy silnika.
• Tryb ECO – oszczędzanie energii dzięki automatycznemu dostosowywaniu prądu silnika do obciążenia (dla stałej lub wolnozmiennej wartości zadanej).
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• 4 regulatory PID – sterowanie prędkością na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu, jakości powietrza.
• Tryb pożarowy – Essential Service Mode (ESM) – praca napędu nawet w przypadku stanów alarmowych.
• Regulacja wielostrefowa – regulacja strefowa z zastosowaniem do 3 czujników lub regulacja dwóch niezależnych stref.
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Tygodniowe programy czasowe: 3 programy (swobodnie programowalne)
• Zegar czasu rzeczywistego – sterowanie procesami w oparciu o czas (np. obniżenie nocne).
• Swobodnie programowalne bloki logiczne – tworzenie prostych programów sterowania.
• Funkcje ochronne: monitorowanie temperatury silnika (PTC, KTY), zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller), hamowanie za pomocą obwodu pośredniego DC.

Komunikacja i integracja

• Interfejs (standard w CU230P-2 BT): RS485 z protokołami USS, Modbus RTU, BACnet MS/TP oraz P1.
• Jednostki sterujące (opcjonalnie): CU230P-2 DP (PROFIBUS DP), CU230P-2 CAN (CANopen), CU230P-2 PN (PROFINET IO).
• Integracja z Desigo: kompatybilność z systemem Desigo od wersji 4.1; integracja przez Modbus lub USS.

Wejścia / wyjścia (jednostka sterująca CU230P-2)

• Wejścia cyfrowe: 6 DI
• Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście temperatury silnika: 1 × KTY/PTC/ThermoClick
• Zasilanie pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)

Dane techniczne (G120P-0.75/35A)

• Moc: 0,75 kW
• Prąd wyjściowy: 2,2 A
• Sprawność η: 0,92
• Rozmiar obudowy: A
• Zasilanie: 3× 380…480 V AC (±10%)
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz, zmiana co 2 kHz
• Stopień ochrony: IP55 / UL Type 12
• Wilgotność względna: < 95% RH, bez kondensacji

Wymiary i montaż (IP55, rozmiar A)

• Wymiary: B = 154 mm, H = 460 mm
• Głębokość T1: 266 mm (z IOP-2) / 256 mm (z pokrywą lub BOP-2)
• Głębokość T2 (bez pokrywy): 249 mm
• Wymagany odstęp montażowy: góra 100 mm, dół 100 mm, po bokach 0 mm
• Instalacja: możliwy montaż poza szafą sterowniczą (np. na ścianie); niedozwolony montaż na zewnątrz.

Podsumowanie

Siemens SINAMICS G120P-0.75/35A (6SL3200-6AM12-2AH0) to kompaktowy przemiennik 0,75 kW z obudową IP55 i zintegrowanym filtrem EMC klasy A (C2), zaprojektowany specjalnie do aplikacji pompowych i wentylatorowych. Wbudowane funkcje energetyczne (m.in. ECO, hibernacja), 4 regulatory PID oraz standardowa komunikacja RS485 (USS/Modbus RTU/BACnet MS/TP/P1) ułatwiają integrację i stabilną regulację w nowoczesnych instalacjach budynkowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do modelu Siemens SINAMICS G120P-0.75/35A – przemiennik częstotliwości do sterowania silnikiem indukcyjnym w instalacjach pompowych i wentylatorowych, zasilanie 3 x 380…480 V AC, moc 0,75 kW, wykonanie IP55, filtr EMC klasy A (C2).
• Posiada oznaczenie CE. Spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE, dyrektywy EMC 2014/30/UE oraz dyrektywy RoHS 2011/65/UE zgodnie z dokumentacją producenta.
• Montaż, podłączenie, uruchomienie, serwis i diagnostyka mogą być wykonywane wyłącznie przez wykwalifikowany personel elektryczny, zgodnie z dokumentacją producenta i lokalnymi przepisami.
• Urządzenie pracuje pod niebezpiecznym napięciem. Dotknięcie części pod napięciem grozi porażeniem elektrycznym, ciężkimi obrażeniami lub śmiercią.
• Przed otwarciem obudowy, podłączeniem przewodów lub pracami serwisowymi należy odłączyć zasilanie, zabezpieczyć przed ponownym załączeniem i odczekać co najmniej 5 minut na rozładowanie kondensatorów.
• Urządzenie musi być prawidłowo uziemione. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować pojawienie się niebezpiecznego napięcia na dostępnych częściach obudowy.
• Jeżeli w instalacji stosowane są wyłączniki lub monitory różnicowoprądowe RCD/RCM, po stronie zasilania przemiennika należy stosować wyłącznie urządzenia typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Do obwodów elektroniki i sterowania należy stosować wyłącznie źródła SELV/PELV. Nieprawidłowe zasilanie obwodów sterujących może spowodować uszkodzenie urządzenia lub zagrożenie bezpieczeństwa.
• Nie wolno otwierać złączy ani połączeń w czasie pracy urządzenia, o ile dokumentacja producenta wyraźnie tego nie dopuszcza.
• Nie używać uszkodzonego urządzenia. W czasie transportu, magazynowania i eksploatacji należy przestrzegać warunków granicznych podanych przez producenta.
• Urządzenie nie jest przeznaczone do pracy w atmosferach wybuchowych. Nie instalować i nie eksploatować w miejscach, w których może wystąpić atmosfera potencjalnie wybuchowa.
• Urządzenia nie wolno stosować jako wyłącznika awaryjnego „emergency stop”.
• Po załączeniu napędu silnik i elementy maszyny mogą uruchomić się niespodziewanie. W zależności od parametryzacji możliwy jest automatyczny restart po zaniku zasilania lub po usunięciu błędu.
• Przed uruchomieniem należy upewnić się, że w strefie niebezpiecznej nie przebywają osoby, a wszystkie elementy mechaniczne są prawidłowo zamocowane.
• Nieprawidłowe ustawienie parametrów może spowodować niebezpieczne działanie maszyny. Parametryzację należy zabezpieczyć przed nieautoryzowaną zmianą.
• W trybie pożarowym / awaryjnym (ESM), jeżeli zostanie aktywowany, funkcje ochrony urządzenia i instalacji są wyłączane. Tryb ten wolno stosować tylko wtedy, gdy ciągła praca napędu jest bezwzględnie wymagana.
• Urządzenie generuje pole elektromagnetyczne podczas pracy. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od urządzenia.
• Model G120P-0.75/35A w wykonaniu IP55 jest przeznaczony do montażu na ścianie lub poza szafą sterowniczą, ale niedozwolony jest montaż na zewnątrz budynków.
• Dla zachowania prawidłowego chłodzenia model w obudowie FSA, IP55, należy montować bezpośrednio na płaskiej powierzchni. Jeśli nie jest to możliwe, należy zastosować odpowiednią płytę prowadzenia powietrza przewidzianą przez producenta.
• W celu spełnienia wymagań EMC urządzenie należy montować na niemalowanej powierzchni metalowej oraz prowadzić okablowanie zgodnie z zasadami EMC podanymi przez producenta.
• Należy zachować wymagane odstępy wentylacyjne dla obudowy A, IP55: minimum 100 mm od góry i od dołu.
• Należy zapewnić właściwe warunki otoczenia: temperatura pracy 0…40°C bez obniżania mocy, powyżej 40…60°C z obniżeniem mocy, wilgotność względna poniżej 95% bez kondensacji, wysokość instalacji do 2000 m n.p.m. bez dodatkowych ograniczeń wskazanych przez producenta.
• Nie dopuszczać do kondensacji, oblodzenia ani zalewania urządzenia. Urządzenie należy instalować w miejscach wolnych od wstrząsów, silnych drgań, gazów korozyjnych i nadmiernych zakłóceń elektromagnetycznych.
• Przewody zasilające, silnikowe, sygnałowe i magistralne należy prowadzić zgodnie z dokumentacją producenta. Ekrany kabli oraz nieużywane żyły kabli mocy należy połączyć z uziemionym potencjałem obudowy co najmniej z jednej strony.
• Przy zastosowaniu ekranowanego kabla silnikowego maksymalna długość kabla dla tego wariantu z filtrem klasy A (C2) wynosi 25 m dla kategorii EMC C2 lub 50 m dla kategorii C3; dla kabla nieekranowanego maksymalnie 100 m, zgodnie z dokumentacją producenta.
• Elementy elektroniczne urządzenia są wrażliwe na wyładowania elektrostatyczne ESD. Podczas transportu, przechowywania i montażu należy stosować środki ochrony antystatycznej.
• Urządzenie wymaga okresowej kontroli stanu wentylatorów. Producent zaleca ich sprawdzenie oraz ewentualną wymianę po około 40 000 godzin pracy.
