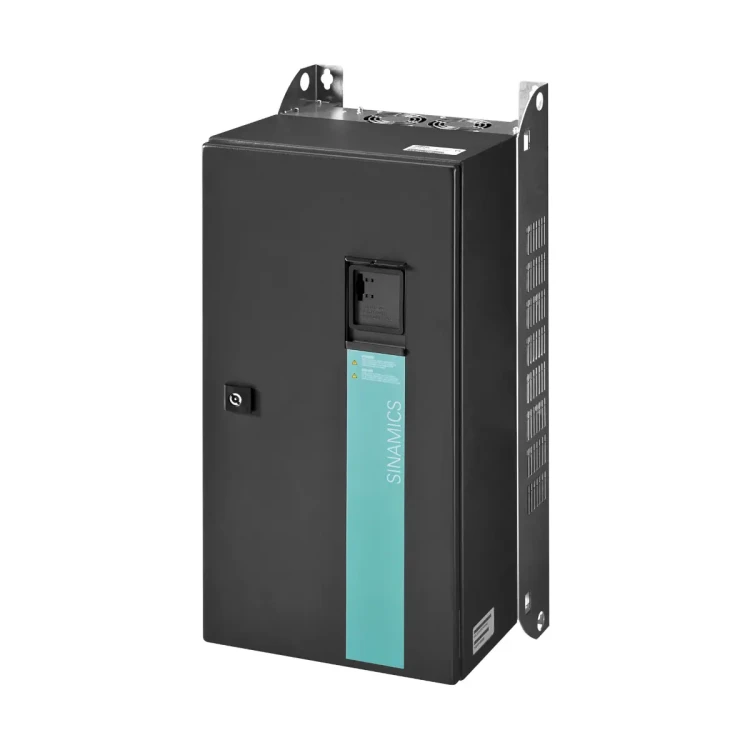

G120P-37/35A Przemiennik częstotliwości z filtrem EMC klasy A, 3 × 380..480 V, 37,0 kW, IP55

Siemens SINAMICS G120P-37/35A (MLFB: 6SL3200-6AM27-5AH0) to przemiennik częstotliwości dedykowany do energooszczędnego sterowania pompami i wentylatorami w systemach budynkowych (HVAC). Wersja ta posiada stopień ochrony IP55 (także UL Type 12) oraz zintegrowany filtr EMC klasy A (C2). Przemiennik zasilany jest z sieci 3 AC 380…480 V i oferuje moc 37 kW oraz prąd wyjściowy 75 A (skuteczność η = 0,97), zapewniając szeroki zestaw funkcji dla aplikacji pompowych i wentylatorowych, w tym 4 regulatory PID.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-37/35A
• Nr zam. (MLFB): 6SL3200-6AM27-5AH0
• Zastosowanie: pompy i wentylatory w systemach budynkowych (HVAC)
• Moc: 37 kW
• Prąd wyjściowy: 75 A
• Skuteczność: η = 0,97
• Zasilanie: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa A (C2)
• Regulacja: 4 wbudowane regulatory PID
• Komunikacja (standard): RS485 z protokołami USS, Modbus RTU, BACnet MS/TP oraz P1
• Budowa: modułowa (oddzielna jednostka sterująca i moduł mocy)

Zastosowanie

G120P-37/35A przeznaczony jest do aplikacji, w których wymagana jest regulacja prędkości napędów pompowych i wentylatorowych, m.in.:

• regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (wydajność zgodnie z sygnałami zapotrzebowania),
• regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC,
• regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub wystąpieniu błędu.
• Lotny start – możliwość włączenia napędu w trakcie pracy silnika.
• Tryb ECO – oszczędzanie energii przez automatyczne dostosowywanie prądu silnika do obciążenia (dla aplikacji ze stałą lub wolnozmienną wartością zadaną).
• Kaskadowanie silników – jeden przemiennik może sterować 4 silnikami zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• 4 regulatory PID – sterowanie na podstawie np. ciśnienia, temperatury, przepływu, poziomu, jakości powietrza lub innej zmiennej procesowej.
• Tryb pożarowy (Essential Service Mode, ESM) – specjalny tryb pracy umożliwiający pracę napędu także w stanach alarmowych.
• Regulacja wielostrefowa – regulacja strefowa (do 3 czujników) lub regulacja dwóch niezależnych stref (po 1 czujniku na strefę).
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Programy czasowe tygodniowe – 3 swobodnie programowalne harmonogramy.
• Zegar czasu rzeczywistego – sterowanie procesami wg czasu.
• Swobodnie programowalne bloki logiczne – tworzenie prostych programów.
• Monitorowanie temperatury silnika – z wykorzystaniem czujnika temperatury lub wyłącznika termicznego (PTC, KTY).
• Zabezpieczenie przeciwzwarciowe oraz monitorowanie momentu obrotowego.
• Ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania z wykorzystaniem obwodu pośredniego DC.

Komunikacja oraz wejścia/wyjścia

Standardowo przemiennik wyposażony jest w jednostkę sterującą CU230P-2 BT, która obsługuje:

• RS485 z protokołami: USS, Modbus RTU, BACnet MS/TP, P1.
• Opcjonalnie (poprzez zastosowanie odpowiedniej jednostki sterującej): PROFIBUS DP, CANopen, PROFINET IO.

Parametry I/O jednostki sterującej (CU230P-2):

• Wejścia cyfrowe: 6 DI
• Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 × KTY/PTC/ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)
• Wejścia dla czujników temperatury: 2 wejścia dla LG-Ni1000 / Pt1000

Budowa i integracja

• Konfiguracja zestawu: jednostka sterująca CU230P-2 BT + moduł mocy PM230 dopasowany do pracy z pompami i wentylatorami.
• Panel operatorski: nie jest dołączany do zestawu (do zamówienia oddzielnie: IOP-2, BOP-2 lub pokrywa maskująca).
• Diagnostyka: jednostka sterująca posiada diody RDY (Ready) oraz BE (bus error) wskazujące stan pracy przemiennika.
• Serwis: moduł mocy może być wymieniony bez potrzeby ponownej konfiguracji urządzenia.
• Konserwacja: wbudowane wentylatory należy sprawdzić i wymienić po ok. 40 000 godzin pracy.
• Integracja z Desigo: kompatybilność z systemem Desigo od wersji 4.1, integracja przez Modbus lub USS.

Dane techniczne (kluczowe)

• Zasilanie: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana co 2 kHz)
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Wilgotność względna: < 95% RH, bez kondensacji
• Stopień ochrony: IP55 / UL Type 12
• Temperatura pracy: do 60°C przy obniżonej mocy
• Warunki montażu wysokościowego: do 2000 m n.p.m.

Wymiary i odstępy montażowe (IP55, rozmiar obudowy E)

• Szerokość (B): 320 mm
• Wysokość (H): 751 mm
• Głębokość (T1) z IOP-2: 346 mm
• Głębokość (T1) z pokrywą/BOP-2: 336 mm
• Głębokość (T2) bez pokrywy: 329 mm
• Wymagany odstęp: góra 300 mm, dół 300 mm, po bokach 50 mm

Instalacja

• Montaż: możliwy poza szafą sterowniczą (np. na ścianie).
• Stopień ochrony zależnie od osprzętu panelu:
  • IP55 z pokrywą maskującą lub z panelem BOP-2,
  • IP54 z panelem IOP-2.
• Montaż na zewnątrz: niedozwolony.

Podsumowanie

Siemens SINAMICS G120P-37/35A to przemiennik częstotliwości 37 kW, zaprojektowany do sterowania pompami i wentylatorami w instalacjach HVAC. Obudowa IP55 / UL Type 12, zintegrowany filtr EMC klasy A (C2), rozbudowane funkcje aplikacyjne (w tym 4 PID, ECO, hibernacja, kaskadowanie 4 silników, ESM) oraz komunikacja RS485 (USS/Modbus RTU/BACnet MS/TP/P1) czynią z niego kompletne, praktyczne rozwiązanie do nowoczesnych systemów budynkowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Model G120P-37/35A to przemiennik częstotliwości SINAMICS G120P o mocy 37 kW, w wykonaniu IP55, do zasilania 3 x 380...480 V AC.
• Posiada oznaczenie CE. Zgodność deklarowana m.in. z dyrektywą niskonapięciową 2014/35/UE, dyrektywą EMC 2014/30/UE oraz RoHS 2011/65/UE.
• Urządzenie przeznaczone wyłącznie do sterowania silnikiem indukcyjnym w instalacjach elektrycznych lub maszynach, zgodnie z dokumentacją producenta. Użycie niezgodne z przeznaczeniem może spowodować obrażenia, śmierć lub szkody materialne.
• Montaż, podłączenie, uruchomienie, diagnostyka, serwis i konserwacja wyłącznie przez wykwalifikowany personel elektryczny.
• Nie modyfikować urządzenia i stosować wyłącznie części zamienne oraz akcesoria zalecane przez producenta.
• Nie używać urządzenia jako wyłącznika awaryjnego / urządzenia STOP awaryjnego.
• Nie instalować ani nie eksploatować urządzenia w strefach zagrożonych wybuchem lub tam, gdzie może wystąpić atmosfera wybuchowa.
• Przed otwarciem urządzenia, montażem, podłączeniem lub pracami serwisowymi należy odłączyć zasilanie, zabezpieczyć przed ponownym załączeniem i odczekać co najmniej 5 minut na rozładowanie kondensatorów. Zaciski sieciowe i silnikowe mogą pozostawać pod niebezpiecznym napięciem także po odłączeniu zasilania.
• Przed rozpoczęciem prac należy potwierdzić brak napięcia między fazami oraz między fazami i przewodem ochronnym, a także sprawdzić obwody pomocnicze.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe podłączenie przewodu ochronnego może spowodować porażenie prądem.
• Przemiennik może powodować prąd stały w przewodzie PE. Jeżeli po stronie zasilania stosowane są RCD lub RCM, muszą to być urządzenia typu B o wysokiej odporności.
• Do wszystkich połączeń i zacisków modułów elektronicznych należy stosować wyłącznie źródła SELV lub PELV.
• Nie otwierać połączeń wtykowych pod napięciem, chyba że dokumentacja wyraźnie dopuszcza taką operację.
• Po załączeniu przemiennika silnik może uruchomić się niespodziewanie. Niektóre nastawy umożliwiają automatyczny restart po zaniku zasilania lub po usunięciu błędu. Przed pracami konserwacyjnymi i serwisowymi należy uniemożliwić ruch silnika i maszyny.
• Urządzenie steruje prędkością i kierunkiem obrotów silnika. Kontakt z ruchomymi częściami może spowodować ciężkie obrażenia.
• W pobliżu urządzenia nie używać telefonów komórkowych ani urządzeń radiowych o mocy nadawczej powyżej 1 W w odległości mniejszej niż ok. 2 m. Mogą powodować zakłócenia działania i niebezpieczne ruchy maszyny.
• Urządzenie podczas pracy wytwarza pole elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m.
• Należy zapewnić wymagane odstępy wentylacyjne i właściwy przepływ powietrza. Niewystarczająca wentylacja może prowadzić do przegrzania, pożaru, skrócenia żywotności urządzenia lub przestojów.
• Model G120P-37/35A w wykonaniu IP55 może być montowany poza szafą sterowniczą, jednak nie jest dopuszczony do montażu na zewnątrz budynku. Urządzenie należy instalować wyłącznie w warunkach środowiskowych określonych przez producenta.
• Urządzenie należy instalować w miejscach wolnych od wstrząsów, nadmiernych drgań, korozyjnych gazów i niedopuszczalnych zakłóceń elektromagnetycznych.
• Dopuszczalne warunki pracy: wilgotność względna poniżej 95%, bez kondensacji; brak dopuszczenia do skraplania, oblodzenia i zraszania; wysokość instalacji do 2000 m n.p.m. bez dodatkowych ograniczeń wskazanych przez producenta.
• Przewody zasilające, silnikowe, sterujące i sygnałowe należy prowadzić zgodnie z zasadami EMC. Ekrany przewodów oraz nieużywane żyły kabli mocy należy podłączyć do uziemionego potencjału obudowy co najmniej z jednej strony.
• W przypadku kabli ekranowanych ekran należy podłączać możliwie dużą powierzchnią i z dobrą przewodnością do uziemionej obudowy lub elementów EMC.
• Nie używać uszkodzonego urządzenia. Podczas transportu, magazynowania i eksploatacji należy przestrzegać wartości granicznych podanych w dokumentacji.
• Urządzenie zawiera elementy wrażliwe na wyładowania elektrostatyczne (ESD). Podczas transportu, przechowywania i montażu należy stosować odpowiednie środki ochrony ESD.
• Błędy parametryzacji mogą powodować nieprawidłową pracę maszyny i zagrożenie dla ludzi. Nastawy parametrów należy zabezpieczyć przed nieuprawnioną zmianą, a funkcje bezpieczeństwa całego układu sprawdzić przed oddaniem do eksploatacji.
• W trybie pożarowym / awaryjnym (Essential Service Mode, ESM) funkcje ochrony urządzenia i urządzeń współpracujących są wyłączane. Tryb ten należy aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Wbudowane wentylatory należy okresowo kontrolować; ich średnia trwałość wynosi ok. 40 000 godzin pracy. Uszkodzone wentylatory należy wymienić odpowiednio wcześnie, aby zachować gotowość urządzenia do pracy.
