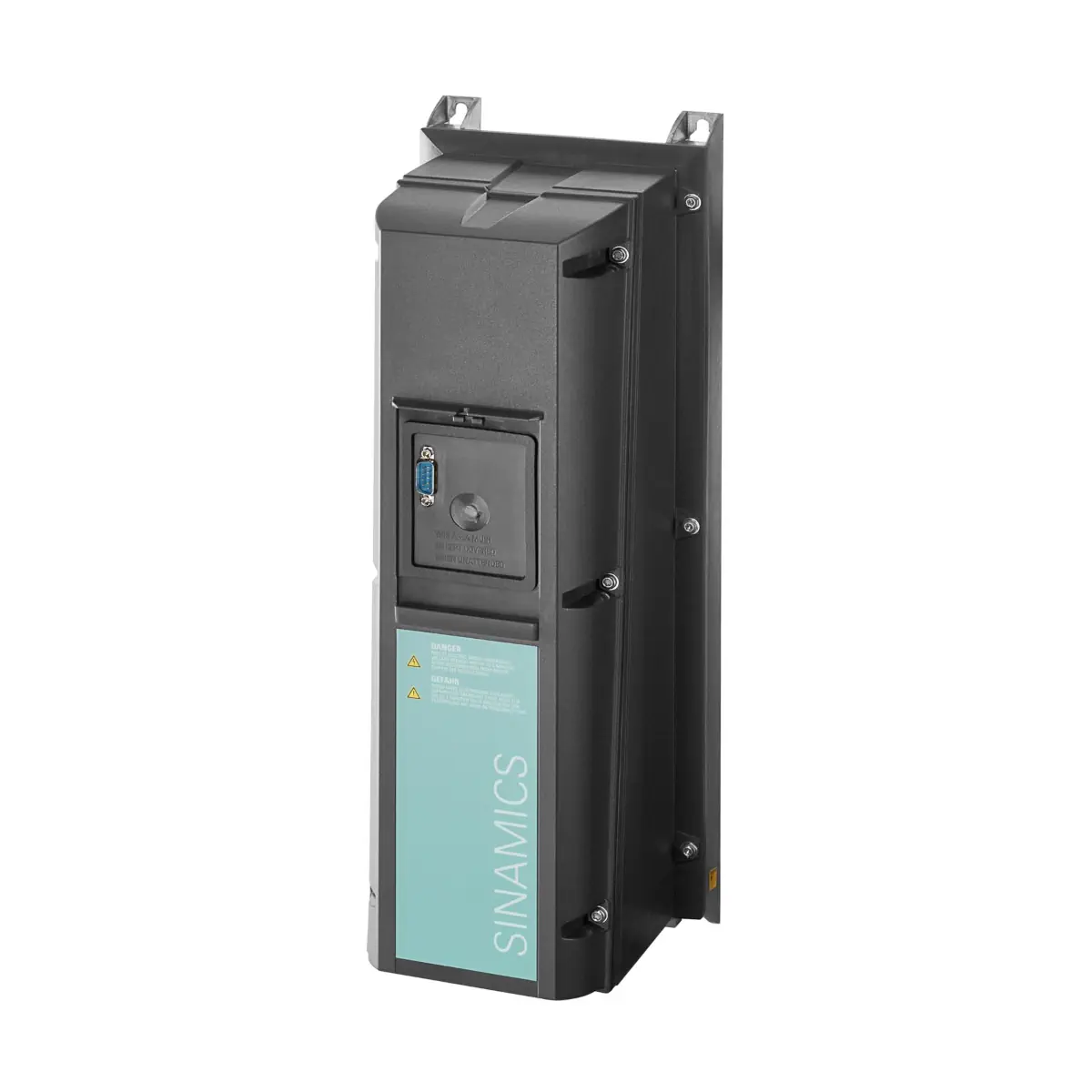

G120P-1.1/35A Przemiennik częstotliwości z filtrem EMC klasy A, 3 × 380..480 V, 1,10 kW, IP55

G120P-1.1/35A to przemiennik częstotliwości Siemens SINAMICS G120P przeznaczony do energooszczędnego sterowania pompami i wentylatorami w systemach budynkowych. Wersja IP55 z filtrem EMC klasy A (C2) umożliwia montaż poza szafą sterowniczą (np. na ścianie), a zasilanie 3× AC 380…480 V oraz bogaty zestaw funkcji aplikacyjnych (m.in. 4 regulatory PID, tryb ECO, hibernacja czy kaskadowanie silników) ułatwiają realizację typowych układów HVAC.

Najważniejsze cechy

• Producent: Siemens
• Typ / seria: SINAMICS G120P (przemiennik częstotliwości do pomp i wentylatorów)
• Model (typ urządzenia): G120P-1.1/35A
• Nr zam. (MLFB): 6SL3200-6AM13-1AH0
• Moc: 1,1 kW
• Prąd wyjściowy: 3,1 A
• Skuteczność (η): 0,94
• Stopień ochrony: IP55
• Filtr EMC: zintegrowany, klasa A (C2)
• Zasilanie: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz, zmiana ręczna co 2 kHz
• Regulatory: 4 wbudowane regulatory PID
• Komunikacja (standard): RS485 z obsługą USS, Modbus/RTU, BACnet MS/TP oraz P1
• Budowa: modułowa – oddzielna jednostka sterująca i moduł mocy

Przeznaczenie

G120P-1.1/35A jest dedykowany do aplikacji budynkowych, w szczególności:

• regulacji prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych,
• regulacji prędkości pomp cyrkulacyjnych w instalacjach HVAC,
• regulacji ciśnienia w instalacjach z pompami poziomu.

Funkcje aplikacyjne dla pomp i wentylatorów

• Automatyczny restart – samoczynne uruchomienie po zaniku zasilania lub po błędzie.
• Lotny start – włączenie napędu w trakcie pracy silnika.
• Tryb ECO – oszczędzanie energii dzięki automatycznemu dostosowaniu prądu silnika do obciążenia.
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalnego zużycia energii.
• 4 regulatory PID – sterowanie prędkością na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu czy jakości powietrza.
• Tryb pożarowy – Essential Service Mode (ESM) – praca napędu nawet w przypadku stanów alarmowych.
• Regulacja wielostrefowa:
  • regulacja strefowa ciśnienia lub temperatury z użyciem do 3 czujników, lub
  • regulacja dwóch niezależnych stref (po 1 czujniku na strefę).
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Programy czasowe (x3) – swobodnie programowalne tygodniowe programy.
• Zegar czasu rzeczywistego – sterowanie procesami zależnie od czasu.
• Swobodnie programowalne bloki logiczne – tworzenie prostych programów.
• Monitorowanie temperatury silnika z wykorzystaniem czujnika temperatury lub wyłącznika termicznego (PTC, KTY).
• Zabezpieczenia i funkcje ochronne: zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania za pomocą obwodu pośredniego DC.

Wejścia/wyjścia i komunikacja (jednostka sterująca)

• Wejścia cyfrowe: 6 DI
• Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA,
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000,
  • 1 × Pt1000 / LG-Ni1000.
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 × KTY/PTC/ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)
• Komunikacja (standard): RS485/USS, Modbus/RTU, BACnet MS/TP, P1
• Komunikacja (opcjonalnie): PROFIBUS DP, CANopen, PROFINET IO (w zależności od wersji jednostki sterującej)
• Wejścia dla czujników temperatury: 2 wejścia dla LG-Ni1000/Pt1000

Konstrukcja zestawu i elementy zamawiane osobno

• SINAMICS G120P jest zestawem złożonym z Control Unit CU230P-2 BT oraz Power Module PM230 dostosowanego do pomp i wentylatorów.
• Panel operatorski lub pokrywa maskująca nie są dołączane do zestawu i należy je zamówić oddzielnie (BOP-2, IOP-2 lub pokrywa maskująca).

Efektywność energetyczna i EMC

• Ograniczenie harmonicznych i THD zgodne z PN/EN 61000-3-12 bez potrzeby stosowania zewnętrznych filtrów (dla Rsce ≥ 250).
• Zgodność EMC wg EN 61800-3: dla urządzeń ze zintegrowanym filtrem klasy A (jak G120P-1.1/35A) przy ekranowanym kablu do 25 m: kategoria C2, spełnia klasę A wg EN 55011.

Dane techniczne (wybrane)

• Znamionowy zakres mocy (niska przeciążalność): 0,75…90 kW (dla serii)
• Przeciążalność (niska przeciążalność), rozmiary FSA–FSC: 150% przez 3 s (raz na 5 min) oraz 110% przez 57 s (raz na 5 min)
• Temperatura pracy: 0…60°C (z obniżeniem mocy; zależnie od warunków)
• Wilgotność względna: < 95% RH, bez kondensacji
• Pasma zabronione: 4, programowalne
• Stałe prędkości: 15, programowalne
• Nominalny prąd zwarciowy: IP55 (FSA–FSC) 40 kA

Montaż i serwis

• Montaż: możliwy montaż poza szafą sterowniczą (np. na ścianie) dla wersji IP55; montaż na zewnątrz jest niedozwolony.
• Serwis: moduł mocy może być wymieniony bez potrzeby ponownej konfiguracji urządzenia (budowa modułowa).
• Konserwacja: wbudowane wentylatory należy sprawdzić i wymienić po ok. 40 000 godzinach pracy.

Wymiary (IP55, rozmiar obudowy A)

• B: 154 mm
• H: 460 mm
• T1 z IOP-2: 266 mm
• T1 z pokrywą / BOP-2: 256 mm
• T2 bez pokrywy: 249 mm
• Wymagany odstęp: góra 100 mm, dół 100 mm, po bokach 0 mm

Podsumowanie

Siemens SINAMICS G120P-1.1/35A (6SL3200-6AM13-1AH0) to kompaktowy przemiennik do aplikacji pompowych i wentylatorowych o mocy 1,1 kW, w obudowie IP55 ze zintegrowanym filtrem EMC klasy A (C2). Standardowa komunikacja RS485 (USS/Modbus RTU/BACnet MS/TP/P1), rozbudowane I/O, 4 regulatory PID i funkcje oszczędzania energii (ECO, hibernacja) czynią go praktycznym wyborem do nowoczesnych instalacji HVAC w budynkach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania odpowiednich dyrektyw UE dla urządzeń elektrycznych, w tym dyrektywy niskonapięciowej, EMC oraz RoHS.
• Przemiennik częstotliwości do sterowania silnikiem indukcyjnym, przeznaczony do instalacji elektrycznych i maszyn. Stosować wyłącznie zgodnie z przeznaczeniem oraz dokumentacją producenta.
• Model G120P-1.1/35A jest urządzeniem trójfazowym, zasilanym napięciem 3 x 380…480 V AC. Montaż, podłączenie, uruchomienie, serwis i diagnostykę może wykonywać wyłącznie wykwalifikowany personel elektryczny.
• Przed otwarciem obudowy, montażem, okablowaniem lub pracami serwisowymi należy odłączyć zasilanie i odczekać co najmniej 5 minut, ponieważ zaciski sieciowe, silnikowe oraz kondensatory mogą pozostawać pod niebezpiecznym napięciem także po wyłączeniu urządzenia.
• Urządzenie musi być prawidłowo uziemione i podłączone do przewodu ochronnego zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie połączenia ochronnego grozi porażeniem prądem.
• Jeżeli po stronie zasilania stosowane są wyłączniki różnicowoprądowe (RCD) lub monitory prądu różnicowego (RCM), muszą to być urządzenia typu B o podwyższonej odporności, zgodnie z wymaganiami producenta.
• Nie otwierać złączy wtykowych ani nie rozłączać połączeń podczas pracy urządzenia. Czynności te wykonywać wyłącznie w stanie beznapięciowym, o ile dokumentacja nie dopuszcza inaczej.
• Podczas pracy napęd może spowodować nieoczekiwany rozruch silnika, także po zaniku i powrocie zasilania lub po skasowaniu błędu, jeśli aktywne są odpowiednie funkcje automatycznego restartu. Przed pracami przy napędzie i maszynie należy zabezpieczyć instalację przed ponownym uruchomieniem.
• Urządzenie steruje elementami wirującymi. Kontakt z poruszającymi się częściami maszyny może spowodować poważne obrażenia. Wszelkie prace wykonywać tylko przy zatrzymanym i zabezpieczonym napędzie.
• Nie używać urządzenia jako wyłącznika awaryjnego (Emergency Stop).
• Nie instalować ani nie użytkować urządzenia w strefach zagrożonych wybuchem ani w środowiskach, w których może wystąpić atmosfera wybuchowa.
• Urządzenie generuje pola elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od pracującego urządzenia.
• Model G120P-1.1/35A posiada stopień ochrony IP55 i jest przeznaczony do montażu naściennego poza szafą sterowniczą, ale niedopuszczalny jest montaż na zewnątrz budynków.
• Urządzenie należy montować pionowo. Dla wersji IP55 w rozmiarze FSA wymagany jest montaż bezpośrednio na płaskiej ścianie; jeśli nie jest to możliwe, należy zastosować odpowiednią dodatkową płytę zapewniającą prawidłowy przepływ powietrza.
• Należy zachować wymagane odstępy wentylacyjne i zapewnić właściwy przepływ powietrza. Niewystarczająca wentylacja może prowadzić do przegrzania, pożaru, skrócenia trwałości urządzenia lub awarii instalacji.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: bez kondensacji, zraszania i oblodzenia oraz poza obszarami narażonymi na silne wibracje, wstrząsy, agresywne substancje chemiczne i korozyjne gazy.
• Nie używać uszkodzonego urządzenia. Podczas transportu, magazynowania i eksploatacji należy przestrzegać parametrów granicznych podanych przez producenta.
• Połączenia mocy i sterowania należy wykonywać zgodnie z wymaganiami EMC, stosując właściwe prowadzenie i ekranowanie przewodów. Niepodłączone ekrany kabli mogą powodować niebezpieczne napięcia dotykowe.
• Do wszystkich połączeń i zacisków elektroniki należy stosować wyłącznie źródła napięcia SELV lub PELV.
• Przy urządzeniach elektronicznych wrażliwych na wyładowania elektrostatyczne należy stosować zasady ochrony ESD. Nieprawidłowa obsługa może spowodować uszkodzenie modułów.
• W trybie pożarowym / awaryjnym (ESM), jeśli zostanie aktywowany, funkcje ochrony urządzenia i instalacji mogą być wyłączone. Tryb ten należy stosować tylko wtedy, gdy ciągła praca napędu jest bezwzględnie wymagana.
• Wbudowane wentylatory podlegają okresowej kontroli i wymianie eksploatacyjnej. Producent zaleca ich sprawdzenie oraz ewentualną wymianę po około 40 000 godzin pracy.
• Nie wyrzucać z odpadami komunalnymi. Zużyty sprzęt elektryczny i elektroniczny należy przekazać do właściwej zbiórki zgodnie z lokalnymi przepisami.
