G120P-4/35A Przemiennik częstotliwości z filtrem EMC klasy A, 3 × 380..480 V, 4,00 kW, IP55

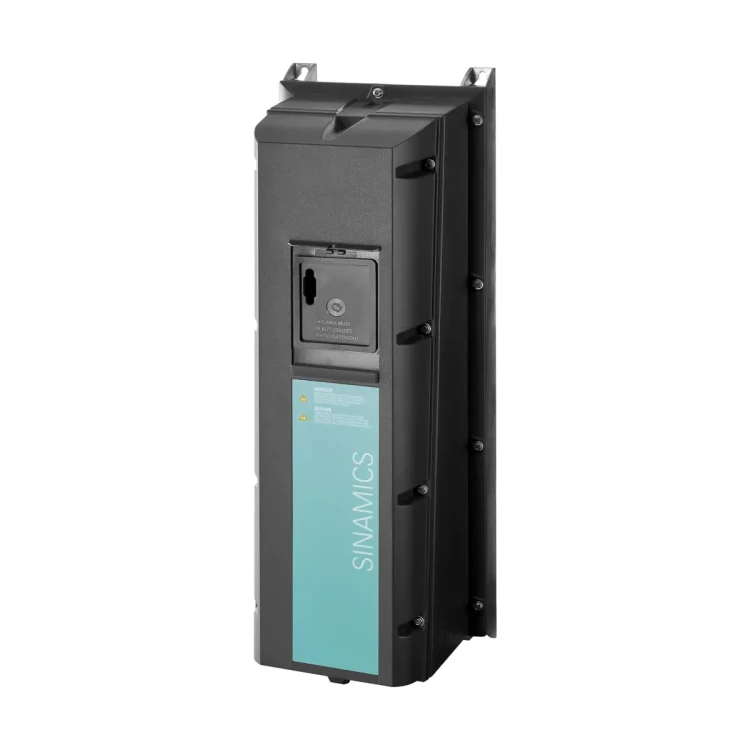

G120P-4/35A to przemiennik częstotliwości SINAMICS G120P przeznaczony do energooszczędnego sterowania pompami i wentylatorami w instalacjach budynkowych (HVAC). Model ten pracuje z zasilaniem 3 AC 380…480 V, ma moc znamionową 4 kW i prąd wyjściowy 10,2 A. Wersja /35A posiada obudowę o wysokim stopniu ochrony IP55 / UL Type 12 oraz zintegrowany filtr EMC klasy A (C2). Urządzenie jest zestawem (bundle) składającym się z jednostki sterującej CU230P-2 BT oraz modułu mocy PM230 – panel operatorski lub pokrywa maskująca nie są częścią zestawu i wymagają zamówienia oddzielnie.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P (dedykowane do pomp i wentylatorów)
• Model: G120P-4/35A
• Nr zam. (MLFB): 6SL3200-6AM21-0AH0
• Moc znamionowa: 4 kW
• Prąd wyjściowy: 10,2 A
• Skuteczność (η): 0,97
• Rozmiar obudowy: B
• Zasilanie: 380…480 V, 3 AC ±10%
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa A (C2)
• Komunikacja (standard): RS485 (USS), Modbus/RTU, BACnet MS/TP, P1
• Regulatory: 4 wbudowane regulatory PID
• Budowa modułowa: oddzielna jednostka sterująca (CU) i moduł mocy (PM)

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (praca wg sygnałów zapotrzebowania)
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC
• Regulacja ciśnienia w instalacjach z pompami poziomu

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart – samoczynne uruchomienie po zaniku zasilania lub wystąpieniu błędu
• Lotny start – załączenie napędu w trakcie pracy silnika
• Tryb ECO – oszczędzanie energii dzięki automatycznemu dostosowaniu prądu silnika do obciążenia
• Kaskadowanie silników – jeden przemiennik może sterować 4 silnikami zależnie od wymaganego przepływu
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii
• 4 regulatory PID – sterowanie m.in. na podstawie ciśnienia, temperatury, przepływu, poziomu, jakości powietrza
• Tryb pożarowy (Essential Service Mode, ESM) – praca napędu nawet przy stanach alarmowych
• Regulacja wielostrefowa – regulacja strefowa z użyciem do 3 czujników lub regulacja dwóch niezależnych stref
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika
• 3 programy tygodniowe oraz zegar czasu rzeczywistego
• Swobodnie programowalne bloki logiczne do tworzenia prostych programów
• Monitorowanie temperatury silnika (PTC, KTY) oraz m.in. zabezpieczenie przeciwzwarciowe, monitorowanie momentu, ochrona przed przepięciami (Vdc_max controller)
• Hamowanie z wykorzystaniem obwodu pośredniego DC

Wejścia/wyjścia i komunikacja (CU230P-2 BT)

• Interfejs komunikacyjny (standard): RS485/USS, Modbus/RTU, BACnet MS/TP, P1
• Opcjonalne jednostki sterujące: PROFIBUS DP, CANopen, PROFINET IO
• Wejścia cyfrowe: 6 DI (izolowane, zabezpieczone przed nadmiernym prądem)
• Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: KTY / PTC / ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)

Dane techniczne (kluczowe)

• Napięcie zasilania: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz, zmiana skokiem 2 kHz
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Wilgotność względna: < 95% RH, bez kondensacji
• Warunki montażu (wysokość): do 2000 m n.p.m.
• Temperatura otoczenia (CU230P-2): 0…60°C

Montaż i wymiary (wersja IP55, rozmiar B)

• Montaż: możliwy poza szafą sterowniczą (np. na ścianie); niedozwolony montaż na zewnątrz
• Stopień ochrony podczas obsługi: IP55 z pokrywą maskującą lub BOP-2; IP54 z IOP-2
• Uwaga: panel operatorski (BOP-2/IOP-2) lub pokrywa maskująca nie są dołączone – zamawiane oddzielnie
• Wymiary (mm): B = 180, H = 540
• Głębokość T1 (mm): 266 (z IOP-2) / 256 (z pokrywą lub BOP-2)
• Głębokość T2 (mm): 249 (bez pokrywy)
• Wymagane odstępy (mm): góra 100, dół 100, po bokach 0

Uruchomienie i serwis

• Uruchomienie: kreator aplikacyjny dostępny w panelu IOP-2
• Oprogramowanie: licencja użytkownika programu narzędziowego STARTER dołączona do każdego przemiennika G120P
• Kopiowanie parametrów: możliwe z użyciem panelu IOP-2 lub karty MMC
• Diagnostyka: diody LED RDY (Ready) i BE (bus error) wskazujące stan pracy przemiennika
• Serwis: moduł mocy może być wymieniony bez potrzeby ponownej konfiguracji urządzenia
• Konserwacja: wbudowane wentylatory należy sprawdzić i wymienić po ok. 40 000 godzin pracy

Podsumowanie

Siemens SINAMICS G120P-4/35A to przemiennik częstotliwości 4 kW w wykonaniu IP55, zoptymalizowany pod aplikacje pompowe i wentylatorowe. Zintegrowany filtr EMC klasy A (C2), rozbudowane funkcje energooszczędne (ECO, hibernacja), kaskadowanie silników oraz szerokie możliwości komunikacji (w tym BACnet MS/TP) sprawiają, że jest to praktyczne rozwiązanie do nowoczesnych instalacji HVAC w budynkach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Model G120P-4/35A posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej oraz EMC zgodnie z dokumentacją producenta.
• Przemiennik częstotliwości do sterowania silnikiem indukcyjnym w instalacjach budynkowych. Produkt należy stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi przez producenta.
• Wariant G120P-4/35A: stopień ochrony IP55, zintegrowany filtr EMC klasy A (kategoria C2), zasilanie 3 x 380…480 V AC, moc 4 kW.
• Montaż, podłączenie, uruchomienie, konserwację i diagnostykę może wykonywać wyłącznie wykwalifikowany personel elektryczny, przeszkolony w zakresie pracy z urządzeniami elektrycznymi i napędowymi.
• Urządzenie pracuje pod niebezpiecznym napięciem. Dotknięcie części czynnych grozi porażeniem prądem, ciężkimi obrażeniami lub śmiercią.
• Nawet po odłączeniu zasilania zaciski sieciowe, silnikowe oraz kondensatory mogą pozostawać pod niebezpiecznym napięciem. Przed otwarciem urządzenia należy odłączyć zasilanie i odczekać co najmniej 5 minut.
• Przed rozpoczęciem prac należy sprawdzić brak napięcia między przewodami fazowymi oraz między przewodami fazowymi a przewodem ochronnym, a także upewnić się, że wszystkie obwody pomocnicze są beznapięciowe.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować pojawienie się niebezpiecznego napięcia na dostępnych częściach obudowy.
• Przemiennik może powodować prąd stały w przewodzie PE. Jeżeli po stronie zasilania stosowane są RCD/RCM do ochrony przed dotykiem bezpośrednim lub pośrednim, muszą to być urządzenia typu B o wysokiej odporności.
• Do wszystkich połączeń i zacisków modułów elektronicznych należy stosować wyłącznie źródła zasilania SELV lub PELV.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia, chyba że dokumentacja producenta wyraźnie dopuszcza taką możliwość. Otwieranie połączeń pod napięciem może spowodować łuk elektryczny.
• Przed rozpoczęciem prac serwisowych należy zabezpieczyć źródła energii przed ponownym załączeniem oraz uniemożliwić nieoczekiwany ruch silnika i maszyny.
• Po załączeniu przemiennika silnik może uruchomić się nieoczekiwanie, również automatycznie po zaniku i powrocie zasilania lub po skasowaniu błędu, jeśli aktywne są odpowiednie funkcje restartu.
• Podczas uruchamiania i identyfikacji danych silnika mogą wystąpić niekontrolowane ruchy elementów napędzanych. Przed włączeniem należy upewnić się, że w strefie zagrożenia nie przebywają osoby, a luźne części i obciążenia zostały zabezpieczone.
• Nie używać urządzenia jako wyłącznika awaryjnego ani elementu funkcji zatrzymania awaryjnego.
• Nie wolno modyfikować urządzenia. Należy stosować wyłącznie części zamienne i akcesoria zalecane lub dostarczane przez producenta.
• Nie używać uszkodzonego urządzenia. Podczas transportu, magazynowania i eksploatacji należy przestrzegać dopuszczalnych warunków środowiskowych i parametrów technicznych.
• Produkt nie jest przeznaczony do pracy w atmosferach wybuchowych. Nie instalować ani nie użytkować w miejscach, w których może powstać atmosfera potencjalnie wybuchowa.
• Model G120P-4/35A w wykonaniu IP55 jest przeznaczony do montażu naściennego poza szafą sterowniczą, ale niedozwolony jest montaż na zewnątrz budynku.
• Aby zapewnić prawidłowe chłodzenie, urządzenie w obudowie IP55, rozmiar B, należy montować bezpośrednio na płaskiej ścianie. W przypadku innego sposobu montażu należy zastosować odpowiednią płytę dodatkową przewidzianą przez producenta.
• Urządzenie należy montować na niemalowanej powierzchni metalowej, jeżeli wymagane jest spełnienie wymagań EMC.
• Należy zachować minimalne odstępy wentylacyjne wymagane przez producenta. Niewystarczająca wentylacja może prowadzić do przegrzania, pożaru, skrócenia trwałości urządzenia lub awarii.
• Przewody zasilające i silnikowe należy podłączać zgodnie ze schematem producenta oraz wymaganiami EMC. Niepodłączone ekrany kabli mogą powodować niebezpieczne napięcia dotykowe wskutek sprzężeń pojemnościowych.
• Ekrany przewodów oraz nieużywane żyły kabli mocy należy połączyć z uziemionym potencjałem obudowy co najmniej z jednej strony.
• Dla zachowania zgodności EMC należy stosować wymagane typy i długości przewodów. Dla wariantu z filtrem klasy A (C2) obowiązują wyłącznie warunki instalacji określone w dokumentacji producenta.
• Urządzenie generuje pola elektromagnetyczne podczas pracy. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od urządzenia.
• Nie używać w pobliżu urządzenia telefonów komórkowych ani urządzeń radiowych o mocy nadawczej powyżej 1 W w odległości mniejszej niż około 2 m, ponieważ może to spowodować zakłócenia pracy napędu i nieoczekiwany ruch maszyny.
• Błędy parametryzacji mogą spowodować nieprawidłową pracę maszyny i zagrożenie dla ludzi. Ustawienia parametrów należy zabezpieczyć przed nieuprawnioną zmianą.
• Tryb pożarowy / awaryjny ESM wyłącza funkcje ochrony urządzenia i instalacji. Funkcję tę wolno aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie wymagana, np. do oddymiania.
• Urządzenie zawiera elementy wrażliwe na wyładowania elektrostatyczne (ESD). Podczas transportu, przechowywania, montażu i serwisu należy stosować odpowiednie środki ochrony antystatycznej.
• Wentylatory urządzenia podlegają okresowej kontroli i wymianie. Producent zaleca ich sprawdzenie po około 40 000 godzin pracy.
