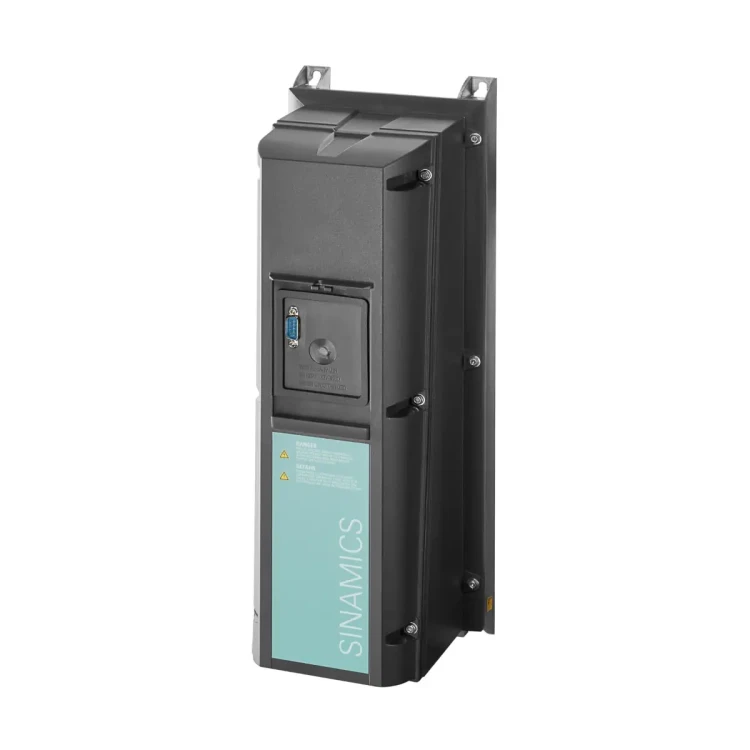

G120P-2.2/35A Przemiennik częstotliwości z filtrem EMC klasy A, 3 × 380..480 V, 2,20 kW, IP55

Siemens SINAMICS G120P-2.2/35A (MLFB 6SL3200-6AM15-8AH0) to przemiennik częstotliwości dedykowany do pomp i wentylatorów w systemach budynkowych, przeznaczony do energooszczędnej regulacji prędkości silników w aplikacjach HVAC. Urządzenie pracuje z zasilaniem 3 AC 380…480 V i w tej wersji posiada obudowę IP55 / UL Type 12 oraz zintegrowany filtr EMC klasy A (C2). Konstrukcja zestawu jest modułowa i obejmuje jednostkę sterującą CU230P-2 BT oraz moduł mocy PM230.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-2.2/35A
• Nr zam. (MLFB): 6SL3200-6AM15-8AH0
• Przeznaczenie: regulacja prędkości pomp i wentylatorów w instalacjach budynkowych (HVAC)
• Moc: 2,2 kW
• Prąd wyjściowy: 5,9 A
• Sprawność η: 0,96
• Zasilanie: 3 AC 380…480 V, ±10%
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa A (C2)
• Regulatory PID: 4 wbudowane regulatory PID
• Komunikacja (standard w CU230P-2 BT): RS485 obsługujące USS, Modbus RTU, BACnet MS/TP oraz P1
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy (ułatwia serwis)

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych dostosowujących wydajność do sygnałów zapotrzebowania.
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dedykowane dla pomp i wentylatorów

Oszczędność energii i praca procesowa

• Tryb ECO – automatyczne dostosowanie prądu silnika do aktualnego obciążenia (dla aplikacji ze stałą lub wolnozmienną wartością zadaną).
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• 4 regulatory PID – sterowanie prędkością na podstawie ciśnienia, temperatury, przepływu, poziomu, jakości powietrza lub innej zmiennej procesowej.
• Regulacja wielostrefowa:
  • regulacja strefowa ciśnienia/temperatury z użyciem do 3 czujników, albo
  • regulacja dwóch niezależnych stref (po jednym czujniku na strefę).
• Kaskadowanie silników – jeden przemiennik może sterować 4 silnikami zależnie od wymaganego przepływu.

Tryby specjalne i niezawodność

• Automatyczny restart – napęd samoczynnie startuje po zaniku zasilania lub wystąpieniu błędu.
• Lotny start – załączenie napędu w trakcie pracy silnika.
• Tryb pożarowy – Essential Service Mode (ESM) – specjalny tryb pracy umożliwiający pracę napędu nawet przy występowaniu stanów alarmowych.
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Monitorowanie temperatury silnika z wykorzystaniem czujnika temperatury lub wyłącznika termicznego (PTC, KTY).
• Zabezpieczenia i nadzór: zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania za pomocą obwodu pośredniego DC.

Harmonogramy i logika

• 3 swobodnie programowalne tygodniowe programy czasowe.
• Zegar czasu rzeczywistego – sterowanie procesami wg czasu (np. obniżenie nocne).
• Swobodnie programowalne bloki logiczne – budowa prostych programów sterujących.

Wejścia/wyjścia i komunikacja (CU230P-2 BT)

• Interfejs komunikacyjny (standard): RS485 z protokołami USS, Modbus RTU, BACnet MS/TP, P1.
• Wejścia cyfrowe: 6 DI (izolowane, zabezpieczone przed nadmiernym prądem).
• Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A).
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA,
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000,
  • 1 × Pt1000 / LG-Ni1000.
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA).
• Wejście czujnika temperatury silnika: 1 × KTY/PTC/ThermoClick.
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC).
• Izolowane wejścia analogowe – ułatwiają projektowanie układów zgodnych z EMC.
• Wyjścia przekaźnikowe – do bezpośredniego załączania dodatkowych urządzeń 230 V.

Efektywność energetyczna i EMC

• Zoptymalizowana budowa przemiennika:
  • ograniczenie harmonicznych i THD zgodne z PN/EN 61000-3-12 bez potrzeby dołączania dodatkowych filtrów zewnętrznych (dla Rsce ≥ 250),
  • zredukowane zakłócenia harmoniczne linii zasilającej,
  • brak dławików wejściowych → mniejsze wymiary i waga,
  • niższa moc pozorna → możliwość stosowania mniejszych przekrojów kabli.
• EN 61800-3 (EMC): z ekranowanym kablem do 25 m – kategoria C2, spełnia klasę A wg EN 55011.

Obsługa i uruchomienie

• Licencja programu STARTER jest dołączona do każdego przemiennika G120P.
• Obsługa kart SINAMICS Micro Memory Card (MMC) – zapisywanie i kopiowanie parametrów uruchomieniowych.
• Jednostka sterująca posiada diody LED RDY (Ready) oraz BE (bus error) wskazujące stan pracy przemiennika.

Budowa zestawu

• Skład zestawu: jednostka sterująca CU230P-2 BT + moduł mocy PM230 (dla pomp i wentylatorów).
• Panel operatorski lub pokrywa maskująca nie są dołączane do zestawu – należy je zamawiać oddzielnie.

Dane techniczne (G120P-2.2/35A)

• Moc: 2,2 kW
• Prąd wyjściowy: 5,9 A
• Sprawność η: 0,96
• Napięcie zasilania: 380…480 V, 3 AC, ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz, zmiana ręczna krokiem 2 kHz
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Przeciążalność (niska przeciążalność) dla rozmiarów FSA–FSC: 150% przez 3 s (raz w ciągu 5 min) oraz 110% przez 57 s (raz w ciągu 5 min)
• Temperatura pracy: 0…60°C (z obniżeniem mocy)
• Wilgotność względna: < 95% RH, bez kondensacji
• Nominalny prąd zwarciowy: 40 kA (IP55 FSA–FSC)

Montaż (IP55)

• Dopuszczalny montaż poza szafą sterowniczą (np. na ścianie): IP55 z pokrywą maskującą lub BOP-2.
• Niedozwolony montaż na zewnątrz.
• Wymiary (IP55, rozmiar obudowy A): B = 154 mm, H = 460 mm, T1 (z pokrywą/BOP-2) = 256 mm, T2 (bez pokrywy) = 249 mm.
• Wymagane odstępy (IP55, rozmiar A): góra 100 mm, dół 100 mm, po bokach 0 mm.

Podsumowanie

Siemens SINAMICS G120P-2.2/35A to przemiennik częstotliwości 2,2 kW w wykonaniu IP55 / UL Type 12 z zintegrowanym filtrem EMC klasy A (C2), zaprojektowany specjalnie do sterowania pompami i wentylatorami. Wbudowane funkcje HVAC (m.in. 4 PID, ECO, hibernacja, kaskadowanie silników, ESM) oraz komunikacja RS485 (USS/Modbus RTU/BACnet MS/TP/P1) czynią go praktycznym wyborem do nowoczesnych, energooszczędnych instalacji budynkowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do serii SINAMICS G120P, model: G120P-2.2/35A. Wariant IP55, z filtrem EMC klasy A (C2), przeznaczony do sterowania silnikami w aplikacjach pomp i wentylatorów.
• Posiada oznaczenie CE. Zgodność deklarowana m.in. z wymaganiami dyrektywy niskonapięciowej oraz EMC.
• Urządzenie elektryczne niskonapięciowe, zasilanie 3 x 380…480 V AC, 47…63 Hz. Dotknięcie części pod napięciem może spowodować porażenie prądem, ciężkie obrażenia lub śmierć.
• Montaż, podłączenie, uruchomienie, diagnostykę, konserwację i usuwanie usterek może wykonywać wyłącznie wykwalifikowany personel.
• Urządzenie jest przeznaczone do sterowania silnikiem indukcyjnym i do zabudowy w instalacjach elektrycznych lub maszynach. Użytkowanie niezgodne z przeznaczeniem, modyfikacje urządzenia oraz stosowanie niezalecanych części i akcesoriów są zabronione.
• Nie stosować urządzenia jako wyłącznika awaryjnego „emergency stop”.
• Nie instalować ani nie eksploatować urządzenia w strefach zagrożonych wybuchem ani w środowisku, w którym może powstać atmosfera wybuchowa.
• Przed otwarciem urządzenia, montażem, podłączeniem lub pracami serwisowymi należy odłączyć zasilanie, zabezpieczyć przed ponownym załączeniem i odczekać co najmniej 5 minut na rozładowanie kondensatorów. Przed rozpoczęciem prac należy sprawdzić brak napięcia.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować pojawienie się niebezpiecznego napięcia na dostępnych częściach metalowych.
• Przemiennik może powodować prąd stały w przewodzie PE. Jeżeli po stronie zasilania stosowane są RCD lub RCM, muszą to być urządzenia typu B o wysokiej odporności.
• Do wszystkich połączeń i zacisków modułów elektronicznych należy stosować wyłącznie źródła zasilania SELV lub PELV.
• Nie otwierać połączeń wtykowych pod napięciem, chyba że dokumentacja wyraźnie dopuszcza taką czynność podczas pracy.
• Po włączeniu zasilania silnik może uruchomić się nieoczekiwanie. Niektóre ustawienia parametrów umożliwiają automatyczny restart po zaniku zasilania lub po błędzie. Podczas montażu i serwisu należy uniemożliwić niekontrolowany ruch maszyny.
• Podczas uruchamiania i identyfikacji danych silnika mogą wystąpić niekontrolowane ruchy napędu. Przed włączeniem należy upewnić się, że w strefie niebezpiecznej nie przebywają osoby, a luźne elementy zostały zabezpieczone.
• Urządzenie generuje pola elektromagnetyczne podczas pracy. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalny odstęp 2 m od urządzenia.
• W przypadku błędnej parametryzacji mogą wystąpić nieprawidłowe stany pracy maszyny. Ustawienia parametrów należy zabezpieczyć przed nieuprawnionym dostępem, a bezpieczeństwo całego układu zweryfikować testem funkcjonalnym.
• Urządzenie nie zawiera funkcji bezpieczeństwa, które można uznać za aktywne bez odpowiedniej konfiguracji i weryfikacji całego systemu. Przed oddaniem instalacji do eksploatacji należy sprawdzić poprawność działania wszystkich funkcji istotnych dla bezpieczeństwa.
• Dla zachowania ochrony IP55 urządzenie należy prawidłowo zamontować i uszczelnić. Nieprawidłowy montaż przepustów kablowych, uszczelek lub niezaślepione otwory mogą spowodować utratę stopnia ochrony.
• Aby zapewnić prawidłowe chłodzenie, urządzenie IP55 w rozmiarze obudowy A należy montować bezpośrednio na płaskiej ścianie. Jeżeli nie jest to możliwe, należy zastosować odpowiednią dodatkową płytę prowadzącą powietrze przewidzianą przez producenta.
• Urządzenie należy montować pionowo oraz z zachowaniem wymaganych odstępów wentylacyjnych. Niewystarczająca wentylacja może spowodować przegrzanie, pożar, skrócenie żywotności urządzenia lub przestoje instalacji.
• Urządzenie należy instalować wyłącznie w miejscach wolnych od silnych drgań, wstrząsów, korozyjnych gazów oraz poza oddziaływaniem niedopuszczalnych pól elektromagnetycznych. Należy przestrzegać dopuszczalnych warunków otoczenia: praca 0…60°C z redukcją mocy, wilgotność względna poniżej 95% bez kondensacji.
• Podczas pracy niedopuszczalne są kondensacja, zraszanie oraz oblodzenie urządzenia.
• Przy montażu należy zapewnić połączenie ekranów kabli i niewykorzystanych żył kabli mocy z uziemionym potencjałem obudowy co najmniej z jednej strony. Niepodłączone ekrany mogą powodować występowanie niebezpiecznych napięć dotykowych wskutek sprzężeń pojemnościowych.
• Połączenia przewodów zasilających, silnikowych, sterujących i sygnałowych należy wykonywać zgodnie z zasadami EMC oraz dokumentacją producenta. Nieprawidłowe okablowanie może powodować zakłócenia, uszkodzenia urządzenia lub nieprawidłową pracę napędu.
• Dla zachowania zgodności EMC dla tego wariantu należy stosować ekranowany przewód silnikowy o długości do 25 m dla kategorii C2. Dłuższe przewody lub inne wykonanie instalacji mogą wymagać odmiennych środków i mogą zmieniać klasę kompatybilności elektromagnetycznej.
• Urządzenie należy montować na niepomalowanej metalowej powierzchni, jeżeli jest to wymagane dla spełnienia wymagań EMC.
• Urządzenie zawiera elementy wrażliwe na wyładowania elektrostatyczne (ESD). Transport, przechowywanie i obsługę należy prowadzić wyłącznie z zastosowaniem odpowiednich środków ochrony antystatycznej.
• W trybie pożarowym / awaryjnym (ESM), jeśli jest aktywowany, funkcje ochrony urządzenia i instalacji mogą być wyłączone. Tryb ten należy stosować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Urządzenie wymaga okresowej kontroli stanu wentylatorów. Zalecana kontrola i ewentualna wymiana wentylatorów po około 40 000 godzin pracy lub zgodnie z warunkami eksploatacji.
