G120P-7.5/35A Przemiennik częstotliwości z filtrem EMC klasy A, 3 × 380..480 V, 7,50 kW, IP55

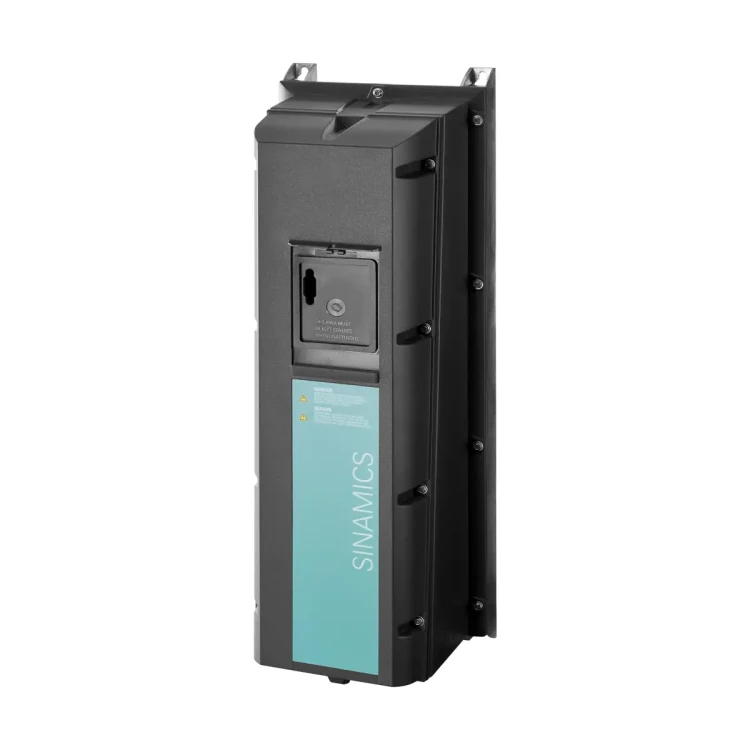

G120P-7.5/35A to przemiennik częstotliwości Siemens SINAMICS G120P przeznaczony do energooszczędnego sterowania pompami i wentylatorami w systemach budynkowych. Wersja ta pracuje z zasilaniem 3 AC 380…480 V, oferuje moc 7,5 kW oraz prąd wyjściowy 18 A, a dzięki obudowie IP55 / UL Type 12 nadaje się do montażu poza szafą sterowniczą (np. na ścianie). Wykonanie /35A oznacza wariant z filtrem EMC klasy A (C2). Przemiennik jest zestawem składającym się z jednostki sterującej CU230P-2 BT oraz modułu mocy PM230 dostosowanego do aplikacji pompowo-wentylatorowych; panel operatorski lub pokrywa maskująca nie są częścią zestawu i należy je zamawiać oddzielnie.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P (dedykowane do pomp i wentylatorów)
• Model: G120P-7.5/35A
• Nr zam. (MLFB): 6SL3200-6AM21-8AH0
• Moc: 7,5 kW
• Prąd wyjściowy: 18 A
• Skuteczność (η): 0,97
• Napięcie zasilania: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa A (C2)
• Komunikacja (standard w CU230P-2 BT): RS485/USS, Modbus/RTU, BACnet MS/TP, P1
• Regulacja: 4 regulatory PID wbudowane
• Budowa: modułowa (oddzielna jednostka sterująca i moduł mocy)

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (dopasowanie wydajności do sygnałów zapotrzebowania)
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC
• Regulacja ciśnienia w instalacjach z pompami poziomu

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart (samoczynny start po zaniku zasilania lub wystąpieniu błędu)
• Lotny start (włączenie napędu w trakcie pracy silnika)
• Tryb ECO (automatyczne dostosowanie prądu silnika do aktualnego obciążenia dla oszczędzania energii)
• Kaskadowanie silników (jeden przemiennik może sterować 4 silnikami zależnie od wymaganego przepływu)
• Hibernacja (automatyczny tryb uśpienia dla optymalnego zużycia energii)
• Tryb pożarowy – Essential Service Mode (ESM)
• Regulacja wielostrefowa (do 3 czujników dla regulacji strefowej lub 2 niezależne strefy)
• Tryb Bypass (automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika)
• Tygodniowe programy czasowe (x 3), zegar czasu rzeczywistego
• Swobodnie programowalne bloki logiczne (tworzenie prostych programów)
• Monitorowanie temperatury silnika (PTC, KTY)
• Zabezpieczenia: przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller)
• Funkcja hamowania za pomocą obwodu pośredniego DC

Komunikacja oraz wejścia/wyjścia (CU230P-2 BT)

• Interfejs komunikacyjny (standard): RS485 obsługujący USS, Modbus RTU, BACnet MS/TP i P1
• Wejścia cyfrowe: 6 DI (izolowane, zabezpieczone przed nadmiernym prądem)
• Wyjścia cyfrowe: 3 DO (2 x 230 V AC / 2 A, 1 x 30 V DC / 0,5 A)
• Wejścia analogowe: 4 AI
  • 2 x 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 x 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 x Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 x KTY/PTC/ThermoClick
• Zasilania pomocnicze: 2 x PSU-out (10 V DC, 24 V DC), 1 x PSU-in (24 V DC)
• Opcjonalne jednostki sterujące (zamiast CU230P-2 BT): PROFIBUS DP, CANopen, PROFINET IO

Dane techniczne (kluczowe)

• Zasilanie: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna ze skokiem 2 kHz)
• Pasma zabronione: 4, programowalne
• Stałe prędkości: 15, programowalne
• Wilgotność względna: < 95% RH, bez kondensacji

Wymiary i wymagane odstępy (IP55, rozmiar obudowy B)

• Wymiary (B x H): 180 x 540 mm
• Głębokość T1 z IOP-2: 266 mm
• Głębokość T1 z pokrywą / BOP-2: 256 mm
• Głębokość T2 bez pokrywy: 249 mm
• Wymagany odstęp montażowy: góra 100 mm, dół 100 mm, po bokach 0 mm

Instalacja i serwis

• Montaż: możliwy montaż poza szafą sterowniczą (np. na ścianie); niedozwolony montaż na zewnątrz.
• Serwis: moduł mocy może być wymieniony bez potrzeby ponownej konfiguracji urządzenia (budowa modułowa).
• Konserwacja: wbudowane wentylatory należy sprawdzić i wymienić po ok. 40 000 godzin pracy.

Podsumowanie

Siemens SINAMICS G120P-7.5/35A (6SL3200-6AM21-8AH0) to przemiennik częstotliwości 7,5 kW o stopniu ochrony IP55 / UL Type 12, zaprojektowany do pracy z pompami i wentylatorami w instalacjach budynkowych. Zintegrowany filtr EMC klasy A (C2), 4 regulatory PID, rozbudowane funkcje oszczędzania energii (ECO, hibernacja) oraz standardowa komunikacja (USS/Modbus RTU/BACnet MS/TP/P1) ułatwiają integrację i stabilną regulację procesów HVAC.
