G120P-45/35A Przemiennik częstotliwości z filtrem EMC klasy A, 3 × 380..480 V, 45,0 kW, IP55

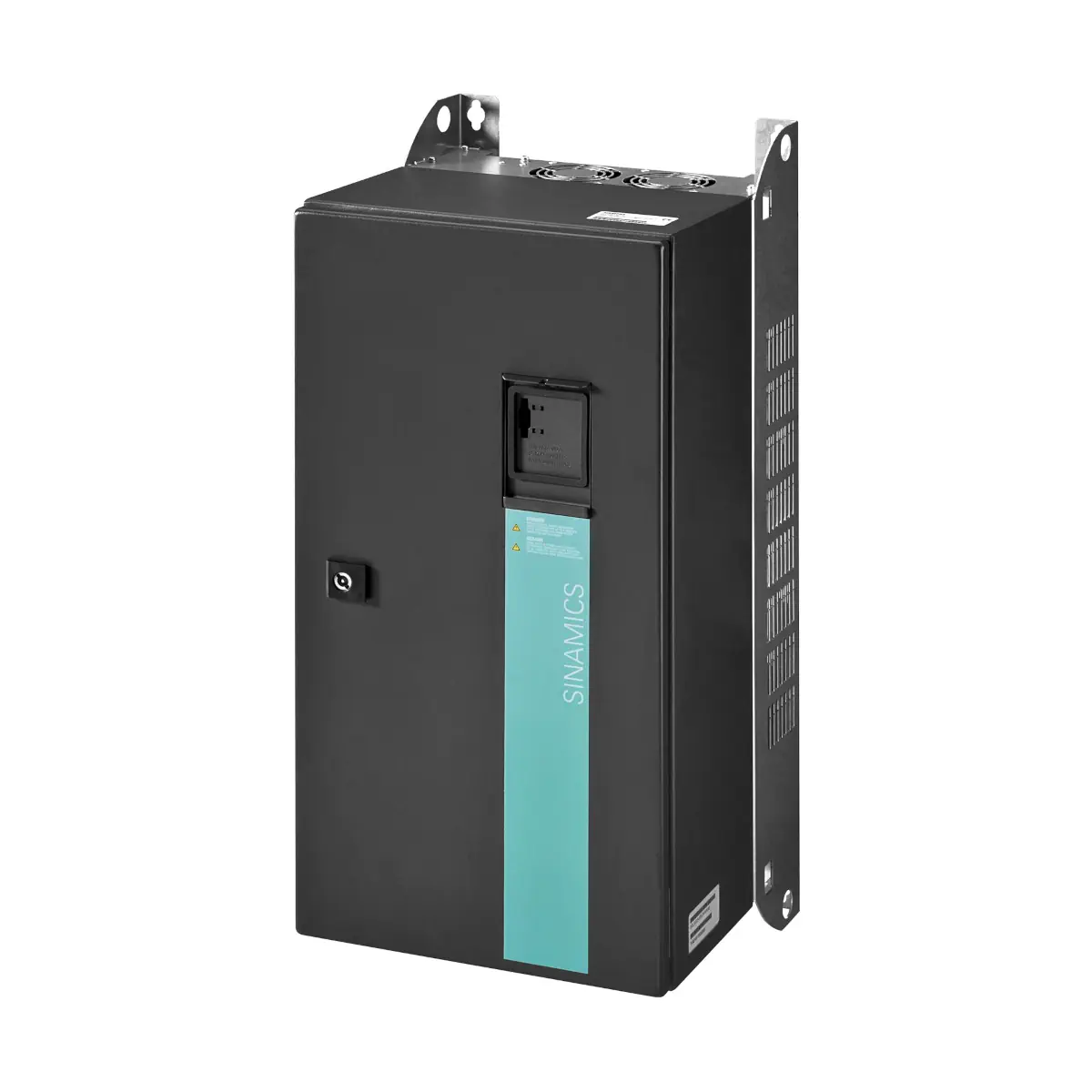

G120P-45/35A to przemiennik częstotliwości Siemens SINAMICS G120P dedykowany do energooszczędnego sterowania pompami i wentylatorami w systemach budynkowych. Jest to wersja o mocy 45 kW (prąd wyjściowy 90 A), zasilana z sieci 3× 380…480 V AC, w wykonaniu IP55 / UL Type 12 z zintegrowanym filtrem EMC – klasa A (C2).

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-45/35A
• Nr zam. (MLFB): 6SL3200-6AM28-8AH0
• Zastosowanie: sterowanie prędkością pomp i wentylatorów w instalacjach HVAC
• Moc: 45 kW
• Prąd wyjściowy: 90 A
• Sprawność η: 0.97
• Zasilanie: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa A (C2)
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy
• Regulatory PID: 4 wbudowane
• Porty/protokoły (standard): RS485/USS, Modbus/RTU, BACnet MS/TP, P1
• Jednostki sterujące (opcjonalnie): PROFIBUS DP, CANopen, PROFINET IO

Przeznaczenie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (sterowanie wg sygnałów zapotrzebowania)
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC
• Regulacja ciśnienia w instalacjach z pompami poziomu

Funkcje dla pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub wystąpieniu błędu
• Lotny start – załączenie napędu w trakcie pracy silnika
• Tryb ECO – oszczędzanie energii przez automatyczne dopasowanie prądu silnika do obciążenia
• Kaskadowanie silników – sterowanie do 4 silników zależnie od wymaganego przepływu
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii
• 4 regulatory PID – sterowanie m.in. wg ciśnienia, temperatury, przepływu, poziomu, jakości powietrza
• Tryb pożarowy – Essential Service Mode (ESM) – praca napędu nawet w stanach alarmowych
• Regulacja wielostrefowa (do 3 czujników) lub regulacja dwóch niezależnych stref
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika
• Programy czasowe tygodniowe (x 3) oraz zegar czasu rzeczywistego
• Swobodnie programowalne bloki logiczne
• Monitorowanie temperatury silnika (PTC, KTY) oraz: zabezpieczenie przeciwzwarciowe, monitorowanie momentu, ochrona przed przepięciami (Vdc_max controller)
• Funkcja hamowania za pomocą obwodu pośredniego DC

Komunikacja i I/O (Control Unit)

Przemiennik G120P-45/35A jest zestawem z jednostką sterującą CU230P-2 BT oraz modułem mocy PM230. Jednostka CU230P-2 BT obsługuje standardowo port RS485 dla: USS, Modbus RTU, BACnet MS/TP i P1. Dostępne są również opcjonalne jednostki sterujące: PROFIBUS DP, CANopen, PROFINET IO.

• Wejścia/wyjścia cyfrowe: 6 DI, 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0.5 A)
• Wejścia analogowe: 4 AI (w tym obsługa Pt1000 i LG-Ni1000 zgodnie ze specyfikacją CU)
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 × KTY/PTC/ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)
• Wejścia czujników temperatury: 2 wejścia dla LG-Ni1000/Pt1000

Dane techniczne (kluczowe)

• Zasilanie: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna co 2 kHz)
• Pasma zabronione: 4, programowalne
• Stałe prędkości: 15, programowalne
• Przeciążalność (niska przeciążalność, rozmiary FSD–FSF): 110% przez 60 s, raz w ciągu 5 min
• Temperatura pracy: 0…60°C (z obniżeniem mocy – zgodnie z czynnikami obniżającymi moc)
• Wilgotność względna: < 95% RH, bez kondensacji

Integracja z Desigo

Seria G120P jest kompatybilna z systemem Desigo od wersji 4.1 i może być integrowana za pośrednictwem Modbus lub USS.

Budowa zestawu i akcesoria panelu

Zestaw G120P składa się z jednostki sterującej CU230P-2 BT oraz modułu mocy PM230. Panel operatorski lub pokrywa maskująca nie są dołączane do zestawu i należy je zamawiać oddzielnie (np. BOP-2, IOP-2 lub Blanking cover).

Montaż i wymiary (IP55, rozmiar obudowy E)

• Rozmiar obudowy: E
• Wymiary (B × H): 320 × 751 mm
• Głębokość T1 z IOP-2: 346 mm
• Głębokość T1 z pokrywą/BOP-2: 336 mm
• Głębokość T2 bez pokrywy: 329 mm
• Wymagany odstęp: góra 300 mm, dół 300 mm, po bokach 50 mm

• Instalacja: możliwy montaż poza szafą sterowniczą (np. na ścianie) w wykonaniu IP55 z pokrywą maskującą lub BOP-2; z IOP-2 – IP54
• Uwaga: niedozwolony montaż na zewnątrz

Podsumowanie

Siemens SINAMICS G120P-45/35A (MLFB 6SL3200-6AM28-8AH0) to przemiennik częstotliwości 45 kW / 90 A w obudowie IP55 z filtrem EMC klasy A (C2), zaprojektowany do aplikacji pompowych i wentylatorowych w HVAC. Wbudowane funkcje aplikacyjne (m.in. ECO, hibernacja, kaskadowanie, ESM) oraz standardowa komunikacja RS485 z obsługą USS/Modbus RTU/BACnet MS/TP/P1 ułatwiają integrację, diagnostykę i uzyskanie realnych oszczędności energii w instalacjach budynkowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Model: Siemens SINAMICS G120P-45/35A – przemiennik częstotliwości do sterowania silnikami indukcyjnymi w aplikacjach pompowych i wentylatorowych.
• Posiada oznaczenie CE. Dokumentacja wskazuje zgodność m.in. z dyrektywą niskonapięciową 2014/35/UE, dyrektywą EMC 2014/30/UE, dyrektywą maszynową 2006/42/WE oraz RoHS 2011/65/UE.
• Wersja G120P-45/35A należy do wariantu IP55 z filtrem EMC klasy A (kategoria C2). Napięcie zasilania: 3 x 380…480 V AC, 47…63 Hz.
• Montaż, podłączenie, uruchomienie, konserwację i diagnostykę może wykonywać wyłącznie wykwalifikowany personel elektryczny, zgodnie z dokumentacją producenta i obowiązującymi przepisami.
• Urządzenie pracuje pod niebezpiecznym napięciem. Dotknięcie części pod napięciem może spowodować porażenie prądem, ciężkie obrażenia lub śmierć.
• Przed otwarciem urządzenia, montażem, podłączeniem, serwisem lub usuwaniem usterek należy odłączyć zasilanie i odczekać co najmniej 5 minut na rozładowanie kondensatorów.
• Przed rozpoczęciem prac należy potwierdzić brak napięcia między fazami oraz między fazą a przewodem ochronnym, odłączyć wszystkie pomocnicze obwody zasilania oraz zabezpieczyć źródła energii przed ponownym załączeniem.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować pojawienie się niebezpiecznego napięcia na dostępnych częściach metalowych.
• Przemiennik może powodować prąd stały w przewodzie PE. Jeżeli w instalacji stosowane są urządzenia RCD lub RCM do ochrony przed dotykiem bezpośrednim lub pośrednim, po stronie zasilania należy stosować wyłącznie urządzenia typu B o wysokiej odporności.
• Dla wszystkich połączeń i zacisków modułów elektronicznych należy stosować wyłącznie zasilanie SELV lub PELV.
• Nie wolno otwierać połączeń wtykowych podczas pracy, chyba że dokumentacja wyraźnie dopuszcza takie działanie. Otwieranie połączeń pod napięciem może spowodować łuk elektryczny.
• Urządzenie nie może być używane, jeśli jest uszkodzone. Podczas transportu, magazynowania i eksploatacji należy przestrzegać wartości granicznych podanych przez producenta.
• Nie wolno modyfikować urządzenia ani używać części zamiennych i akcesoriów innych niż zalecane lub dostarczane przez producenta.
• Nie używać urządzenia jako wyłącznika awaryjnego / urządzenia zatrzymania awaryjnego.
• Urządzenie nie jest dopuszczone do pracy w atmosferach wybuchowych. Nie instalować ani nie użytkować w miejscach, w których może wystąpić atmosfera potencjalnie wybuchowa.
• Po załączeniu przemiennika silnik może uruchomić się nieoczekiwanie. Funkcje takie jak automatyczny restart, lotny start lub nieprawidłowa konfiguracja wejść mogą powodować samoczynne uruchomienie napędu.
• Przed uruchomieniem należy upewnić się, że nikt nie przebywa w strefie niebezpiecznej maszyny, a wszystkie luźne elementy oraz obciążenia wiszące zostały zabezpieczone.
• W przypadku konserwacji lub diagnostyki należy zapewnić możliwość mechanicznego odłączenia silnika od przemiennika, jeśli wymaga tego aplikacja.
• Urządzenie generuje pole elektromagnetyczne podczas pracy. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od urządzenia.
• Przewody ekranowane oraz nieużywane żyły kabli mocy należy połączyć z uziemionym potencjałem obudowy co najmniej z jednej strony. Niepodłączone ekrany mogą powodować niebezpieczne napięcia dotykowe wskutek sprzężeń pojemnościowych.
• Instalację należy wykonywać zgodnie z zasadami EMC, z rozdzieleniem przewodów mocy od przewodów sygnałowych i sterujących oraz z prawidłowym podłączeniem ekranów.
• Model G120P-45/35A jest urządzeniem w stopniu ochrony IP55. Może być montowany poza szafą sterowniczą, lecz dokumentacja zabrania montażu na zewnątrz budynku.
• Urządzenie należy instalować wyłącznie w miejscach wolnych od wstrząsów, nadmiernych drgań, korozyjnych gazów i niedozwolonych zakłóceń elektromagnetycznych oraz przy zapewnieniu prawidłowej wentylacji.
• Dopuszczalne warunki pracy: temperatura otoczenia 0…40°C bez obniżenia mocy dla low overload, powyżej 40°C do 60°C z obniżeniem mocy; wilgotność względna poniżej 95% bez kondensacji; wysokość instalacji do 2000 m n.p.m.
• Należy zachować wymagane odstępy wentylacyjne zgodnie z dokumentacją producenta. Niewystarczająca wentylacja może prowadzić do przegrzania, pożaru, skrócenia żywotności i awarii urządzenia.
• W przypadku pracy w trybie pożarowym / awaryjnym (ESM) funkcje ochrony urządzenia i instalacji są wyłączane. Tryb ten należy aktywować wyłącznie wtedy, gdy ciągła praca napędu jest absolutnie konieczna.
• Urządzenie zawiera elementy wrażliwe na wyładowania elektrostatyczne (ESD). Podczas transportu, magazynowania i montażu należy stosować odpowiednie środki ochrony przed ESD.
• Konserwację należy wykonywać okresowo. Producent zaleca kontrolę działania wentylatorów oraz ich wymianę po ok. 40 000 godzin pracy lub wcześniej, jeśli wymagają tego warunki eksploatacji.
