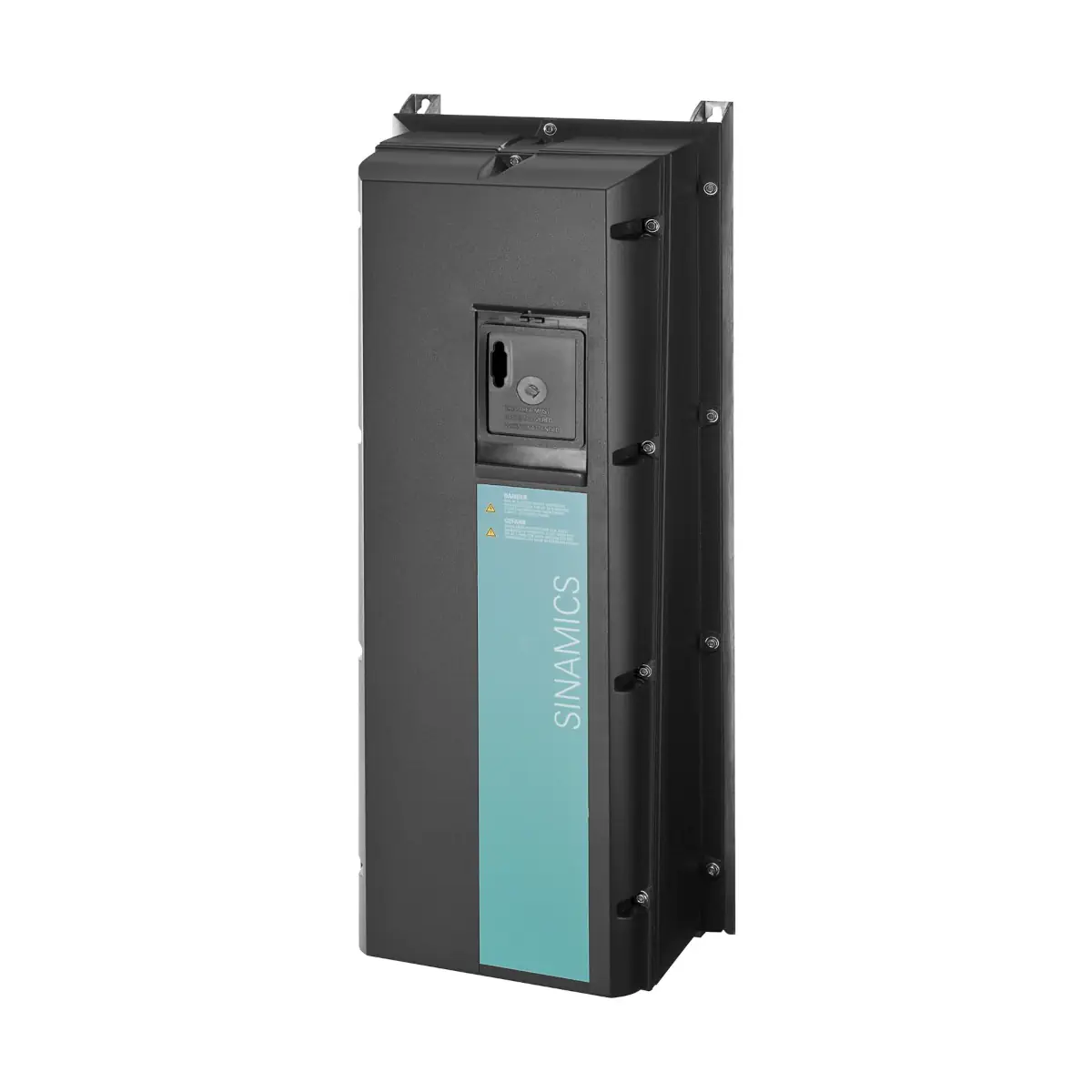

G120P-18.5/35A Przemiennik częstotliwości z filtrem EMC klasy A, 3 × 380..480 V, 18,5 kW, IP55

Siemens SINAMICS G120P-18.5/35A to przemiennik częstotliwości dedykowany do energooszczędnego sterowania pompami i wentylatorami w systemach budynkowych (HVAC). Urządzenie pracuje z zasilaniem 3× 380…480 V AC (±10%), posiada obudowę o stopniu ochrony IP55 / UL Type 12 oraz zintegrowany filtr EMC klasy A (C2). Wersja 18,5 kW oferuje prąd wyjściowy 38 A i jest oparta o modułową konstrukcję: Control Unit CU230P-2 BT + Power Module PM230.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-18.5/35A
• Nr zam. (MLFB): 6SL3200-6AM23-8AH0
• Zastosowanie: sterowanie pompami i wentylatorami w instalacjach budynkowych
• Moc: 18,5 kW
• Prąd wyjściowy: 38 A
• Skuteczność η: 0,98
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa A (C2)
• Zasilanie: 3 AC 380…480 V (±10%), 47…63 Hz
• Regulatory: 4 wbudowane regulatory PID
• Interfejs komunikacyjny (standard): RS485 z obsługą USS, Modbus RTU, BACnet MS/TP, P1
• Budowa: modułowa (oddzielna jednostka sterująca i moduł mocy)
• Rozmiar obudowy: C

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (praca wg sygnałów zapotrzebowania).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dla pomp i wentylatorów

• Automatyczny restart (samoczynny start po zaniku zasilania lub po wystąpieniu błędu).
• Lotny start (włączenie napędu w trakcie pracy silnika).
• Tryb ECO – automatyczne dostosowanie prądu silnika do aktualnego obciążenia w celu oszczędzania energii.
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• 4 regulatory PID – sterowanie prędkością silnika na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu, jakości powietrza lub innej zmiennej procesowej.
• Tryb pożarowy Essential Service Mode (ESM) – specjalny tryb pracy umożliwiający pracę napędu nawet w przypadku stanów alarmowych.
• Regulacja wielostrefowa:
  • regulacja strefowa (ciśnienie/temperatura) z użyciem do 3 czujników, lub
  • regulacja dwóch niezależnych stref (po jednym czujniku na strefę).
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Programy czasowe: 3 swobodnie programowalne tygodniowe programy czasowe.
• Zegar czasu rzeczywistego – sterowanie procesami wg czasu (np. obniżenia nocne).
• Swobodnie programowalne bloki logiczne – tworzenie prostych funkcji sterujących.
• Monitorowanie temperatury silnika (czujnik temperatury lub wyłącznik termiczny: PTC, KTY), oraz funkcje: zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Hamowanie za pomocą obwodu pośredniego DC.

Komunikacja oraz wejścia/wyjścia (CU230P-2)

• Komunikacja (standard): RS485/USS, Modbus/RTU, BACnet MS/TP, P1.
• Opcjonalnie: jednostka sterująca z PROFIBUS DP, CANopen lub PROFINET IO.
• Wejścia/wyjścia:
  • 6 DI (izolowane, zabezpieczone przed nadmiernym prądem),
  • 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A),
  • 4 AI (w tym wejścia obsługujące 0…10 V / -10…10 V / 0…20 mA / 4…20 mA oraz wejścia dla Pt1000 / LG-Ni1000),
  • 2 AO (0…10 V / 0…20 mA / 4…20 mA),
  • 1 wejście dla czujnika temperatury silnika (KTY / PTC / ThermoClick),
  • 2 × PSU-out (10 V DC, 24 V DC) oraz 1 × PSU-in (24 V DC).
• Wejścia analogowe izolowane umożliwiają projektowanie układów zgodnych z EMC.
• Wyjścia przekaźnikowe do bezpośredniego załączania dodatkowych urządzeń 230 V.

Efektywność energetyczna i integracja

• Ograniczenie harmonicznych i THD zgodne z PN/EN 61000-3-12 bez potrzeby stosowania dodatkowych filtrów zewnętrznych (Rsce ≥ 250).
• Wbudowane funkcje oszczędzania energii (m.in. tryb ECO, hibernacja).
• Integracja z Desigo: kompatybilność z systemem Desigo od wersji 4.1, integracja przez Modbus lub USS.

Dane techniczne (G120P-18.5/35A)

• Napięcie zasilania: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Moc: 18,5 kW
• Prąd wyjściowy: 38 A
• Skuteczność η: 0,98
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ze skokiem 2 kHz)
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Wilgotność względna: < 95% RH, bez kondensacji
• Temperatura pracy: 0…60°C (z obniżeniem mocy)
• Przeciążalność (niska przeciążalność), rozmiary FSA–FSC: 150% przez 3 s (raz na 5 min) oraz 110% przez 57 s (raz na 5 min)
• Nominalny prąd zwarciowy: IP55 FSA–FSC: 40 kA

Wymiary i montaż (IP55, rozmiar obudowy C)

• Wymiary B × H: 230 × 620 mm
• Głębokość T1 z IOP-2: 266 mm
• Głębokość T1 z pokrywą / BOP-2: 256 mm
• Głębokość T2 bez pokrywy: 249 mm
• Wymagany odstęp (góra / dół / po bokach): 125 / 125 / 0 mm
• Instalacja: możliwy montaż poza szafą sterowniczą (np. na ścianie); dla IP55 z pokrywą maskującą lub BOP-2, dla IOP-2 wymagany stopień IP54; niedozwolony montaż na zewnątrz.

Budowa zestawu i akcesoria

• Skład zestawu SINAMICS G120P: Control Unit CU230P-2 BT + Power Module PM230 (dopasowany do pomp i wentylatorów).
• Panel operatorski lub pokrywa maskująca nie są dołączane do zestawu – zamawiane oddzielnie (BOP-2, IOP-2 lub pokrywa maskująca).

Podsumowanie

Siemens SINAMICS G120P-18.5/35A to przemiennik częstotliwości 18,5 kW w obudowie IP55 z filtrem EMC klasy A (C2), zaprojektowany specjalnie do aplikacji pompowych i wentylatorowych. Wbudowane funkcje (m.in. ECO, hibernacja, kaskada silników, ESM) oraz komunikacja RS485 (USS/Modbus RTU/BACnet MS/TP/P1) ułatwiają integrację w automatyce budynkowej i wspierają redukcję zużycia energii w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt Siemens SINAMICS G120P-18.5/35A jest przemiennikiem częstotliwości do sterowania silnikami indukcyjnymi w aplikacjach pompowych i wentylatorowych, przeznaczonym do instalacji w instalacjach elektrycznych lub maszynach.
• Posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej oraz kompatybilności elektromagnetycznej zgodnie z dokumentacją producenta.
• Wersja G120P-18.5/35A jest wykonaniem IP55 do montażu na ścianie. Urządzenie nie jest przeznaczone do montażu na zewnątrz ani do pracy w atmosferach potencjalnie wybuchowych.
• Montaż, podłączenie, uruchomienie, diagnostyka, serwis i konserwację może wykonywać wyłącznie wykwalifikowany personel posiadający odpowiednie uprawnienia elektryczne oraz znajomość dokumentacji producenta.
• Urządzenie jest zasilane napięciem 3 x 380…480 V AC. Dotknięcie części pod napięciem grozi porażeniem elektrycznym, ciężkimi obrażeniami lub śmiercią.
• Po odłączeniu zasilania w zaciskach i elementach urządzenia mogą nadal występować niebezpieczne napięcia. Przed otwarciem obudowy lub rozpoczęciem prac należy odłączyć zasilanie i odczekać co najmniej 5 minut.
• Przed rozpoczęciem prac należy sprawdzić brak napięcia między przewodami fazowymi oraz między przewodami fazowymi i przewodem ochronnym, a także upewnić się, że wszystkie obwody pomocnicze są beznapięciowe.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować pojawienie się niebezpiecznego napięcia na dostępnych częściach metalowych.
• Przemiennik może powodować składową stałą w przewodzie PE. Jeżeli po stronie zasilania stosowane są urządzenia RCD/RCM, muszą to być urządzenia typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Do wszystkich połączeń i zacisków modułów elektroniki należy stosować wyłącznie źródła zasilania SELV lub PELV.
• Nie wolno otwierać połączeń wtykowych podczas pracy urządzenia, chyba że producent wyraźnie dopuszcza taką możliwość. Otwieranie połączeń pod napięciem może spowodować łuk elektryczny i ciężkie obrażenia.
• Urządzenie należy montować wyłącznie w pozycji pionowej oraz z zachowaniem wymaganych odstępów wentylacyjnych. Niewystarczająca wentylacja może prowadzić do przegrzania, pożaru, skrócenia żywotności lub awarii urządzenia.
• Dla zapewnienia skutecznego chłodzenia wersję IP55 w rozmiarach FSA do FSC, w tym model G120P-18.5/35A, należy montować bezpośrednio na płaskiej ścianie. Jeżeli nie jest to możliwe, należy zastosować odpowiednią dodatkową płytę przewidzianą przez producenta.
• Urządzenie należy montować na niepomalowanej metalowej powierzchni, jeżeli jest to wymagane dla spełnienia wymagań EMC.
• Należy stosować przewody o parametrach i długościach zgodnych z dokumentacją producenta. Dla zgodności EMC wymagane jest prawidłowe ekranowanie i podłączenie ekranów przewodów.
• Nieużywane żyły kabli mocy oraz ekrany przewodów należy podłączyć do uziemionego potencjału obudowy co najmniej z jednej strony. Niepodłączone ekrany mogą powodować pojawienie się niebezpiecznych napięć dotykowych.
• Urządzenie steruje prędkością i kierunkiem obrotów silnika. Po załączeniu zasilania silnik może uruchomić się niespodziewanie, także automatycznie po zaniku i powrocie zasilania lub po skasowaniu błędu, jeżeli aktywne są odpowiednie funkcje restartu.
• Przed uruchomieniem należy upewnić się, że nikt nie przebywa w strefie zagrożenia maszyny, a wszystkie elementy ruchome są zabezpieczone. Przy pracach serwisowych zaleca się stosowanie mechanicznego rozłącznika obwodu silnika.
• Podczas identyfikacji danych silnika lub uruchamiania mogą wystąpić niekontrolowane ruchy napędu. Przed rozpoczęciem tych czynności należy zabezpieczyć strefę niebezpieczną i opuścić ewentualne wiszące ładunki.
• Nie wolno używać przemiennika jako urządzenia zatrzymania awaryjnego.
• Błędna parametryzacja może prowadzić do nieprawidłowej pracy maszyny, uszkodzenia instalacji, obrażeń lub śmierci. Parametry należy zabezpieczyć przed nieuprawnioną zmianą i przewidzieć odpowiednie funkcje bezpieczeństwa całego układu.
• Urządzenie generuje pole elektromagnetyczne podczas pracy. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od pracującego urządzenia.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy i wilgotność zgodnie z dokumentacją producenta, bez kondensacji, zraszania i oblodzenia.
• Nie używać urządzenia uszkodzonego. Podczas transportu, magazynowania i eksploatacji należy przestrzegać granicznych wartości podanych przez producenta.
• Elementy elektroniczne są wrażliwe na wyładowania elektrostatyczne (ESD). Przechowywanie, transport i montaż należy wykonywać z zachowaniem zasad ochrony ESD.
• W trybie pożarowym / awaryjnym (ESM), jeżeli zostanie aktywowany, funkcje ochronne urządzenia i instalacji są ograniczone lub wyłączone. Tryb ten wolno stosować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Wbudowane wentylatory podlegają okresowej kontroli i wymianie. Producent zaleca ich sprawdzenie oraz ewentualną wymianę po około 40 000 godzin pracy.
• Zużyty sprzęt elektryczny i elektroniczny należy utylizować zgodnie z lokalnymi przepisami. Nie wyrzucać z odpadami komunalnymi.
